модель 2021 года
- Модель Prowler PRO Crew
- Код модели PROWLER RANCH CREW EPS CA ATOMIC COPPER (U2021M9V2PCAF)

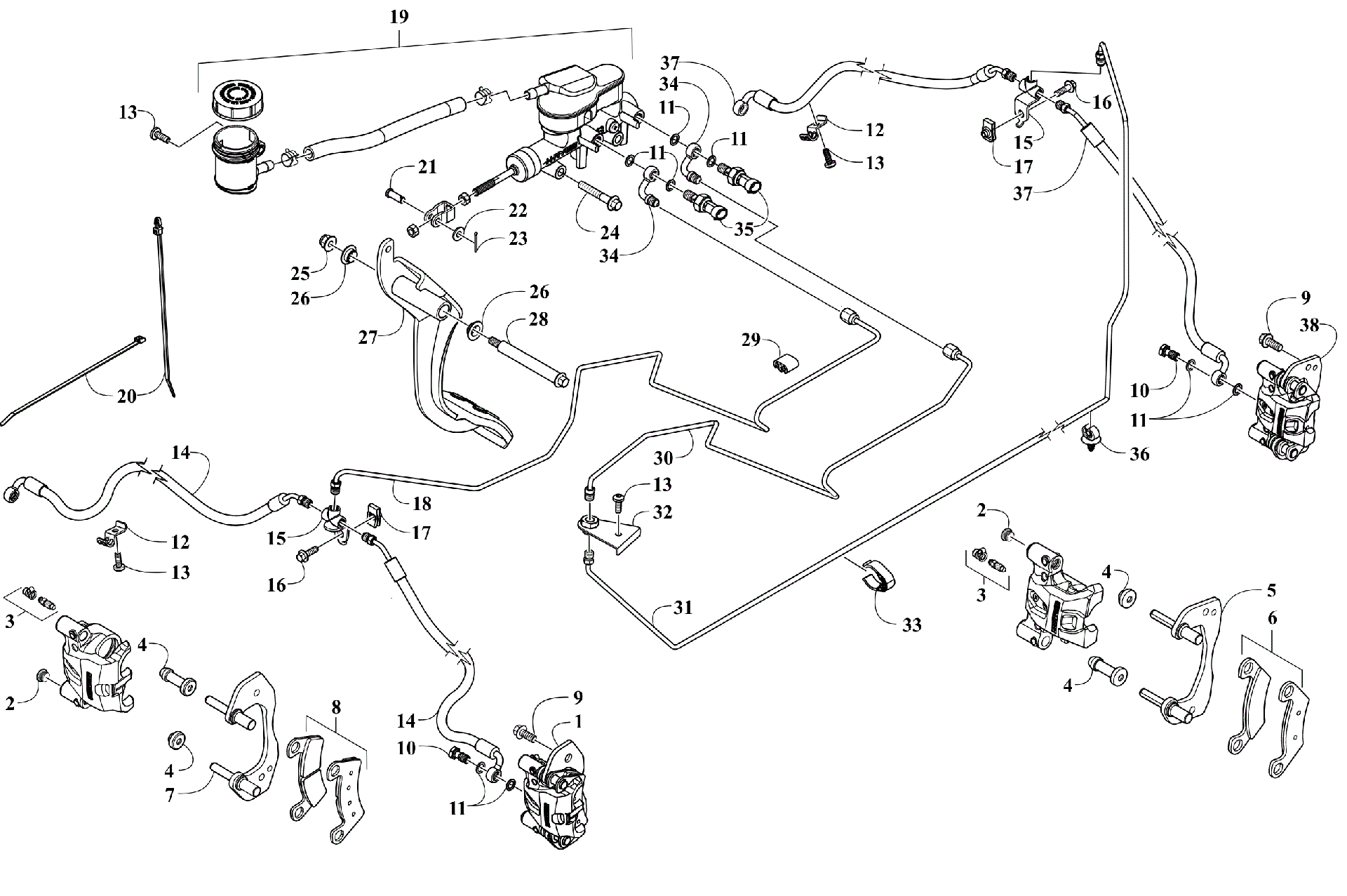

Схема Hydraulic тормоза ASSEMBLY [303122] для PROWLER RANCH CREW EPS CA ATOMIC COPPER (U2021M9V2PCAF)
Схема
Детали
![Hydraulic тормоз ASSEMBLY [303122]](/upload/schemas/63458990afac69.64167745.gif)
Номер
Наименование детали
Цена
1
Caliper, Brake - Assembly (inc. 2-4 and 7-8) Front Left art. 2502-591
По запросу
1
Caliper, Brake - Assembly (inc. 2-4 and 7-8) Front Right art. 2502-590
По запросу
2
Jam Screw art. 2502-225
По запросу
3
Kit, Bleeder art. 2502-223
По запросу
4
Boots art. 2502-224
По запросу
5
Caliper Mounting Bracket art. 2502-218
По запросу
6
Kit, Brake Pads art. 2502-712
По запросу
7
Caliper Mounting Bracket art. 2502-376
По запросу
8
Kit, Brake Pads art. 2502-711
По запросу
9
Screw, Cap art. 8409-026
По запросу
10
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
11
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
12
Clip, Brake Hose art. 1423-545
По запросу
13
Винт Arctic Cat art. 0423-538
от 110 ₽
14
Hose, Brake Front - Right art. 2402-496
По запросу
14
Hose, Brake Front - Left art. 2402-497
По запросу
15
Fitting, Tee - Brakeline art. 2402-500
По запросу
16
Screw, Cap art. 8408-621
По запросу
17
Клипса Arctic Cat art. 0423-577
от 168 ₽
18
Line, Brake - Front art. 2402-447
По запросу
19
Cylinder, Master Brake - Assembly art. 2502-542
По запросу
20
Tie, Cable - Push Mount art. 0623-677
По запросу
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Pin, Clevis art. 2402-452
По запросу
22
Washer art. 8050-212
По запросу
23
Pin, Cotter art. 0117-868
По запросу
24
Screw, Cap art. 8408-850
По запросу
25
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
26
Bushing art. 2402-213
По запросу
27
Lever, Brake art. 2502-529
По запросу
28
Screw, Shoulder art. 1423-467
По запросу
29
Clamp, Exhaust Valve Cable art. 0909-001
По запросу
30
Line, Brake art. 2402-399
По запросу
31
Line, Brake art. 2402-462
По запросу
32
Fitting, Connection art. 2402-499
По запросу
33
Clip, Brake - Dual art. 1423-480
По запросу
34
Fitting, Banjo - 90° art. 2402-498
По запросу
35
Switch, Brake Pressure art. 0409-224
По запросу
36
Clip, Brake Line art. 1423-479
По запросу
37
Hose, Brake - Rear Right art. 2402-526
По запросу
37
Hose, Brake - Rear Left art. 2402-527
По запросу
38
Caliper, Brake - Assembly (inc. 2-6) Right art. 2502-592
По запросу
38
Caliper, Brake - Assembly (inc. 2-6) Left art. 2502-593
По запросу
