модель 2023 года
- Модель Prowler PRO
- Код модели PROWLER PRO S CREW 50 FIRE RED (U2023AEV2PCAF)

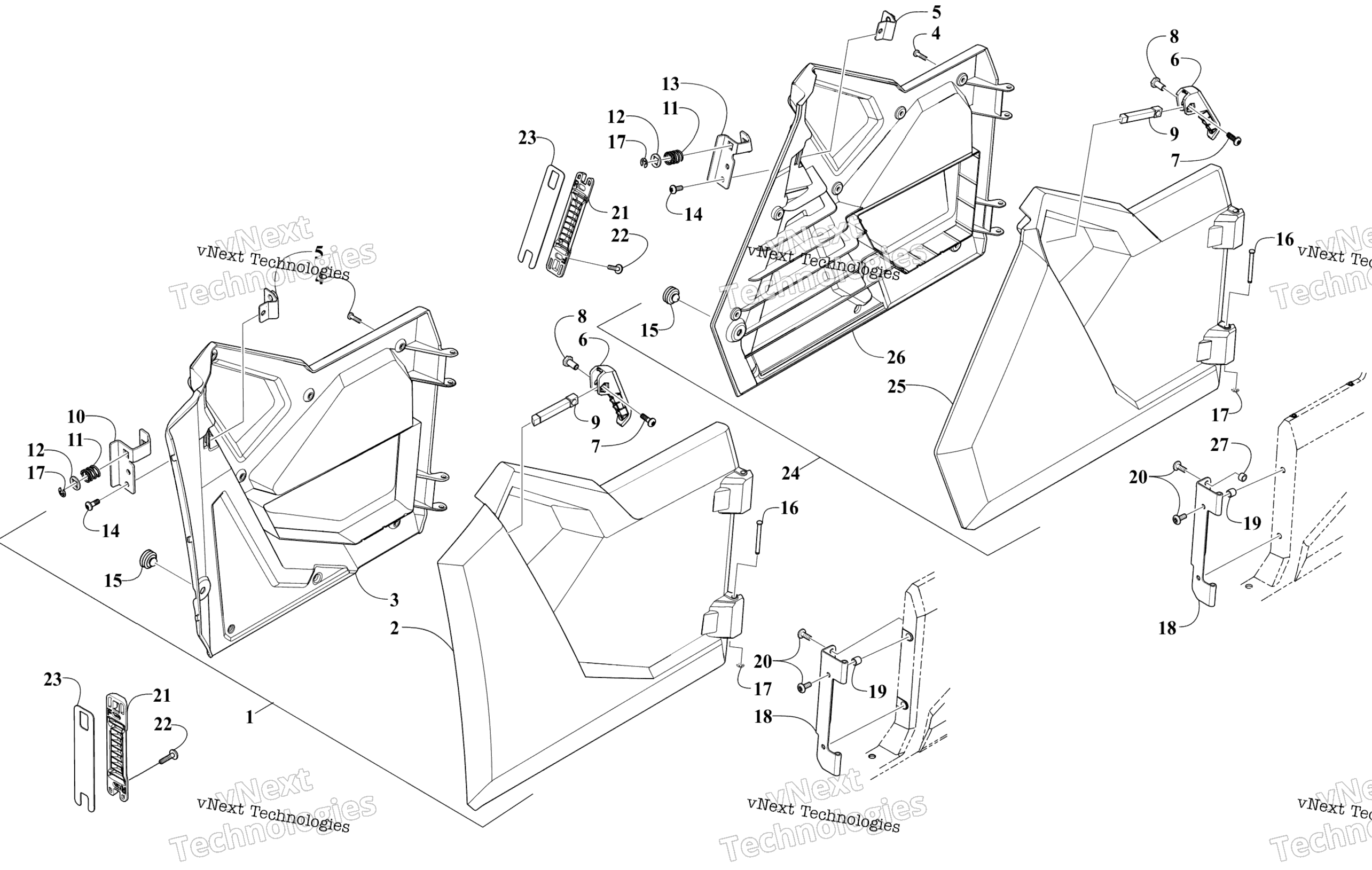

Схема door узел [Ser. # 302661 и Above] для PROWLER PRO S CREW 50 FIRE RED (U2023AEV2PCAF)
Схема
Детали
![Door узел [Ser. # 302661 и Above]](/upload/runtime/result/oemparts_a_arc_65ba61c6285f1e27fc279cd9_door-assembly-ser-302661-and-above.png)
Номер
Наименование детали
Цена
1
Door, Assembly - Left (inc. 2-12, 14-15, 17) art. 9606-273
По запросу
1
Door, Assembly - Right (inc. 2-12, 14-15, 17) art. 9606-272
По запросу
2
Panel, Door - Outer - Left art. 5406-551
По запросу
2
Panel, Door - Outer - Right art. 5406-550
По запросу
3
Panel, Door - Inner - Right art. 6406-578
По запросу
3
Panel, Door - Inner - Left art. 6406-579
По запросу
4
Screw, Self-Tapping art. 1623-933
По запросу
5
Bracket, Door - Inner - Right art. 9606-432
По запросу
5
Bracket, Door - Inner - Left art. 9606-433
По запросу
6
Handle art. 9406-142
По запросу
7
Screw, Machine art. 8468-620
По запросу
8
Screw Barrel art. 1423-716
По запросу
9
Slider, Rod art. 9406-139
По запросу
10
Bracket, Door - Front - Left art. 9606-435
По запросу
10
Bracket, Door - Front - Right art. 9606-434
По запросу
11
Spring art. 1423-714
По запросу
12
Washer art. 8450-195
По запросу
13
Bracket, Door - Rear - Left art. 9606-437
По запросу
13
Bracket, Door - Rear - Right art. 9606-436
По запросу
14
Screw, Machine art. 8468-617
По запросу
15
Bumper art. 1423-057
По запросу
16
Pin, Hinge art. 6406-020
По запросу
17
E-Clip - 1/4 Diameter art. 1623-942
По запросу
18
Hinge, Door - Black Left art. 8506-651
По запросу
18
Hinge, Door - Black Right art. 8506-650
По запросу
19
Spacer, Outer - Door art. 6406-580
По запросу
20
Screw, Machine art. 2623-084
По запросу
21
Striker art. 9406-138
По запросу
22
SCREW,MACH-TSTRH M6X1.0X25 Z&BLK art. 8477-625
По запросу
23
Shim art. 9406-368
По запросу
24
Door, Assembly - Rear - Right (inc. 25-26, 4-9, 11-15, 17) art. 9606-304
По запросу
24
Door, Assembly - Rear - Left (inc. 25-26, 4-9, 11-15, 17) art. 9606-305
По запросу
25
Panel, Door - Rear - Outer - Right art. 6406-802
По запросу
25
Panel, Door - Rear - Outer - Left art. 6406-803
По запросу
26
Panel, Door - Inner - Right art. 6406-804
По запросу
26
Panel, Door - Inner - Left art. 6406-805
По запросу
27
Spacer, Inner - Door art. 6406-581
По запросу
