модель 2023 года
- Модель Prowler PRO
- Код модели PROWLER PRO S CREW 50 FIRE RED (U2023AEV2PCAF)

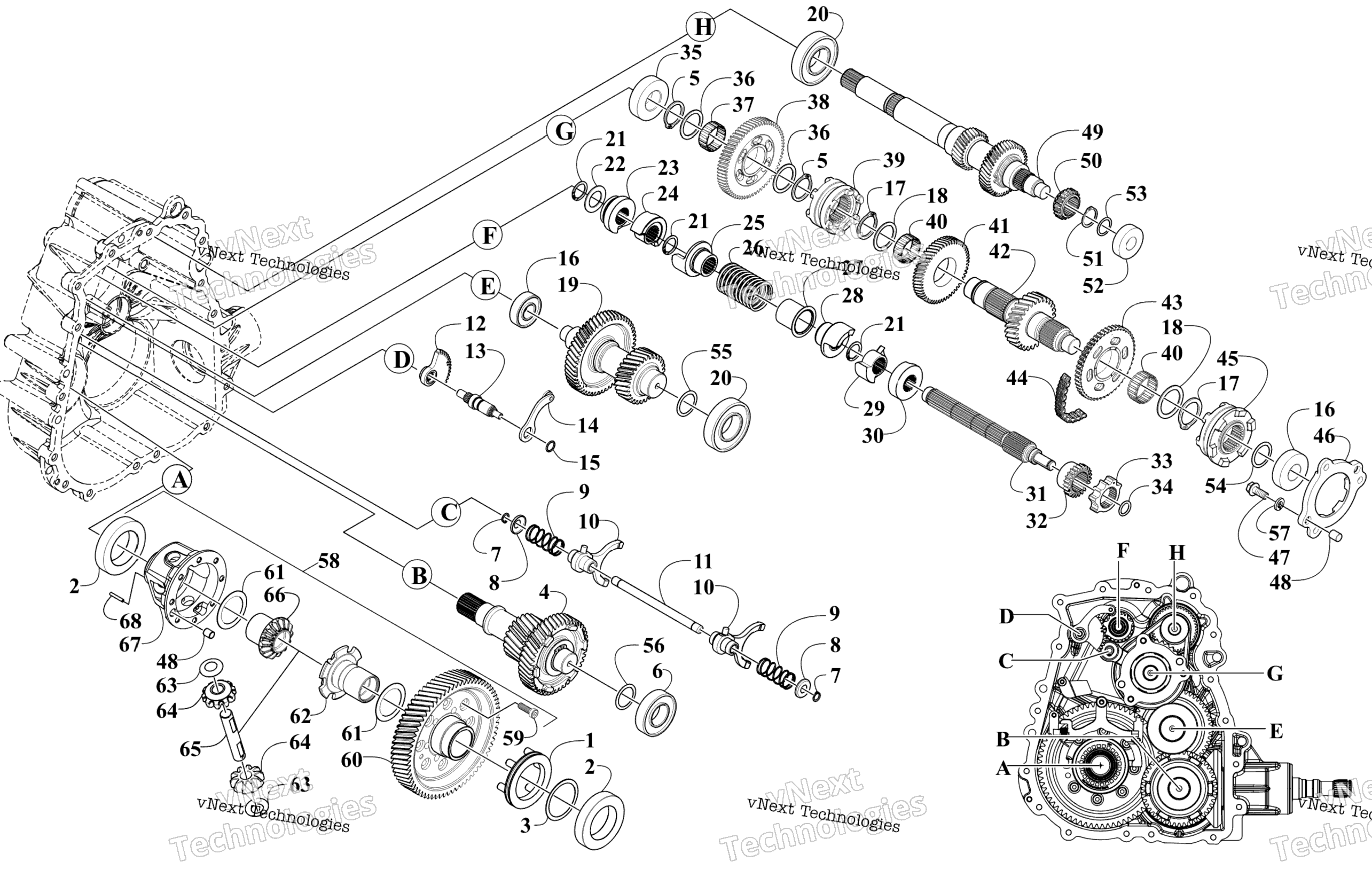

Схема редуктор узла для PROWLER PRO S CREW 50 FIRE RED (U2023AEV2PCAF)
Схема
Детали
Номер
Наименование детали
Цена
0
Transaxle, Rear art. 2502-792
По запросу
1
Dog, Engagement art. 0817-247
По запросу
2
Bearing art. 0817-176
По запросу
3
Shim art. 0817-270
По запросу
4
Subassembly, Stage 3 art. 0817-395
По запросу
5
Ring, Retaining art. 0817-161
По запросу
6
Bearing art. 0817-177
По запросу
7
Ring, Retaining art. 0817-164
По запросу
8
Washer, Cup art. 0817-158
По запросу
9
Spring art. 0817-181
По запросу
10
Fork, Shift art. 0817-205
По запросу
11
Rail, Shift Shaft art. 0817-194
По запросу
12
Gear, Sector 47T art. 0817-188
По запросу
13
Shaft, Shift art. 0817-249
По запросу
14
Pawl - Detent - Roller art. 0817-209
По запросу
15
O-Ring art. 0817-217
По запросу
16
Bearing art. 0817-174
По запросу
17
Ring, Retaining art. 0817-165
По запросу
18
Washer art. 0817-159
По запросу
19
Subassembly, Shaft, Idler art. 0817-394
По запросу
20
Bearing art. 0817-178
По запросу
21
Ring, Retaining art. 0817-167
По запросу
22
Spacer art. 0817-206
По запросу
23
Cam, D art. 0818-183
По запросу
24
Cam, D-2 art. 0817-397
По запросу
25
Cam, C art. 0818-182
По запросу
26
Spring art. 0817-184
По запросу
27
Bushing, Spring Supporter art. 0817-207
По запросу
28
Cam, B art. 0818-181
По запросу
29
Cam, A-2 art. 0817-396
По запросу
30
Cam, A art. 0818-180
По запросу
31
Shaft, Shift Drum art. 0817-186
По запросу
32
Gear, 23T art. 0817-187
По запросу
33
Star, Detent art. 0817-189
По запросу
34
O-Ring art. 0817-216
По запросу
35
Bearing art. 0817-175
По запросу
36
Washer art. 0817-169
По запросу
37
Bearing art. 0817-179
По запросу
38
Gear, 66T art. 0817-200
По запросу
39
Engagement Dog art. 0817-201
По запросу
40
Bearing art. 0817-173
По запросу
41
Gear, 53T art. 0817-198
По запросу
42
Shaft, Reverse - 27T art. 0817-241
По запросу
43
Sprocket - 35T art. 0817-278
По запросу
44
Chain art. 0817-282
По запросу
45
Engagement Dog art. 0817-197
По запросу
46
Flange, Park art. 0817-220
По запросу
47
Screw art. 0817-222
По запросу
48
Pin, Dowl art. 0817-221
По запросу
49
Shaft, Input art. 0817-168
По запросу
50
Sprocket - 15T art. 0817-273
По запросу
51
Ring, Retaining art. 0817-162
По запросу
52
Bearing art. 0817-180
По запросу
53
Shim art. 0817-267
По запросу
54
Screw art. 0817-107
По запросу
55
Pin art. 0817-108
По запросу
56
Shim art. 0817-269
По запросу
57
Washer, Lock art. 0817-266
По запросу
58
Subassembly, Output (inc. 2, 48, 59-68) art. 0817-261
По запросу
59
Screw art. 0817-258
По запросу
60
Gear, Output - 68T art. 0817-192
По запросу
61
Washer art. 0817-254
По запросу
62
Gear, Output - 14T art. 0817-243
По запросу
63
Washer art. 0817-256
По запросу
64
Pinion, Differential art. 0817-251
По запросу
65
Pin, Differential art. 0817-250
По запросу
66
Gear, Output - Differential - 14T art. 0817-244
По запросу
67
Carrier art. 0817-240
По запросу
68
Pin, Spring art. 0817-236
По запросу
