модель 2023 года
- Модель Prowler PRO
- Код модели PROWLER PRO S CREW 50 FIRE RED (U2023AEV2PCAF)

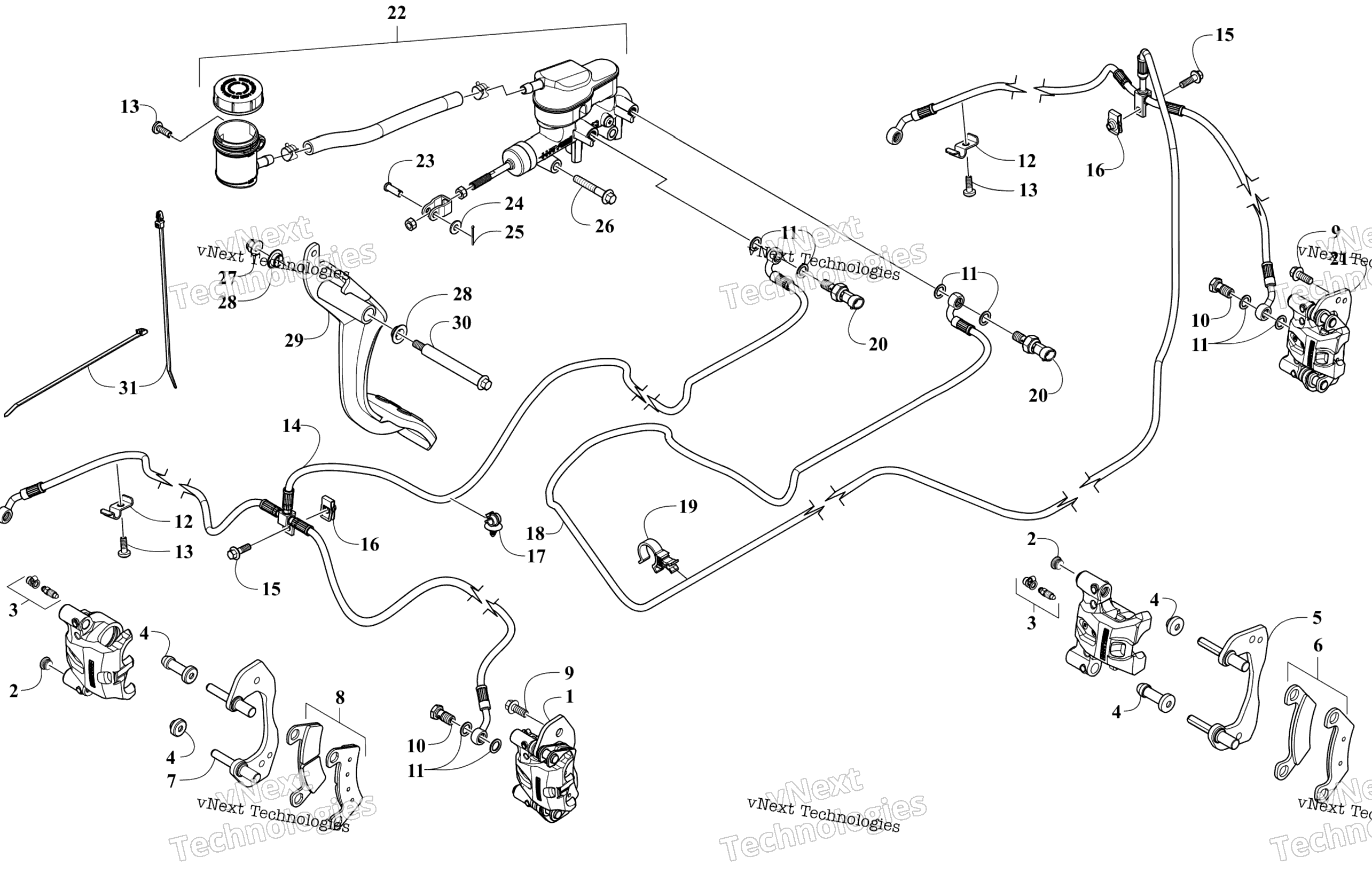

Схема узла гидравлического тормоза для PROWLER PRO S CREW 50 FIRE RED (U2023AEV2PCAF)
Схема
Детали
Номер
Наименование детали
Цена
1
Caliper, Brake - Assembly (inc. 2-4 and 7-9) Front Left art. 2502-591
По запросу
1
Caliper, Brake - Assembly (inc. 2-4 and 7-9) Front Right art. 2502-590
По запросу
2
Jam Screw art. 2502-225
По запросу
3
Kit, Bleeder art. 2502-223
По запросу
4
Boots art. 2502-224
По запросу
5
Caliper Mounting Bracket art. 2502-218
По запросу
6
Kit, Brake Pads (inc. 9) art. 2502-712
По запросу
7
Caliper Mounting Bracket art. 2502-376
По запросу
8
Kit, Brake Pads (inc. 9) art. 2502-711
По запросу
9
Screw, Cap art. 8409-026
По запросу
10
Kit - Banjo Bolt w/Washer (inc. 11) art. 2502-905
По запросу
11
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
12
Clip, Brake Hose art. 2402-628
По запросу
13
Винт Arctic Cat art. 0423-538
от 110 ₽
14
Hose, Brake Front art. 2402-613
По запросу
15
Screw, Cap art. 8408-621
По запросу
16
Клипса Arctic Cat art. 0423-577
от 168 ₽
17
CLIP,BRAKE HOSE-7.5MM art. 1423-478
По запросу
18
Hose, Brake Rear (crew) art. 2402-615
По запросу
19
Clip, Routing Accelerator Cable art. 1423-482
По запросу
20
Switch, Brake Pressure art. 0409-224
По запросу
21
Caliper, Brake - Assembly (inc. 2-6 and 9) Left art. 2502-593
По запросу
21
Caliper, Brake - Assembly (inc. 2-6 and 9) Right art. 2502-592
По запросу
22
Cylinder, Master Brake - Assembly art. 2502-542
По запросу
23
Pin, Clevis art. 2402-452
По запросу
24
Washer art. 8050-212
По запросу
25
Pin, Cotter art. 0117-868
По запросу
26
Screw, Cap art. 8408-850
По запросу
27
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
28
Bushing art. 2402-213
По запросу
29
Lever, Brake art. 2502-529
По запросу
30
Screw, Shoulder art. 1423-467
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
31
Tie, Cable - Push Mount art. 0623-677
По запросу
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
