модель 2016 года
- Модель Pioneer 1000-5
- Код модели Pioneer 1000-5 (SXS1000M5D 3A)

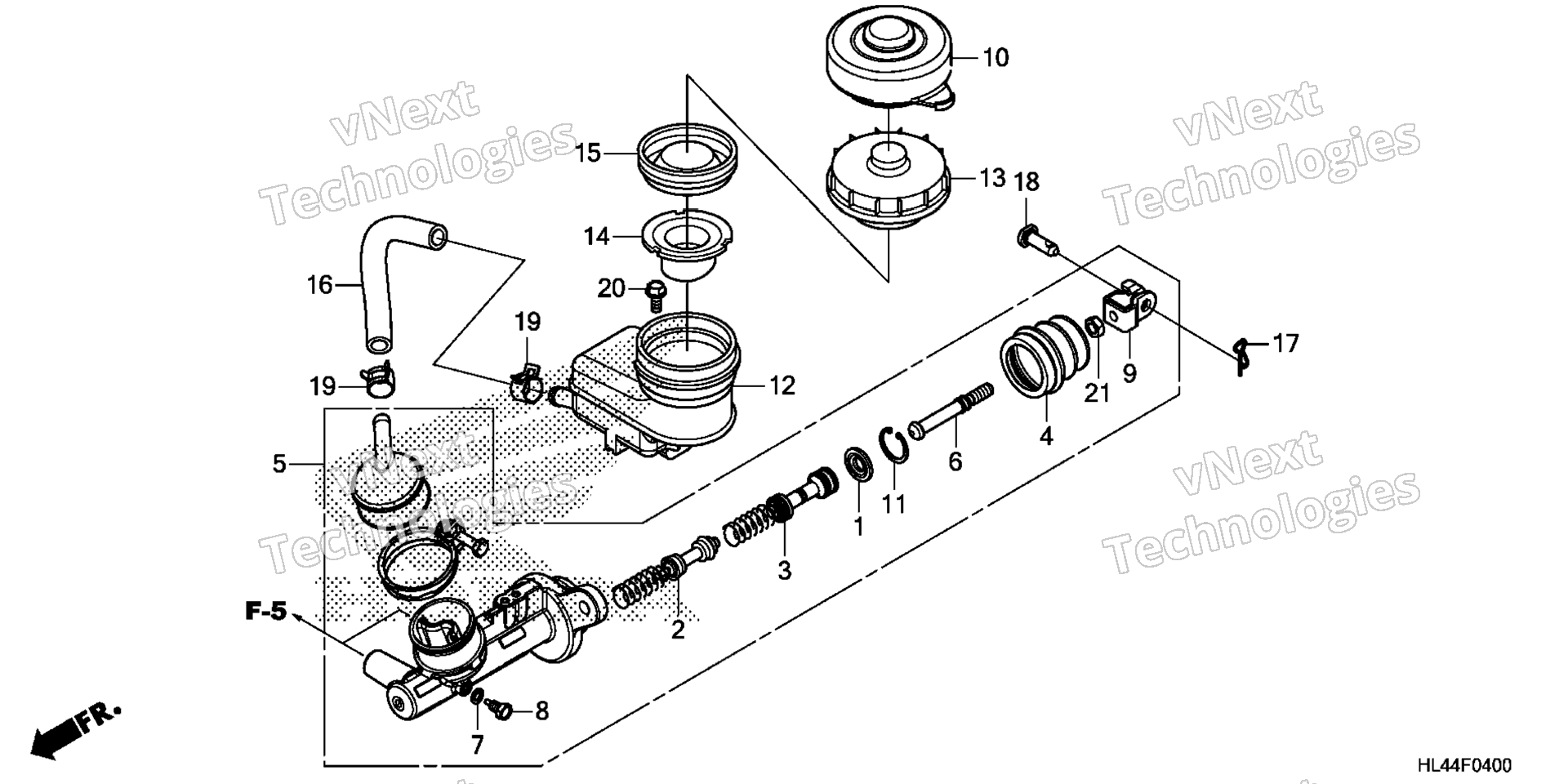

Схема переднего главного цилиндра тормоза для Pioneer 1000-5 (SXS1000M5D 3A)
Схема
Детали
Номер
Наименование детали
Цена
1
STOPPER art. 43531-461-771
По запросу
2
PISTON ASSY., PRIMARY art. 45502-HL4-A01
По запросу
3
PISTON ASSY., SECONDARY art. 45503-HL4-A01
По запросу
4
BOOT art. 45504-HL4-A01
По запросу
5
MASTER CYLINDER SUB-ASSY. (COO) art. 45510-HL4-305
По запросу
6
ROD, PUSH art. 45525-HL4-A01
По запросу
7
GASKET art. 46138-SM4-003
По запросу
8
BOLT, STOPPER art. 46139-632-000
По запросу
9
YOKE art. 46151-S5A-A01
По запросу
10
COVER, RESERVE TANK CAP art. 46163-HL1-A00
По запросу
11
CIRCLIP art. 46182-MEL-D21
По запросу
12
RESERVOIR art. 46660-SNA-A01
По запросу
13
CAP, RESERVE TANK art. 46662-HL3-A02
По запросу
14
FILTER, BRAKE RESERVOIR art. 46666-S2K-003
По запросу
15
DIAPHRAGM art. 46669-S5A-003
По запросу
16
HOSE, RESERVE TANK art. 46673-S6A-003
По запросу
17
PIN, LOCK (8MM) art. 46911-S70-003
По запросу
18
PIN, CLUTCH PEDAL art. 46912-S84-A00
По запросу
19
CLAMP D (15.5MM) art. 53729-671-003
По запросу
20
BOLT, FLANGE (6X14) art. 90106-MCN-720
По запросу
21
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
