модель 2016 года
- Модель Pioneer 1000-5
- Код модели Pioneer 1000-5 (SXS1000M5D 3A)

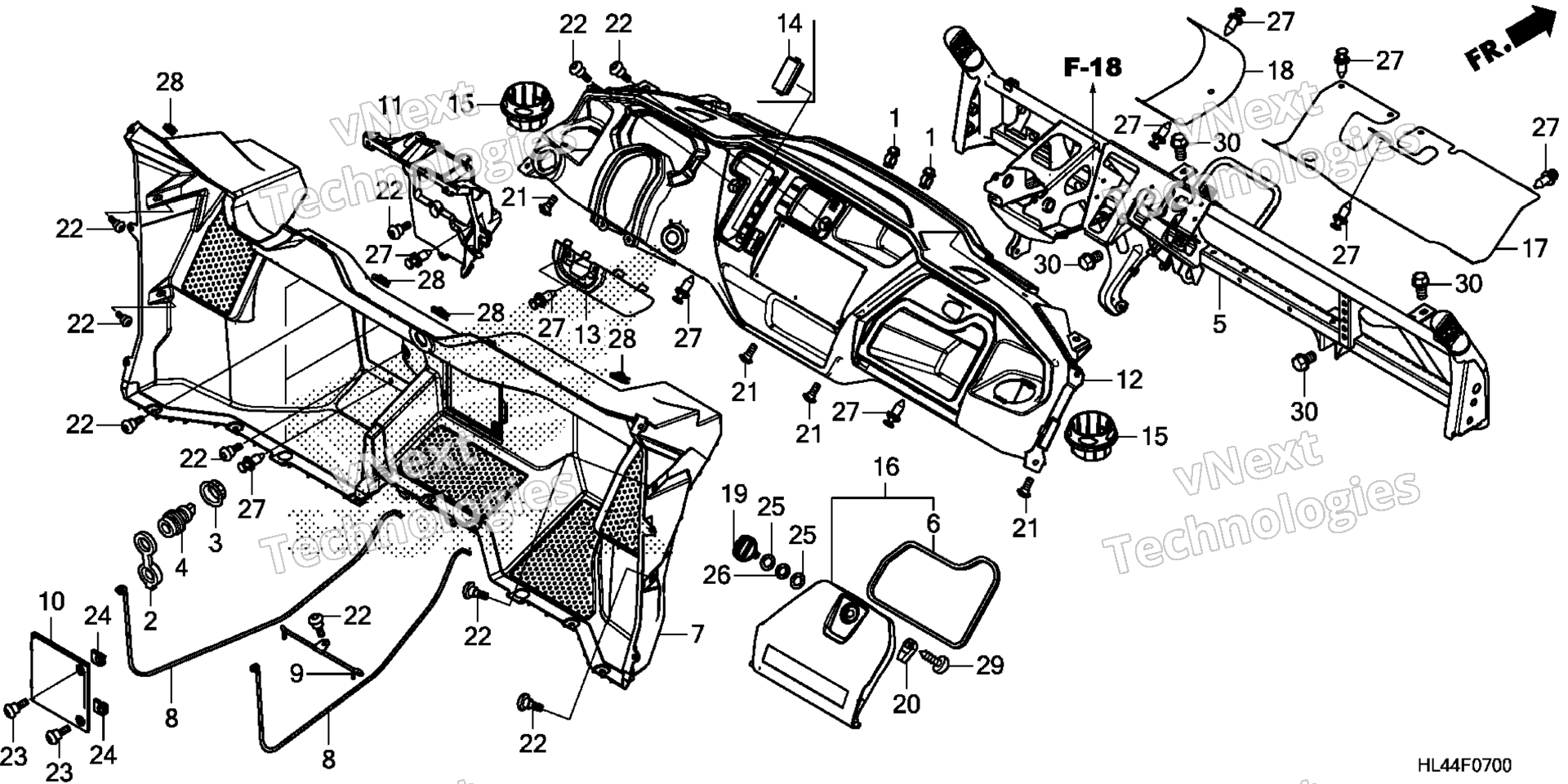

Схема INSTRUMENT панели для Pioneer 1000-5 (SXS1000M5D 3A)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP A, FUEL HOSE art. 16725-PNA-003
По запросу
2
CAP art. 31652-HP0-A01
По запросу
3
NUT art. 31653-HP0-A01
По запросу
4
SOCKET, ACCESSORY art. 31655-HP0-A01
По запросу
5
FRAME, INSTRUMENT PANEL art. 53210-HL4-F00
По запросу
6
SEAL, GLOVE BOX art. 61122-HL4-A00
По запросу
7
COVER, FR. FLOOR *NH1* (BLACK) art. 64100-HL4-A01ZA
По запросу
8
STAY A, FR. FLOOR art. 64101-HL4-A00
По запросу
9
STAY B, FR. FLOOR art. 64102-HL4-A00
По запросу
10
LID, FR. FLOOR *NH1* (BLACK) art. 64105-HL4-A00ZA
По запросу
11
COVER, PEDAL *NH1* (BLACK) art. 64110-HL4-A00ZA
По запросу
12
PANEL, INSTRUMENT *NH1* (BLACK) art. 68101-HL4-A02ZA
По запросу
13
COVER, STEERING *NH1* (BLACK) art. 68103-HL4-A00ZA
По запросу
15
HOLDER, DRINK art. 68106-HL1-A00
По запросу
16
LID ASSY., GLOVE BOX *NH1* (BLACK) art. 68200-HL4-A00ZA
По запросу
17
RUBBER, FR. SPLASH GUARD art. 68310-HL4-A00
По запросу
18
RUBBER, SHIFT GATE art. 68311-HL4-A00
По запросу
19
KNOB, GLOVE BOX *NH1* (BLACK) art. 81332-HL4-A00ZA
По запросу
20
LEVER, LOCK art. 81333-HW5-900
По запросу
21
SCREW, PAN (5X13) art. 90102-KWT-900
По запросу
22
SCREW, PAN (6X14) art. 90106-KBV-000
По запросу
23
SCREW, PAN (6X16) art. 90117-MGS-D30
По запросу
24
NUT, CLIP (6MM) art. 90305-SH3-000
По запросу
25
WASHER (14MM) art. 90505-ZV1-000
По запросу
26
WASHER, WAVE (14MM) art. 90506-ZV1-000
По запросу
27
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
28
NUT, CLIP (5MM) art. 90677-KAN-961
По запросу
29
SCREW, TAPPING (5X20) art. 93903-254J0
По запросу
30
BOLT, FLANGE (10X16) art. 95701-10016-00
По запросу
