модель 2016 года
- Модель Pioneer 1000-5
- Код модели Pioneer 1000-5 (SXS1000M5D 3A)

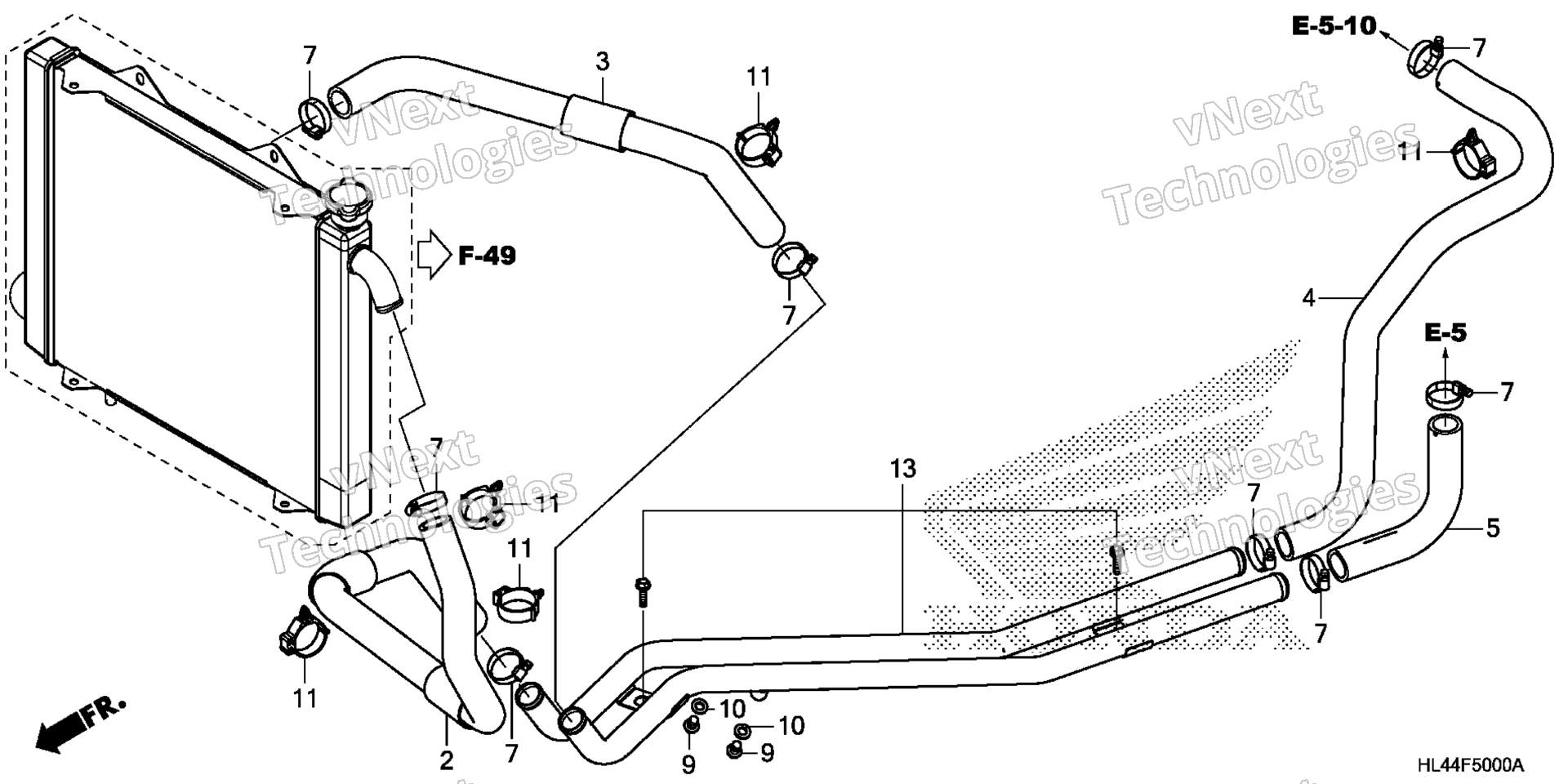

Схема системы охлаждения PIPE / WATER HOSE для Pioneer 1000-5 (SXS1000M5D 3A)
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, RADIATOR MOUNTING art. 19051-KA4-000
По запросу
2
HOSE, R. FR. WATER art. 19505-HL4-A00
По запросу
3
HOSE, L. FR. WATER art. 19506-HL4-A00
По запросу
4
HOSE, R. RR. WATER art. 19507-HL4-A00
По запросу
5
HOSE, L. RR. WATER art. 19508-HL4-A00
По запросу
6
PIPE, WATER art. 19509-HL4-A00
По запросу
7
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
8
COLLAR, FR. FENDER SETTING art. 61101-MN4-000
По запросу
9
BOLT, SEALING (8MM) art. 90024-612-000
По запросу
10
Прокладка art. 90471-580-000
от 473 ₽
11
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
12
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
13
KIT, WATER PIPE art. 06190-HL4-305
По запросу
