модель 2021 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M4D A)

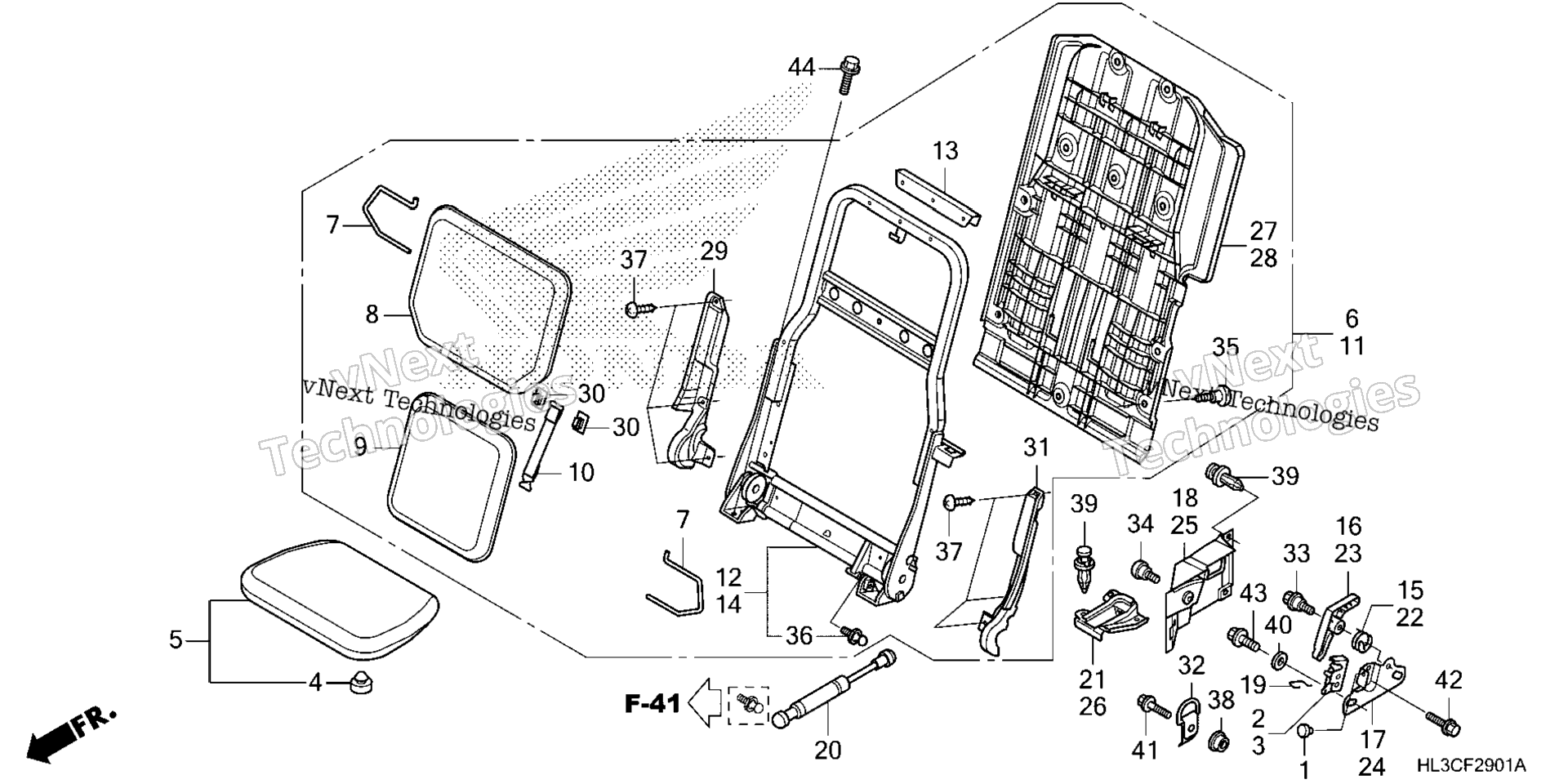

Схема задний сиденье для Pioneer 700 (SXS700M4D A)
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, STOPPER art. 47117-196-000
По запросу
2
LATCH, R. DOOR art. 67236-HL1-A01
По запросу
3
LATCH, L. DOOR art. 67237-HL1-A01
По запросу
4
RUBBER B, SEAT STOPPER art. 77215-GC2-000
По запросу
5
CUSHION ASSY., RR. SEAT art. 77500-HL3-601
По запросу
6
SEAT-BACK ASSY., R. RR. art. 77600-HL3-601
По запросу
7
WIRE (A) art. 77626-HL3-A01
По запросу
8
CUSHION ASSY. (UPPER) art. 77630-HL3-A01
По запросу
9
CUSHION ASSY. (LOWER) art. 77631-HL3-A01
По запросу
10
STRAP ASSY., HOOK art. 77632-HL3-A01
По запросу
11
SEAT-BACK ASSY., L. RR. art. 77650-HL3-601
По запросу
12
FRAME, R. RR. SEAT art. 77800-HL3-601
По запросу
13
GUARD, SEAT-BACK PIPE art. 77806-HL3-A01
По запросу
14
FRAME, L. RR. SEAT art. 77850-HL3-601
По запросу
15
SPRING, R. SEAT LATCH art. 77902-HL3-A00
По запросу
16
HANDLE, R. SEAT LATCH art. 77903-HL3-A00
По запросу
17
BRACKET, R. SEAT LATCH art. 77904-HL3-A00
По запросу
18
COVER, R. SEAT LATCH *NH1* (BLACK) art. 77905-HL3-A00ZA
По запросу
19
ROD, SEAT LATCH art. 77906-HL3-A00
По запросу
20
DAMPER, RR. SEAT art. 77908-HL3-A01
По запросу
21
RUBBER, R. RR. SEAT DAMPER art. 77909-HL3-A00
По запросу
22
SPRING, L. SEAT LATCH art. 77952-HL3-A00
По запросу
23
HANDLE, L. SEAT LATCH art. 77953-HL3-A00
По запросу
24
BRACKET, L. SEAT LATCH art. 77954-HL3-A00
По запросу
25
COVER, L. SEAT LATCH *NH1* (BLACK) art. 77955-HL3-A00ZA
По запросу
26
RUBBER, L. RR. SEAT DAMPER art. 77959-HL3-A00
По запросу
27
(FOR RR.) art. 81510-HL3-A01
По запросу
28
(FOR RR.) art. 81511-HL3-A01
По запросу
29
COVER, R. RR. SEAT SPRING art. 81512-HL3-A01
По запросу
30
CLIP, TOP BED art. 81514-HL3-A01
По запросу
31
COVER, L. RR. SEAT SPRING art. 81562-HL3-A01
По запросу
32
HOOK ASSY., TIE DOWN art. 84614-S06-000
По запросу
33
BOLT, FLANGE (6MM) art. 90101-HL3-A00
По запросу
34
SCREW, SPLASH GUARD art. 90103-HC4-770
По запросу
35
SCREW, SPECIAL (6MM) art. 90103-HF1-670
По запросу
36
STUD, BALL (UPPER) art. 90108-HL3-A01
По запросу
37
SCREW, TAPPING (5X10) art. 90134-SE3-003
По запросу
38
WASHER, RR. COWL SETTING art. 90511-MAT-000
По запросу
39
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
40
WASHER, PLAIN (8MM) art. 94103-08000
По запросу
41
BOLT, FLANGE (6X20) art. 95701-06020-07
По запросу
42
BOLT, FLANGE (6X20) art. 95701-06020-08
По запросу
43
BOLT, FLANGE (8X16) art. 95701-08016-08
По запросу
44
BOLT, FLANGE (8X20) art. 95701-08020-08
По запросу
