модель 2021 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M4D A)

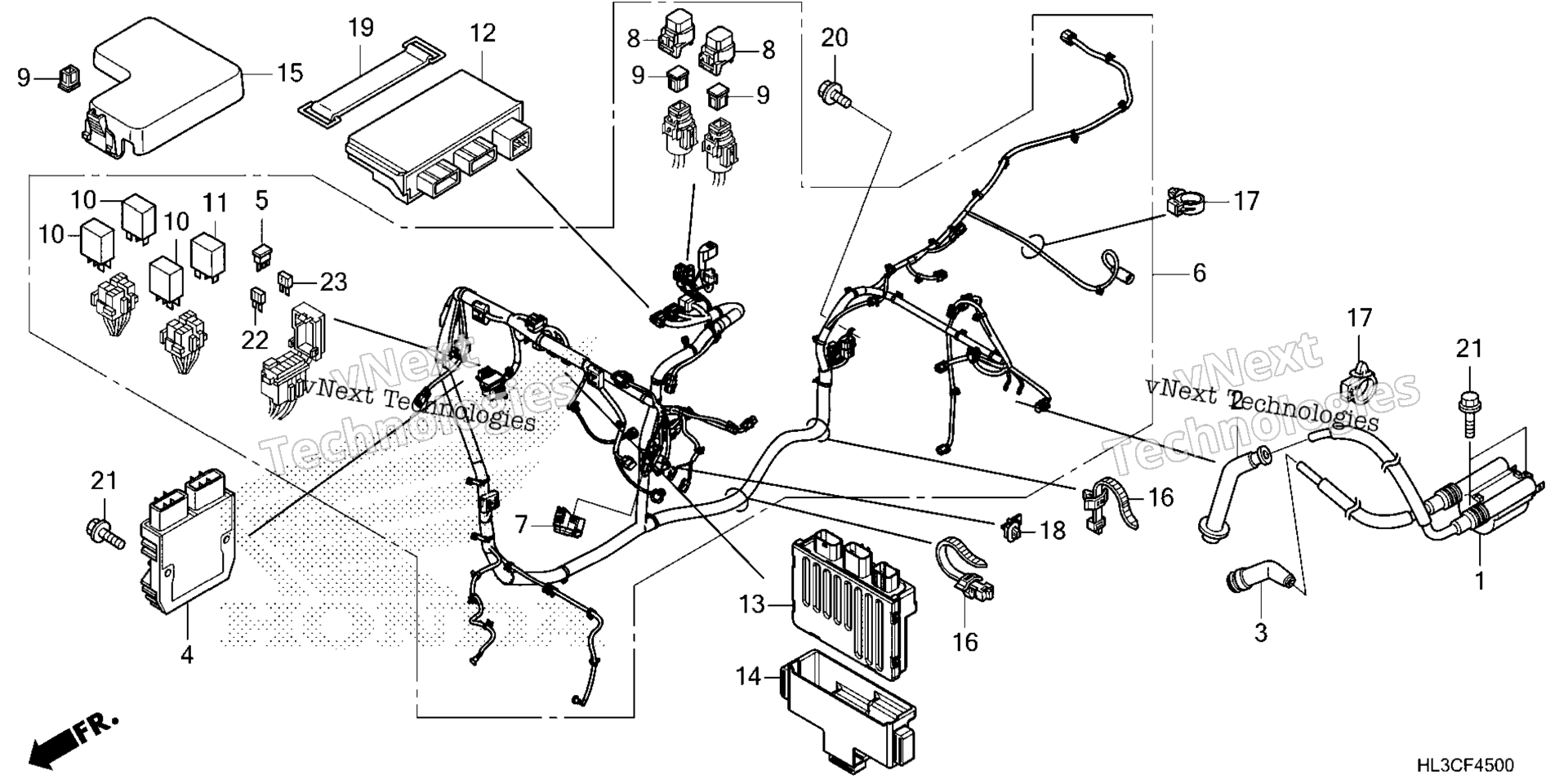

Схема жгута проводов для Pioneer 700 (SXS700M4D A)
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Honda art. 30510-HL3-A41
По запросу
2
CAP ASSY., NOISE SUPPRESSOR (NGK) art. 30700-HL3-A41
По запросу
3
Колпачок свечной Honda art. 30701-HN8-F41
По запросу
4
RECTIFIER ASSY., REGULATE art. 31600-MKN-D51
По запросу
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-HL3-F10
По запросу
7
CAP, DUMMY (WPC 4P 090 M) (RED) art. 32606-K44-V01
По запросу
8
COVER ASSY., FUSE (40A) art. 38205-HP0-B11
По запросу
9
FUSE, BLOCK (40A) art. 38211-SNA-A21
По запросу
10
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
11
RELAY, POWER (MICRO ISO 5P) art. 38502-MCS-G01
По запросу
12
PGM-FI UNIT art. 38770-HL3-F02
По запросу
13
EPS UNIT art. 39980-HL3-611
По запросу
14
CUSHION, EPS UNIT art. 39981-HN2-B70
По запросу
15
COVER, FUSE BOX art. 61130-HL3-A00
По запросу
16
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
17
CLAMP, HARNESS art. 90652-HC4-003
По запросу
18
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
19
BAND F, BATTERY (155MM) art. 95012-17001
По запросу
20
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
21
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
22
FUSE, MINI (10A) art. 98200-41000
По запросу
23
FUSE, MINI (15A) art. 98200-41500
По запросу
Другие схемы модели
Жгут проводов
