модель 2021 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M4D A)

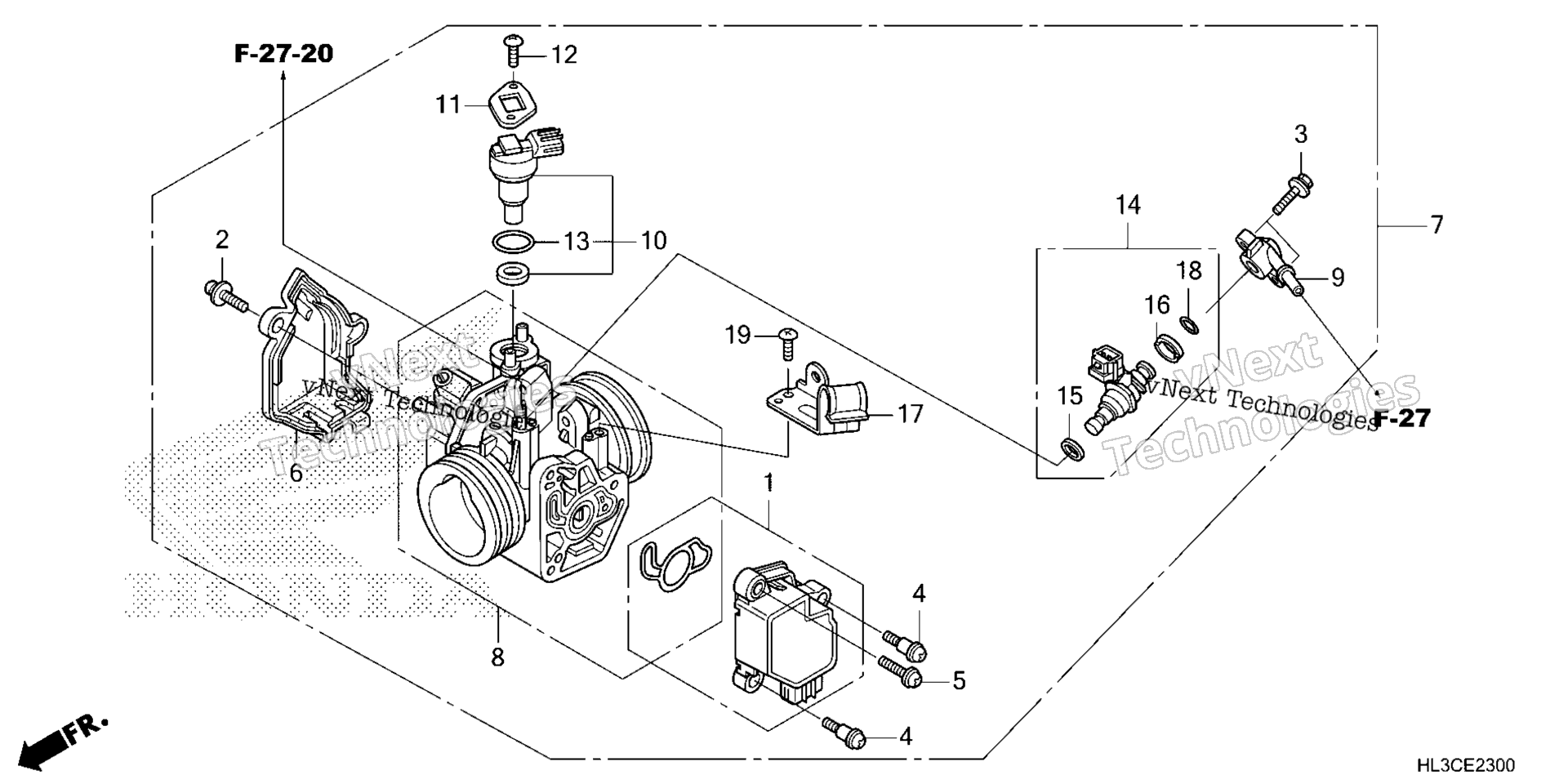

Схема дроссельного узла для Pioneer 700 (SXS700M4D A)
Схема
Детали
Номер
Наименование детали
Цена
1
Датчик Honda art. 16060-HL3-F01
По запросу
2
SCREW-WASHER art. 16080-HP5-601
По запросу
3
BOLT, FLANGE (5X20) art. 16080-KPH-701
По запросу
4
SCREW, TORX (5X8.7) art. 16081-KPH-701
По запросу
5
SCREW, TORX (5X17) art. 16082-KPH-701
По запросу
6
COVER, BODY art. 16157-HN8-A61
По запросу
7
BODY ASSY., THROTTLE (GQ6RA A) art. 16400-HL3-F02
По запросу
8
BODY SET art. 16410-HL3-F01
По запросу
9
JOINT, INJECTOR (KEIHIN) art. 16422-HL3-F01
По запросу
10
Датчик контроля воздуха art. 16430-HP6-A01
По запросу
11
PLATE, IDLE AIR CONTROL VALVE art. 16432-HP5-601
По запросу
12
SCREW, TORX art. 16433-HN8-A61
По запросу
13
O-RING (17.8X1.9) art. 16435-HN8-A61
По запросу
14
INJECTOR ASSY., FUEL art. 16450-HL3-F01
По запросу
15
RING, SEAL art. 16472-KPC-D50
По запросу
16
DUST SEAL RING art. 16473-HR3-A42
По запросу
17
CLAMP, FUEL HOSE art. 17640-HL1-A01
По запросу
18
O-RING (6.3X2.2) art. 91301-KZL-931
По запросу
19
SCREW, PAN (5X10) art. 93500-05010-0H
По запросу
