модель 2005 года
- Модель Ranger 500
- Код модели RANGER TM (R05RB63AA)

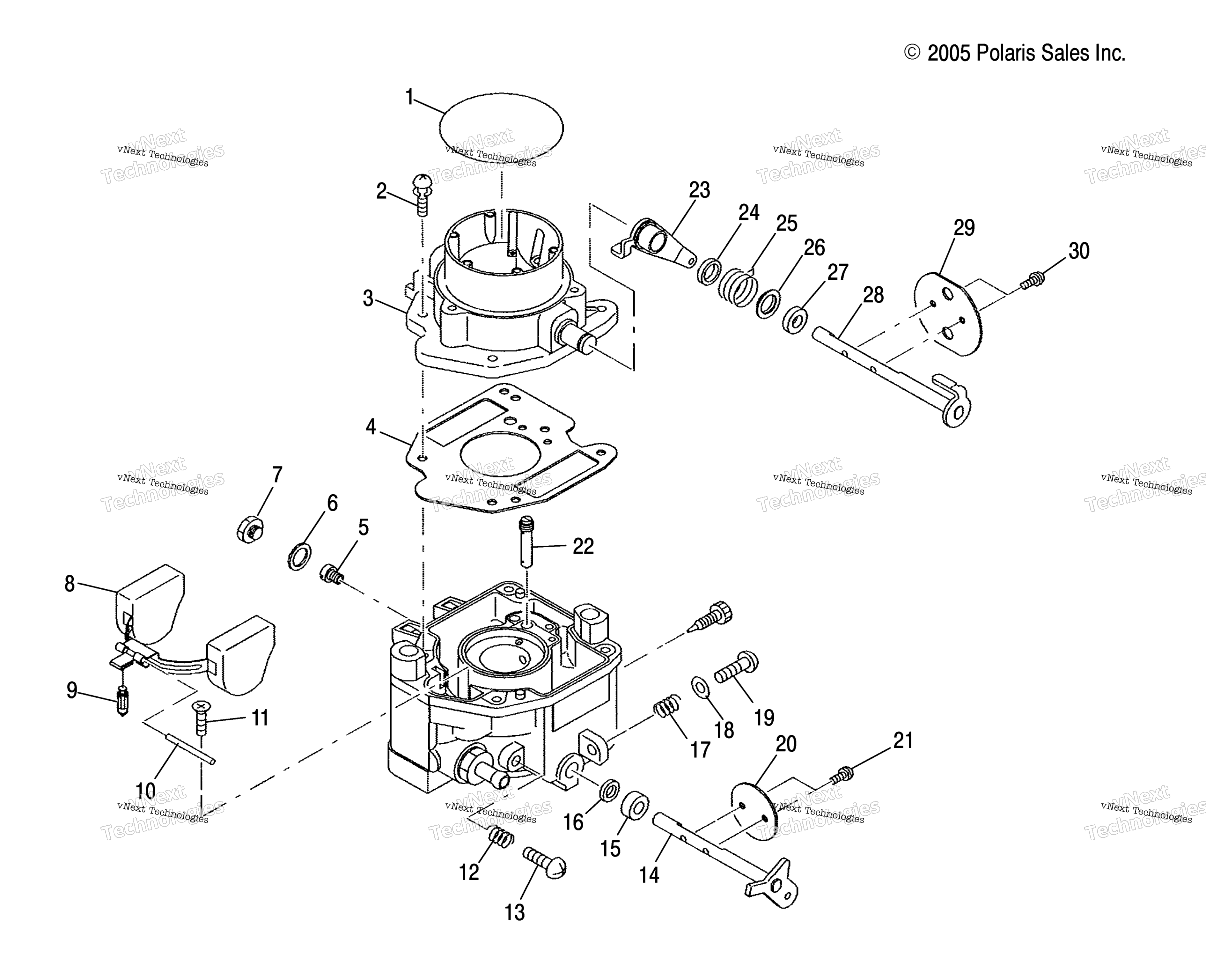

Схема карбюратора для RANGER TM (R05RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING-AIR HORN art. 3088435
По запросу
2
SCREW-AIR HORN SET art. 3088326
По запросу
3
ASM.,CARBURETOR [Incl. All] art. 3089559
По запросу
4
GASKET,AIR HORN art. 3088799
По запросу
5
JET,MAIN,#140 art. 3089561
По запросу
6
GASKET,MAIN JET PLUG art. 3089562
По запросу
7
PLUG,MAIN JET art. 3089563
По запросу
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
FLOAT VALVE art. 3088290
По запросу
10
PIN-FLOAT art. 3088329
По запросу
11
SCREW-FLOAT PIN SET art. 3088337
По запросу
12
SPRING-DRAIN art. 3088283
По запросу
13
SCREW-DRAIN art. 3088282
По запросу
14
SHAFT AY,THROTTLE art. 3088748
По запросу
15
COLLAR-THROTTLE SHAFT art. 3088340
По запросу
16
SEAL,THROTTLE ADJUST art. 3089565
По запросу
17
SPRING-ADJUST SCREW art. 3088325
По запросу
18
WASHER,THROTTLE ADJUST art. 3089566
По запросу
19
SCREW,THROTTLE ADJUST art. 3088800
По запросу
20
THROTTLE-VALVE art. 3088432
По запросу
21
SCREW-VALVE SET art. 3088344
По запросу
22
JET,SLOW,#50 art. 3089564
По запросу
23
LEVER,CHOKE ASM. art. 3088742
По запросу
24
RING-CHOKE LEVER art. 3088333
По запросу
25
SPRING,CHOKE art. 3088743
По запросу
26
COLLAR,CHOKE art. 3088744
По запросу
27
FILTER-CHOKE SHAFT art. 3088335
По запросу
28
Asm., Shaft, Choke art. 3088745
По запросу
29
VALVE,CHOKE art. 3089560
По запросу
30
SCREW-VALVE SET art. 3088336
По запросу
