модель 2005 года
- Модель Ranger 500
- Код модели RANGER TM (R05RB63AA)

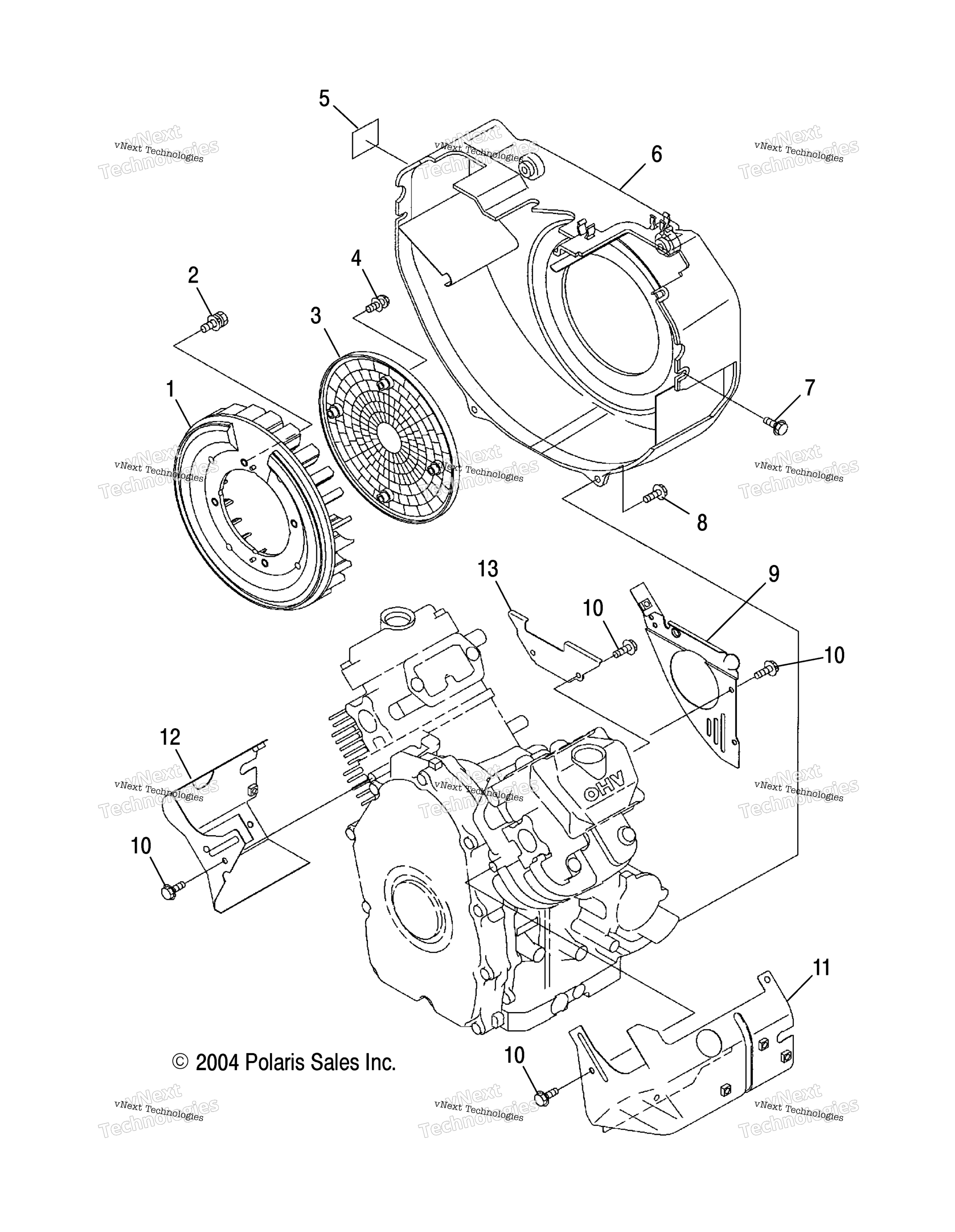

Схема системы охлаждения для RANGER TM (R05RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
1
BLOWER-COOLING art. 3089757
По запросу
2
BOLT, FLANGE art. 3083361
По запросу
3
SCREEN,ROTARING art. 3088789
По запросу
4
SCREW AND WASHER art. 3088738
По запросу
5
LABEL,WARNING art. 3088737
По запросу
6
HOUSING,BLOWER,UNIT art. 3089554
По запросу
7
BOLT,FLANGE art. 3088791
По запросу
8
BOLT,FLANGE art. 3088767
По запросу
9
CYLINDER BAFFLE UNIT 4 art. 3089556
По запросу
10
BOLT,FLANGE art. 3087256
По запросу
11
CYLINDER-BAFFLE,2 COMPL. art. 3088419
По запросу
12
ASM,CYLINDER BAFFLE 1 art. 3088790
По запросу
13
CYLINDER-BAFFLE 3 art. 3088420
По запросу
