модель 2005 года
- Модель Ranger 500
- Код модели RANGER TM (R05RB63AA)

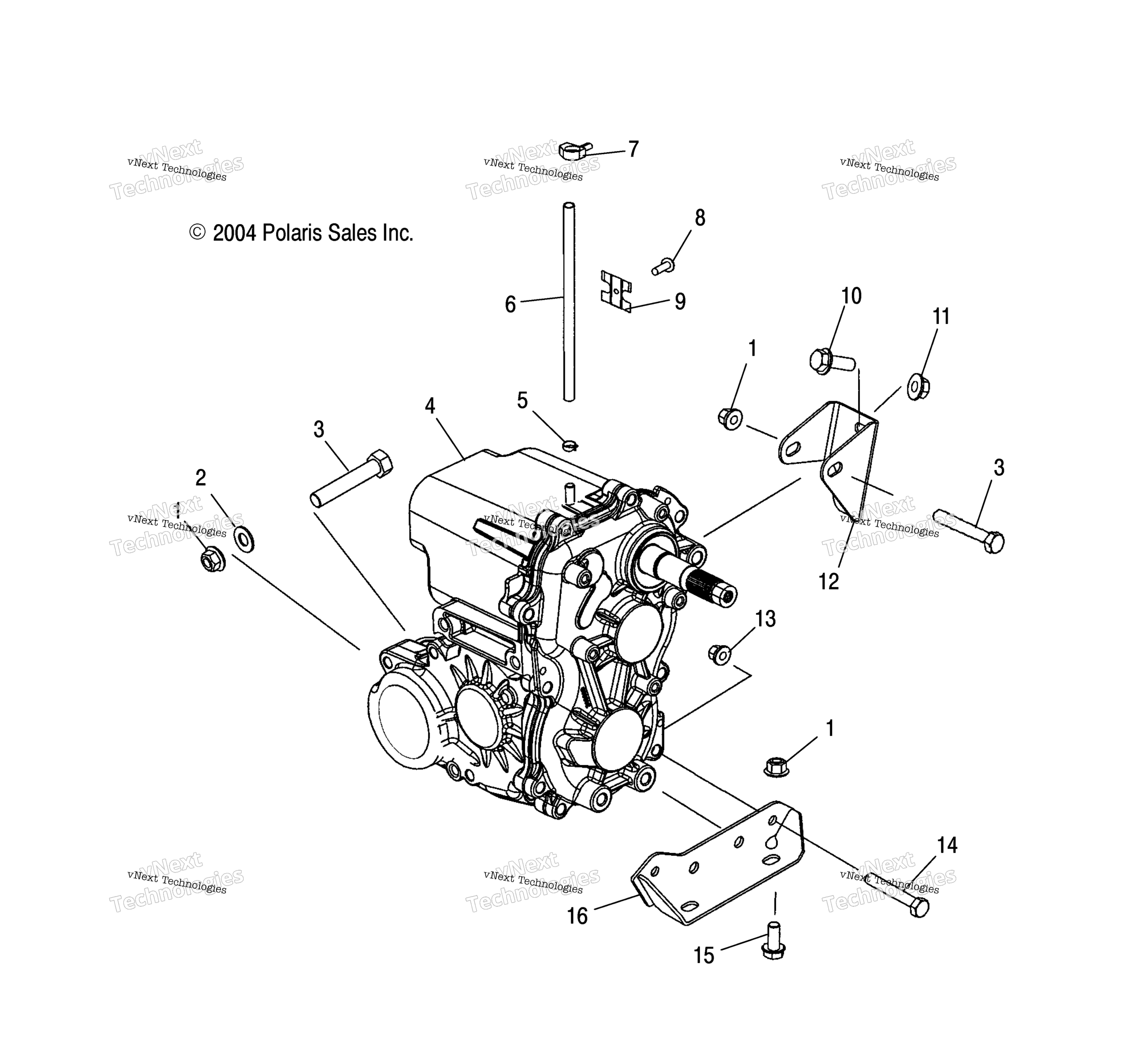

Схема трансмиссии Mounting для RANGER TM (R05RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Polaris art. 7547263
По запросу
2
WASHER,FLAT art. 7555976
По запросу
3
BOLT-3/8-24X23/4,HEX FLANGE,65 art. 7518415
По запросу
4
ASM., MAIN GEARCASE art. -------
По запросу
5
HOSE CLAMP art. 7080307
По запросу
6
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
7
ROSEBUD CLIP art. 4020149
По запросу
8
SCREW art. 7511840
По запросу
9
T-CLIP(10) art. 7080525
По запросу
10
CARRIAGE BOLT art. 7512377
По запросу
11
Гайка Polaris art. 7542343
от 310 ₽
12
BRKT-MNT,TRANS,REAR,PLTD art. 5247348
По запросу
13
NUT art. 3234043
По запросу
14
SCREW art. 3234042
По запросу
15
SCREW art. 7517289
По запросу
16
BRACKET art. 3234044
По запросу
