модель 2008 года
- Модель Ranger 500
- Код модели RANGER 500 2X4 (R08RB50AA)

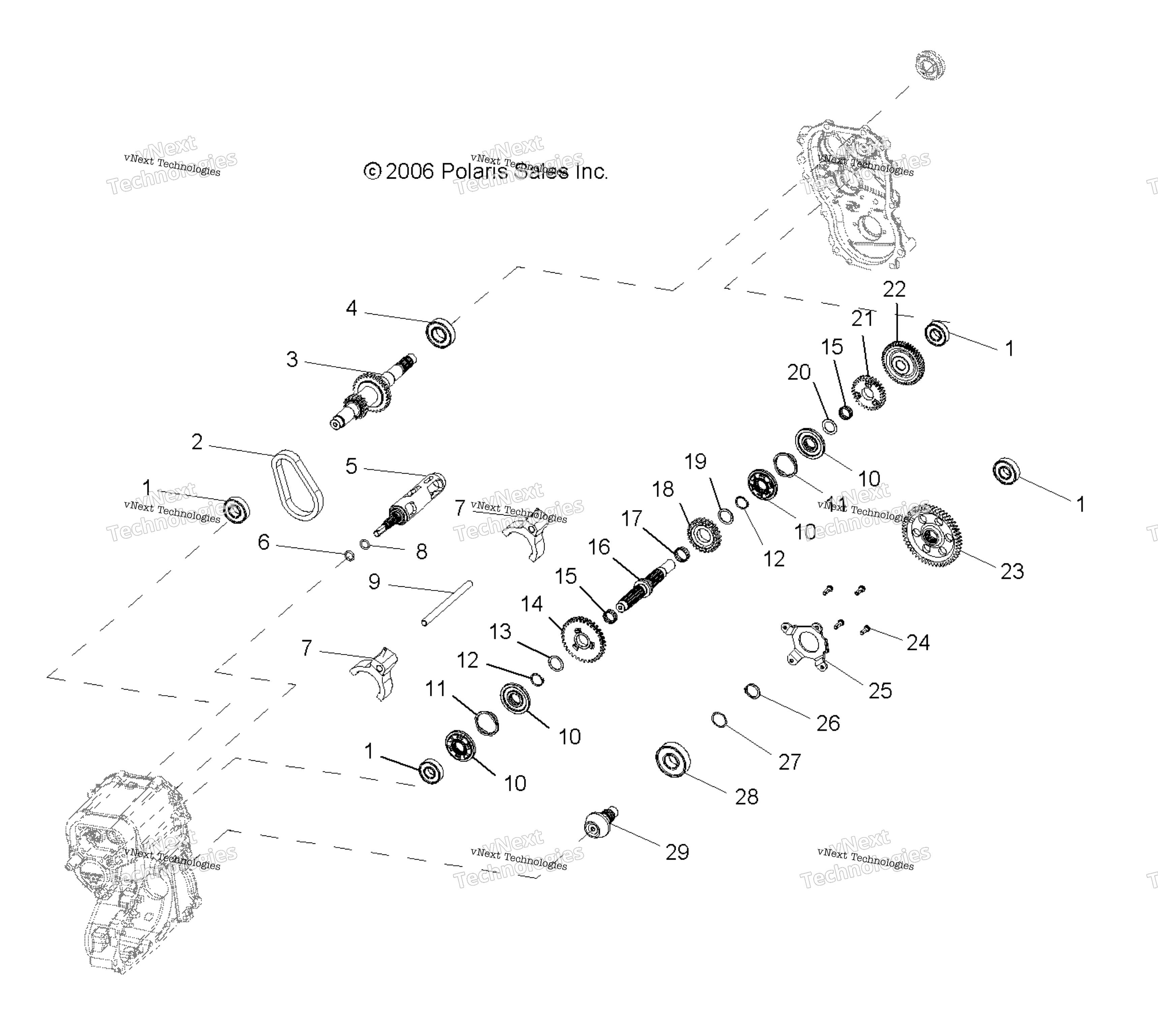

Схема трансмиссии, главного редуктора Internal для RANGER 500 2X4 (R08RB50AA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-GEARCASE, MAIN,2X4 art. 1332693
По запросу
1
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
2
Цепь КПП Polaris art. 3233036
По запросу
3
SUBASM-INPUT SHAFT art. 3233889
По запросу
4
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 2 шт.
5
SHIFT DRUM art. 3233841
По запросу
6
O-RING art. 3233836
По запросу
7
Вилка переключения передач Polaris art. 3234220
от 21 900 ₽
8
O-RING art. 3233840
По запросу
9
SHIFT SHAFT RAIL, C VERSION art. 3233860
По запросу
10
Шестерня переключения передач Polaris art. 3233875
от 21 900 ₽
11
WAVE SPRING, 1.35 IN X .353 IN art. 3234144
По запросу
12
Стопорное кольцо коробки передач Polaris art. 3233850
от 935 ₽
13
WASHER art. 3233851
По запросу
14
Шестерня КПП Polaris art. 3233852
от 31 900 ₽
15
Подшипник игольчатый Polaris art. 3233718
По запросу
16
REVERSE SHAFT art. 3233892
По запросу
17
Подшипник игольчатый КПП Polaris art. 3233103
от 4 490 ₽
Аналог
18 820 ₽
Требуется 1 шт.
18
SPROCKET, 24 TOOTH, 6 FACE art. 3233893
По запросу
19
WASHER art. 3233894
По запросу
20
Шайба КПП 1.250 X 0.876 X 0.05 Polaris art. 3233855
По запросу
21
6 FACE GEAR, 30 TOOTH art. 3233856
По запросу
22
GEAR-HELICAL,MID OUTPUT,47T art. 3234138
По запросу
23
GEAR-HELICAL,MID OUTPUT,60T art. 3234139
По запросу
24
SCREW-TORX TRUSS HD art. 3234086
По запросу
25
BEARING COVER art. 3234122
По запросу
26
SNAP RING art. 3233106
По запросу
27
SPACER art. 3233357
По запросу
28
BALL BEARING art. 3233607
По запросу
29
SPIRAL BEVEL [Incl., Ref. 4 from Drive Train, Main Gearcase Output Shaft Page][2x4] art. 3234911
По запросу
