модель 2008 года
- Модель Ranger 500
- Код модели RANGER 500 2X4 (R08RB50AA)

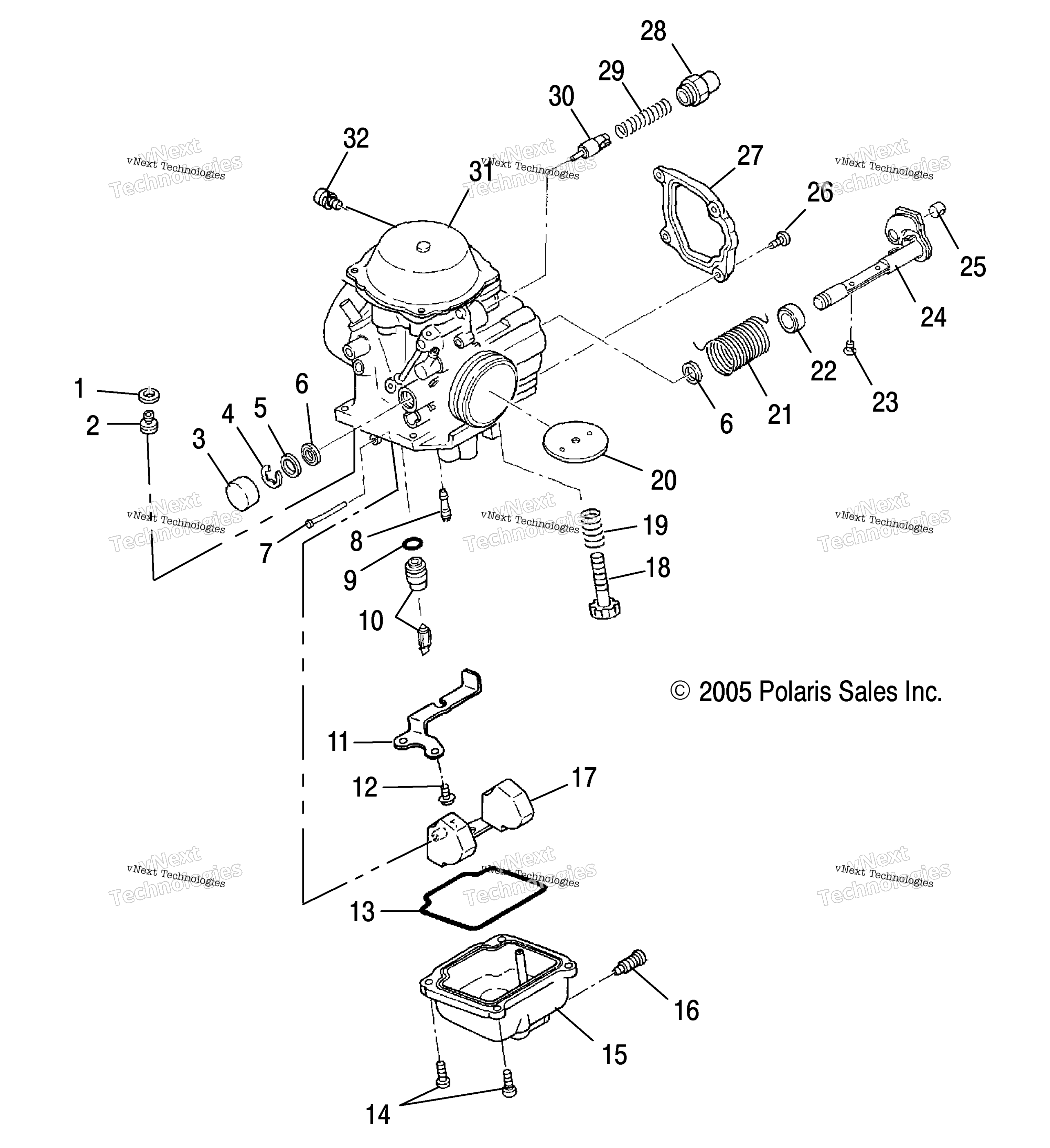

Схема engine, карбюратор для RANGER 500 2X4 (R08RB50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
WASHER art. 3130014
По запросу
2
MAIN JET, #135 art. 3130563
По запросу
3
CAP art. 3130519
По запросу
4
E-RING art. 3130518
По запросу
5
PACKING art. -------
По запросу
6
SEAL art. 3130515
По запросу
7
FLOAT PIN art. 3130361
По запросу
8
JET,PILOT,#42.5 art. 3130526
По запросу
9
O-RING art. 3130533
По запросу
10
NEEDLE VALVE art. 3131361
По запросу
11
PLATE SPACER BRACKET, UPPER, MA art. 3130594
По запросу
12
SCREW art. 3130591
По запросу
13
O-RING art. 3130532
По запросу
14
SCREW art. 3130520
По запросу
15
FLOAT BODY, ASSEMBLY art. 3131212
По запросу
16
SCREW art. 3130521
По запросу
17
FLOAT ASSEMBLY art. 3130529
По запросу
18
ADJUSTER SCREW art. 3131423
По запросу
19
SPRING art. 3130836
По запросу
20
VALVE,THROTTLE,100 art. 3130502
По запросу
21
SPRING art. 3130589
По запросу
22
RING art. 3130514
По запросу
23
SCREW art. 3130501
По запросу
24
SHAFT ASM,THROTTLE art. 3130513
По запросу
25
GUIDE CABLE art. 3130543
По запросу
26
SCREW art. 3130535
По запросу
27
COVER art. 3130511
По запросу
28
GUIDE HOLDER art. 3130199
По запросу
29
SPRING art. 3130538
По запросу
30
PLUNGER ASSEMBLY art. 3130539
По запросу
31
CARBURETOR ASSEMBLY [Incl. All Less 25-27] art. 3131441
По запросу
32
SCREW AND WASHER art. 3084205
По запросу
