модель 2008 года
- Модель Ranger 500
- Код модели RANGER 500 2X4 (R08RB50AA)

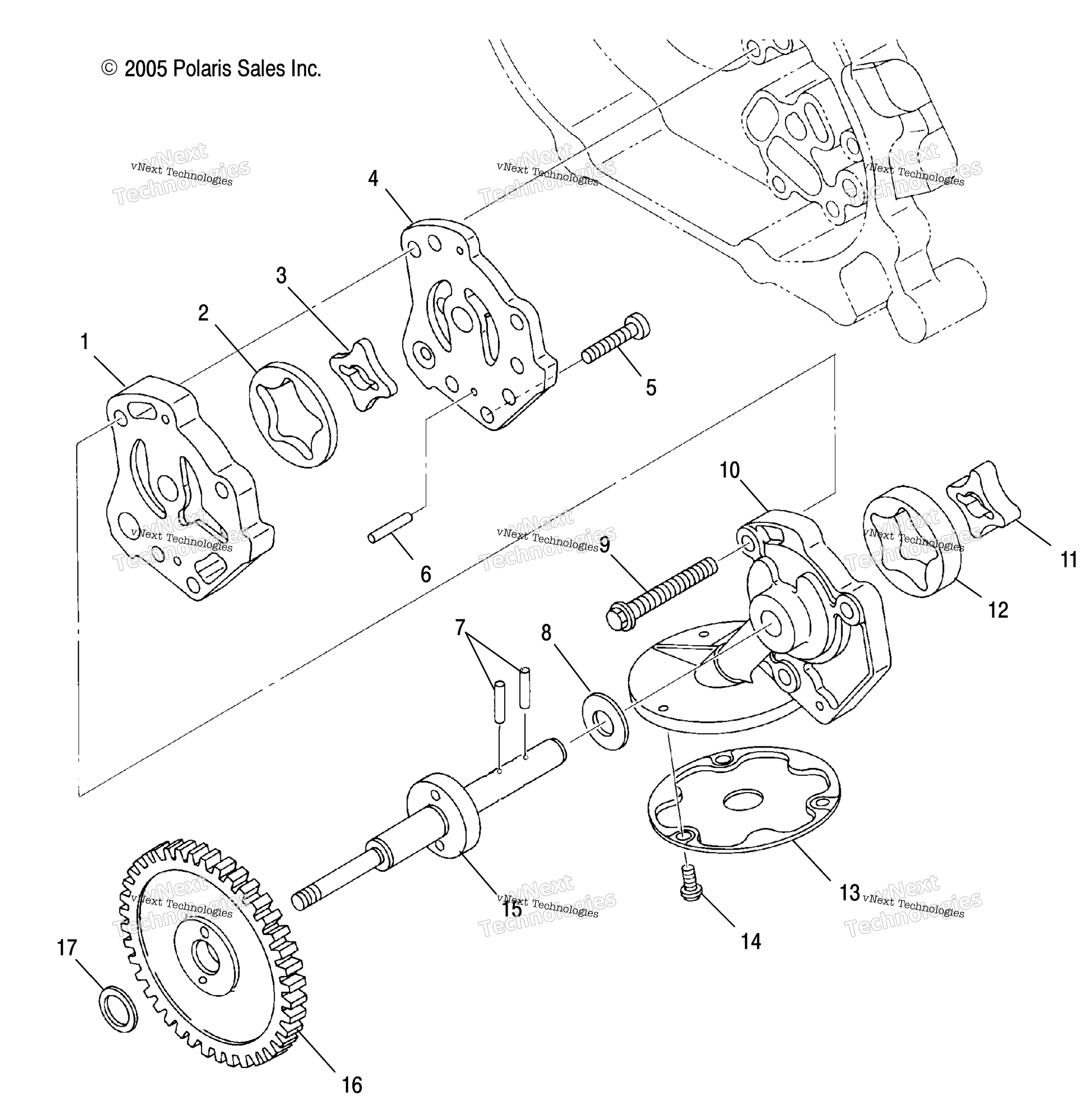

Схема двигателя, масляного насоса для RANGER 500 2X4 (R08RB50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
CASE #2,OILPUMP art. 3084946
По запросу
2
ROTOR, OUTER, FEED art. 3084949
По запросу
3
FOOD ROTOR, INNER art. 3084948
По запросу
4
OIL PUMP CASE I art. 3090000
По запросу
4
OIL PUMP ASSEMBLY [Incl. 1-8,10-15] art. 3087276
По запросу
5
SCREW(10) art. 3085535
По запросу
6
PIN, DOWEL art. 3084955
По запросу
7
PIN, DOWEL art. 3084954
По запросу
8
WASHER(10) art. 3084953
По запросу
9
BOLT&WASHER ASM. art. 3084962
По запросу
10
OIL PUMP CASE 3 art. 3087265
По запросу
11
ROTOR,INNER,SCAV. art. 3084950
По запросу
12
ROTOR, OUTER art. 3090307
По запросу
13
OIL STRAINER UNIT art. 3084956
По запросу
14
SCREW AND WASHER art. 3084205
По запросу
15
PUMP SHAFT art. 3084952
По запросу
16
GEAR PUMP art. 3084958
По запросу
17
SPACER,1.2 art. 3084961
По запросу
17
SPACER, 1.0 art. 3084960
По запросу
17
SPACER, 0.8 art. 3084959
По запросу
Другие схемы модели
Двигатель, масляный насос
