модель 2010 года
- Модель Ranger Crew XP 800
- Код модели RANGER 4X4 800 EFI CREW (R10WH76AG/AH/AR/AV/WY76AW/AZ)

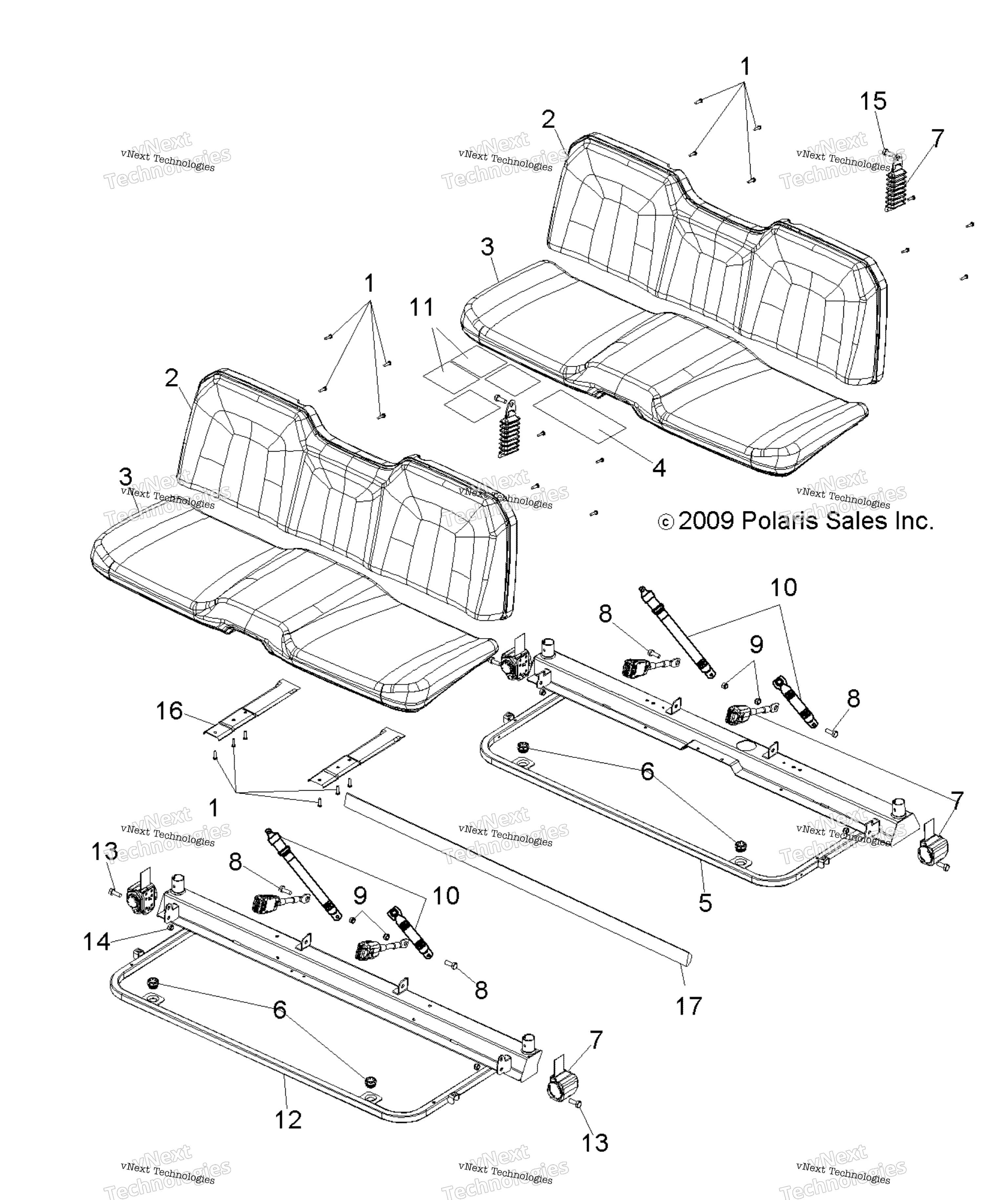

Схема кузова, сиденья & Base для RANGER 4X4 800 EFI CREW (R10WH76AG/AH/AR/AV/WY76AW/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
2
BACK SEAT ASSEMBLY, GLOSS BLACK [AG][AH][AR][Built 12/31/09 and Before] art. 2685944-070
По запросу
2
ASM-SEAT,RNGR,BACK,BLK,SUEDE M [AV] art. 2684375
По запросу
2
BACK PANEL-SEAT,BLK [AV] art. 5437641-070
По запросу
2
ASM-SEAT,RNGR,BACK,BLK/P.WHITE [AW] art. 2684595
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
SEAT ASSEMBLY, BOTTOM, BLACK/SU [AZ] art. 2685380
По запросу
3
SEAT ASSEMBLY, BOTTOM, GLOSS BL [AG][AH][AR][Built 12/31/09 and Before] art. 2685943-070
По запросу
3
BOTTOM SEAT ASM BLACK/SUEDE MET [AV] art. 2685384
По запросу
3
SEAT REPAIR PIN KIT [Replaces 1 Seat Pin] art. 2204383
По запросу
3
ASM-SEAT.RNGR,BTM,BLK/P.WHITE [AW] art. 2684462
По запросу
4
SEAT FOIL art. 5812959
По запросу
5
WELD-CAB/SEAT BASE,BLK art. 1017380-067
По запросу
6
Втулка резиновая Polaris art. 5412507
По запросу
7
SEAT BELT ASSEMBLY [Incl. 13-15] art. 2633993
По запросу
8
BOLT art. 7512520
По запросу
9
NYLOK NUT, 7-16-20 art. 7547066
По запросу
10
ASM-SEAT BELT,2PT CENTER art. 2635053
По запросу
11
SEAT FOIL art. 5812295
По запросу
12
WELD-CAB/SEAT BASE,FRONT,BLK art. 1017135-067
По запросу
13
Bolt art. TBA
По запросу
14
Nut art. TBA
По запросу
15
BOLT-SHOULDER,7/16 X 20 X 0.89 art. 7519255
По запросу
16
SUPPORT BRACKET, SEAT BASE, BLA art. 5253488-329
По запросу
17
SEAT BASE PAD, REAR art. 5813241
По запросу
