модель 2010 года
- Модель Ranger Crew XP 800
- Код модели RANGER 4X4 800 EFI CREW (R10WH76AG/AH/AR/AV/WY76AW/AZ)

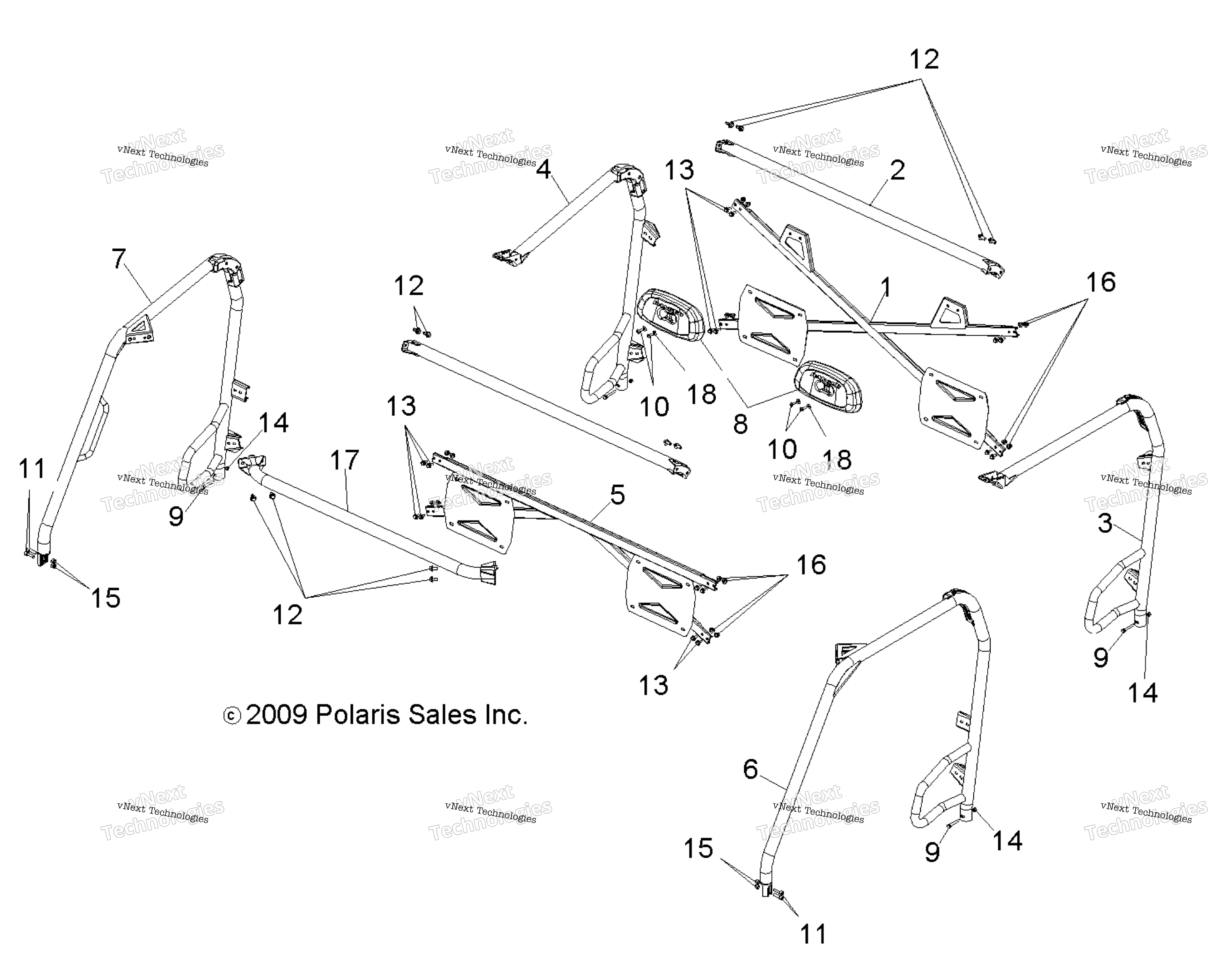

Схема шасси, рамы кабины для RANGER 4X4 800 EFI CREW (R10WH76AG/AH/AR/AV/WY76AW/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
WELD-CAB FRAME,CROSS,EWB art. 1017168-521
По запросу
2
Балка каркаса Polaris art. 1017169-521
от 21 095 ₽
3
CAB FRAME WELD, REAR, LEFT, EWB art. 1017170-521
По запросу
4
CAB FRAME WELD, REAR, RIGHT, EW art. 1017171-521
По запросу
5
CAB FRAME WELD, CROSS, EWB art. 1017292-521
По запросу
6
CAB FRAME WELD, FRONT, LEFT, CR art. 1017300-521
По запросу
7
CAB FRAME WELD FRT RHT CREW BLK art. 1017301-521
По запросу
8
HEADREST, GLOSS BLACK, art. 5437938-070
По запросу
9
BOLT art. 7515339
По запросу
10
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
11
HEX SOCKET SCREW, 3/8, 16 X 1 1 art. 7517935
По запросу
12
HEX FLANGE BOLT, 10 MM X 1.5 MM art. 7518460
По запросу
13
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518702
По запросу
14
Гайка Polaris art. 7542324
от 160 ₽
15
NYLOK NUT art. 7542451
По запросу
16
Гайка Polaris art. 7547317
от 221 ₽
17
CAB FRAME WELD, FRONT, TOP, BLK art. 1017167-521
По запросу
18
WASHER art. 7555935
По запросу
