модель 2010 года
- Модель Ranger Crew XP 800
- Код модели RANGER 4X4 800 EFI CREW (R10WH76AG/AH/AR/AV/WY76AW/AZ)

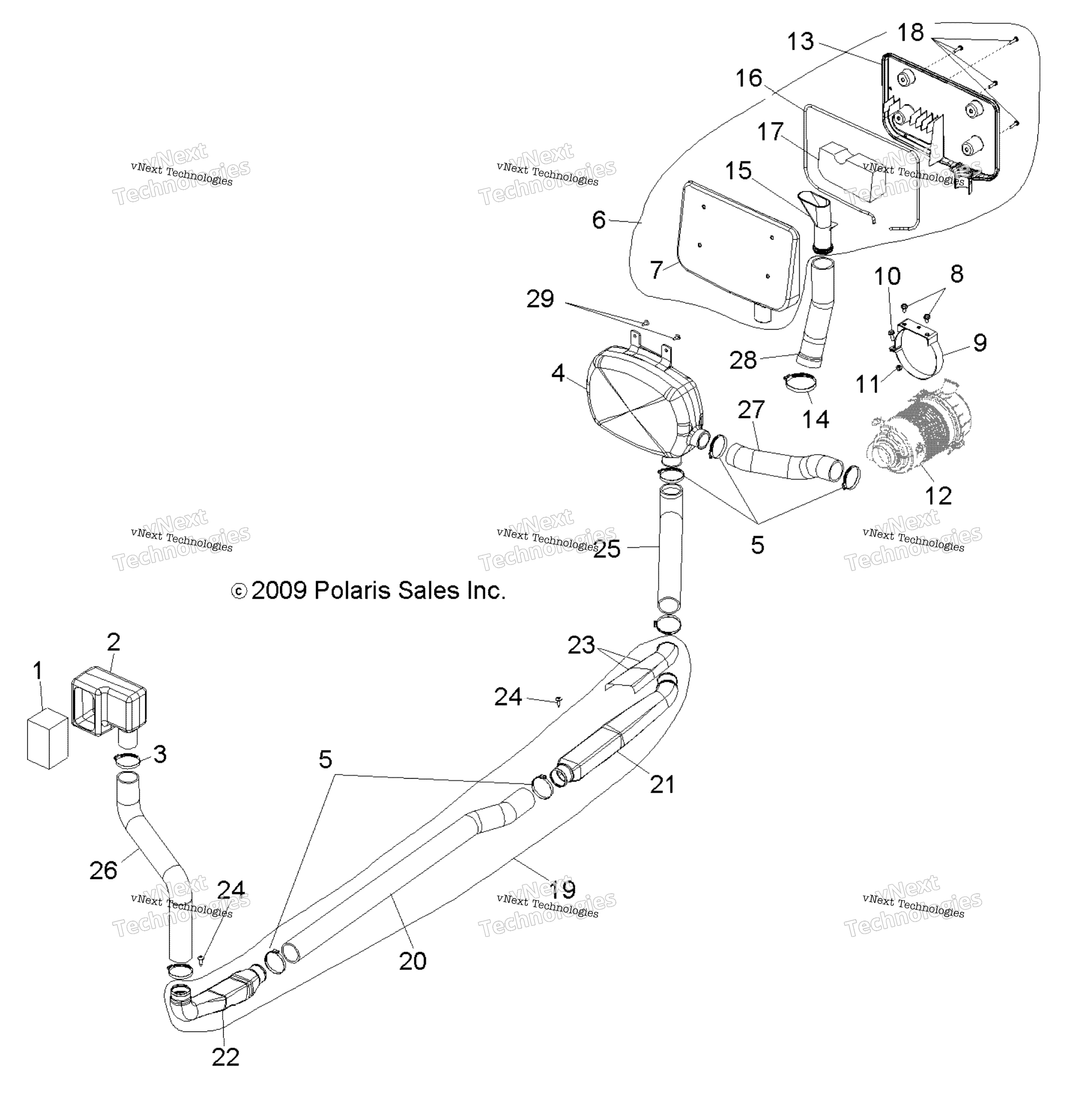

Схема engine, сцепление Воздушный впуск для RANGER 4X4 800 EFI CREW (R10WH76AG/AH/AR/AV/WY76AW/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
INTAKE FILTER art. 5812253
По запросу
2
BOX-BAFFELING,SIDE art. 5439297
По запросу
3
CLAMP, HOSE, S.S.(10) art. 7080451
По запросу
4
BAFFLE, ENGINE, REAR art. 5437693
По запросу
5
CLAMP, NARROW BAND art. 7080909
По запросу
6
ASM-BOX,AIR BAFFEL,CLUTCH [Incl. 7,13,15-18][Built 5/01/10 and Before] art. 1240422
По запросу
6
ASM-BOX,AIR BAFFEL,CLUTCH [Incl. 7,13,15-18][Built 5/02/10 and After] art. 1240594
По запросу
7
COVER-BAFFLE,CLUTCH,REAR [Built 5/01/10 and Before] art. 5437695
По запросу
7
COVER-BAFFLE,CLUTCH,REAR [Built 5/02/10 and After] art. 5438550
По запросу
8
SCREW art. 7512399
По запросу
9
AIR CLEANER HANGER WELD art. 1240543
По запросу
10
SCREW art. 7515398
По запросу
11
Гайка Polaris art. 7542324
от 160 ₽
12
BOX, AIR INTAKE [See Engine, Air Intake System Page for Details] art. -------
По запросу
13
COVER-BAFFLE,CLUTCH,FRONT [Built 5/01/10 and Before] art. 5437696
По запросу
14
Хомут впускного патрубка Polaris art. 7080707
По запросу
15
BAFFLE-INTAKE,CLUTCH [Built 5/01/10 and Before] art. 5437965
По запросу
16
SEAL-CLUTCH INTAKE art. 5813373
По запросу
17
CLUTCH INTAKE FILTER [Built 5/02/10 and After] art. 5813607
По запросу
17
CLUTCH INTAKE FILTER [Built 5/01/10 and Before] art. 5813415
По запросу
18
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
19
AIR INTAKE DUCT ASSEMBLY, CREW [Incl. Qty 2 of 5,20-23] art. 1240477
По запросу
20
AIR INTAKE HOSE, MID, LOWER art. 5413746
По запросу
21
AIR INTAKE DUCT, REAR, LOWER art. 5438074
По запросу
22
AIR INTAKE DUCT, FRONT, LOWER art. 5438075
По запросу
23
FOIL TAPE art. 5810128
По запросу
24
NUT-M18X1.5,NYLOCK,ZPC art. 7547685
По запросу
25
AIRBOX HOSE, LOWER art. 5414032
По запросу
26
AIRBOX HOSE, FRONT art. 5414033
По запросу
27
CLUTCH INTAKE HOSE [Built 5/02/10 and After] art. 5413980
По запросу
27
HOSE-CLUTCH INTAKE [Built 5/01/10 and Before] art. 5413828
По запросу
28
HOSE-ENGINE INTAKE,REAR art. 5413829
По запросу
29
SCR-1/4-20X3/4-TR/TX/TAP-M art. 7517916
По запросу
