модель 2014 года
- Модель Ranger Diesel
- Код модели RANGER DIESEL HST/DELUXE (R141D9JDA/2D9JDA)

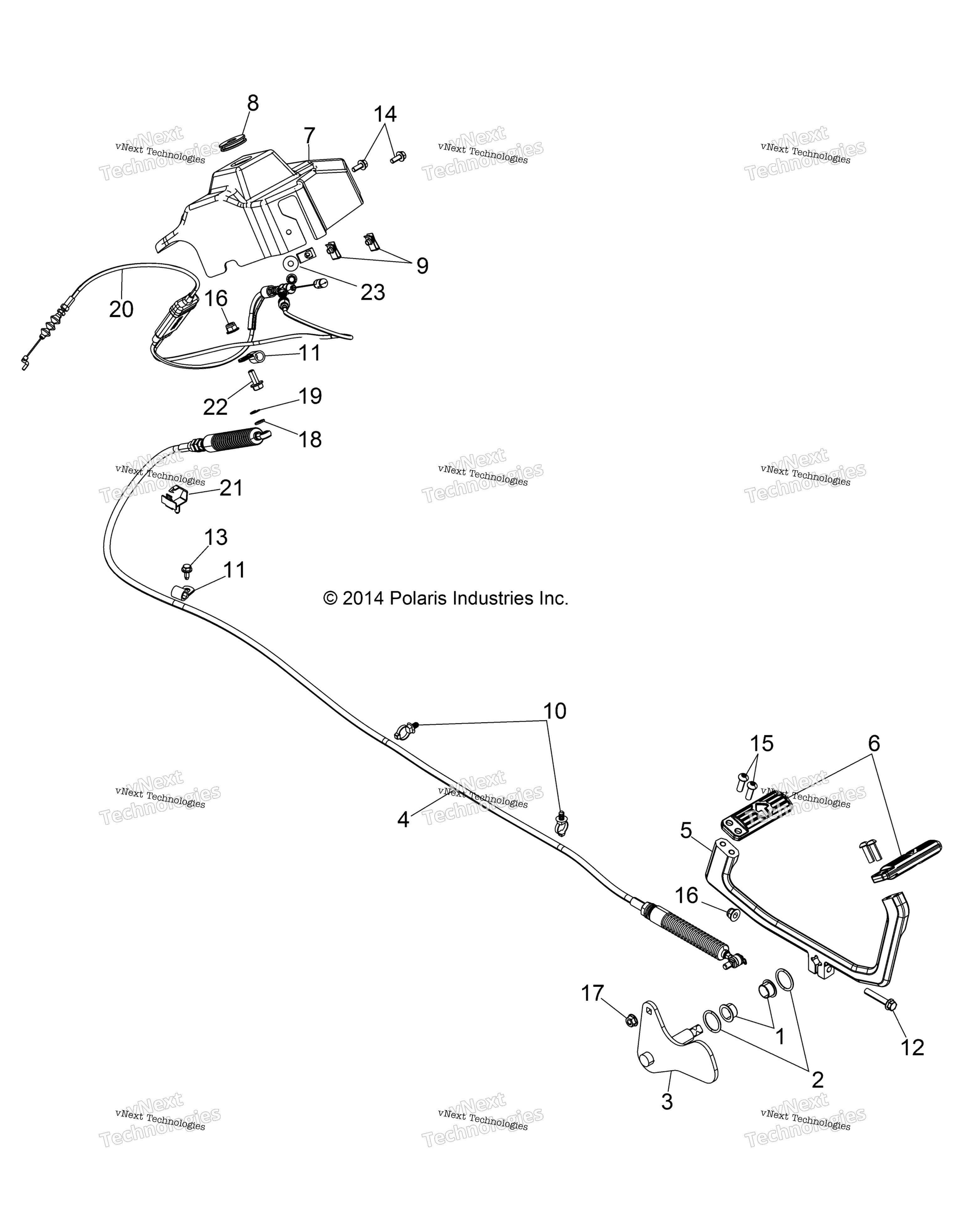

Схема привода Train, Throttle Pedal для RANGER DIESEL HST/DELUXE (R141D9JDA/2D9JDA)
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL BUSHING art. 3120102
По запросу
2
O-RING-HYDRAULIC art. 3120103
По запросу
3
PIN-PEDAL art. 3120105
По запросу
4
PROPEL CABLE art. 3120106
По запросу
5
PEDAL MOUNT art. 3120815
По запросу
6
FORWARD PEDAL art. 3120121
По запросу
7
CONTROLS COVER art. 3120148
По запросу
8
GROMMET-.50X1.25X.13,GROOVE art. 5414504
По запросу
9
U-CLIP SPEED NUT art. 7081305
По запросу
10
ROUTING CLIP art. 7081496
По запросу
11
CLIP-P,7/16X.343 HOLE art. 7081722
По запросу
12
SCREW art. 7516732
По запросу
13
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
14
HEX HEAD FLANGE SCREW, 6 MM X 1 art. 7518591
По запросу
15
SCR-TXBH-M8X1.25X25 10.9 ZB art. 7519728
По запросу
16
Гайка Polaris art. 7547317
от 221 ₽
17
NUT-HXFL M8X1.25 ZOD art. 7547440
По запросу
18
WSHR-FLAT,8.4X1.6 art. 7556211
По запросу
19
RING-RETAINING,E CLIP,7.0 art. 7710701
По запросу
20
THROTTLE CABLE, BASE [ID] art. 3120004
По запросу
21
ROUTING CLIP art. 7670109
По запросу
22
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518702
По запросу
23
WASHER art. 7555935
По запросу
