модель 2014 года
- Модель Ranger Diesel
- Код модели RANGER DIESEL HST/DELUXE (R141D9JDA/2D9JDA)

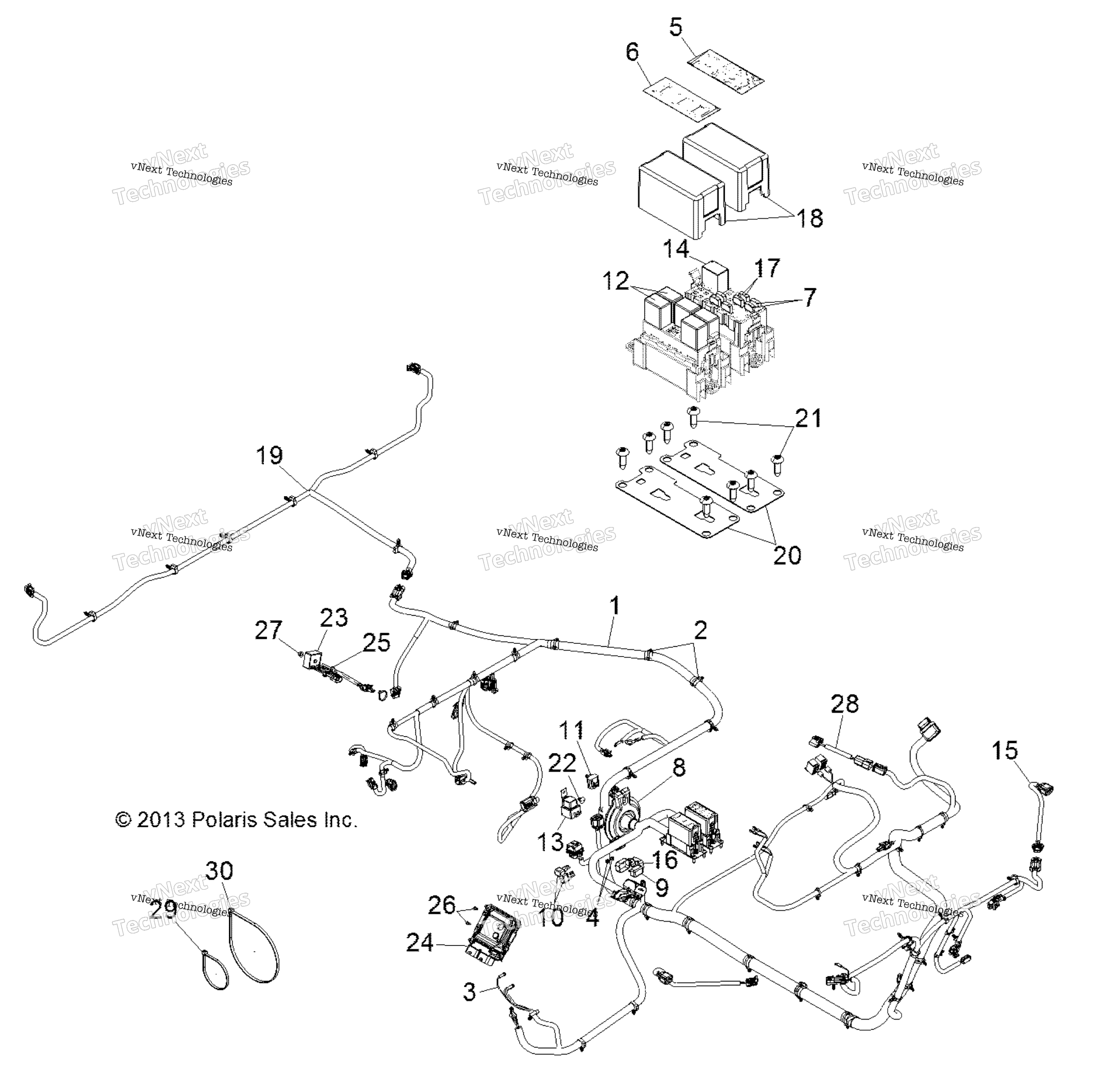

Схема электрооборудования, жгута проводов R141d9jda для RANGER DIESEL HST/DELUXE (R141D9JDA/2D9JDA)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS HARNESS, HYDRO [INCL. 2-14,16-18] art. 2411842
По запросу
2
ROUTING CLIP art. 7081496
По запросу
3
FUSIBLE KIT LINK, 2 MM, 6 MM, R art. 2203632
По запросу
4
NUT, HEX, S.S. art. 7541931
По запросу
5
LABEL, FUSE, RELAY BOX art. 7178582
По запросу
6
LABEL, RELAY BOX art. 7178581
По запросу
7
MAIN FUSE, 30 AMP art. 2434015
По запросу
8
GROMMET-CHASSIS HARNESS art. 5414435
По запросу
9
SEALED CIRCUIT BREAKER, 40 AMP art. 4013881
По запросу
10
TVS-30VOLT art. 4013200
По запросу
11
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
12
Реле Polaris art. 4011998
По запросу
13
RELAY-SPST,SEALED art. 4011407
По запросу
14
Реле Polaris art. 4011284
от 5 775 ₽
15
HARNESS-HEADLIGHT art. 2412227
По запросу
16
BOOT-CIRCUT BREAKER,RED art. 4010778
По запросу
17
FUSE, 20 AMP art. 4012811
По запросу
18
COVER-RELAY/FUSE CENTER art. 5438758
По запросу
19
HARNESS-BOX art. 2411840
По запросу
20
PLATE-FUSE,MNT,Y art. 5253675
По запросу
21
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
22
Клипса пластиковая Polaris art. 7670088
от 368 ₽
23
Реле регулятор Polaris art. 4012829
По запросу
24
Блок управления двигателем Polaris art. 4012838
По запросу
25
BOLT-M6X1.0X35,HXFLG/SH-OLV D art. 7518612
По запросу
26
SCR-#10X1/2-HI/LO-PN-T25,TRX-M art. 7519091
По запросу
27
Гайка Polaris art. 7547332
от 3 980 ₽
28
HARNESS-KEY,SWITCH art. 2412226
По запросу
29
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 2 шт.
Подписаться
30
TIE CABLE, 14 IN art. 7080761
По запросу
