модель 2014 года
- Модель Ranger Diesel
- Код модели RANGER DIESEL HST/DELUXE (R141D9JDA/2D9JDA)

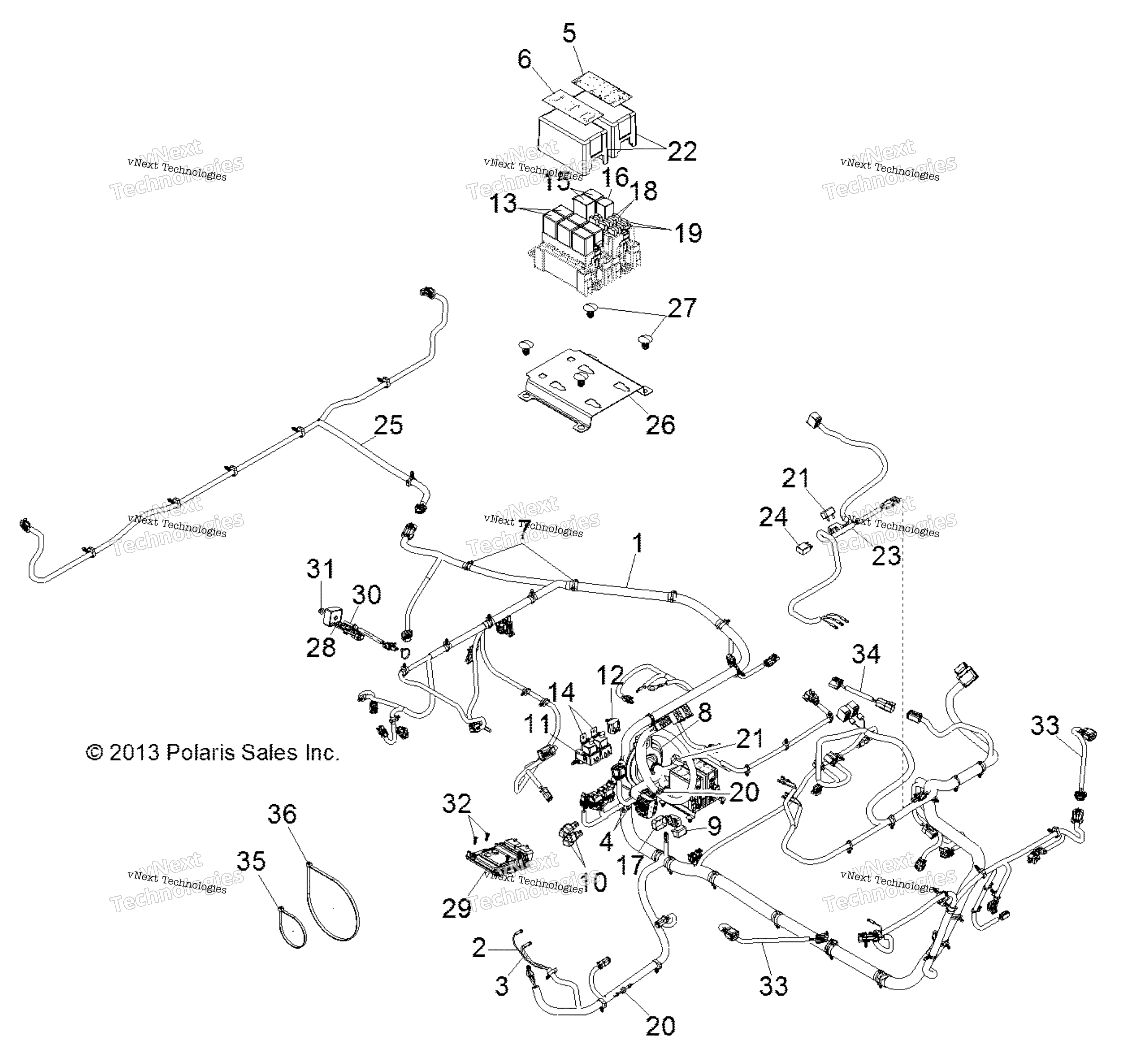

Схема электрооборудования, жгута проводов R142d9jda для RANGER DIESEL HST/DELUXE (R141D9JDA/2D9JDA)
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS-CHASSIS,CAB [INCL. 2-22, QTY 33 OF REF. 7, QTY 1 OF REF. 21] art. 2412338
По запросу
2
FUSIBLE LINK KIT, 0.8 MM art. 2202607
По запросу
3
FUSIBLE KIT LINK, 2 MM, 6 MM, R art. 2203632
По запросу
4
NUT, HEX, S.S. art. 7541931
По запросу
5
LABEL, FUSE, RELAY BOX art. 7178582
По запросу
6
LABEL, RELAY BOX art. 7178581
По запросу
7
ROUTING CLIP art. 7081496
По запросу
8
GROMMET-CHASSIS HARNESS art. 5414435
По запросу
9
SEALED CIRCUIT BREAKER, 40 AMP art. 4013881
По запросу
10
TVS-30VOLT art. 4013200
По запросу
11
COVER-FUSEHOLDER art. 4012260
По запросу
12
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
13
Реле Polaris art. 4011998
По запросу
14
RELAY-SPST,SEALED art. 4011407
По запросу
15
Реле Polaris art. 4011284
от 5 775 ₽
16
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
17
BOOT-CIRCUT BREAKER,RED art. 4010778
По запросу
18
FUSE, 20 AMP art. 4012811
По запросу
19
MAIN FUSE, 30 AMP art. 2434015
По запросу
20
Диод Polaris art. 2411035
По запросу
21
Реле 20А, 2 ножки Polaris art. 2410881
от 10 406 ₽
22
COVER-RELAY/FUSE CENTER art. 5438758
По запросу
23
BOX HARNESS [INCL. QTY 1 OF REF. 21 AND 24] art. 2412229
По запросу
24
Реле 35 А Polaris art. 4010948
от 4 694 ₽
25
HARNESS-BOX art. 2411840
По запросу
26
PLATE, FUSE MNT DOUBLE art. 5256157
По запросу
27
Клипса пластиковая Polaris art. 7670088
от 368 ₽
28
Реле регулятор Polaris art. 4012829
По запросу
29
Блок управления двигателем Polaris art. 4012838
По запросу
30
BOLT-M6X1.0X35,HXFLG/SH-OLV D art. 7518612
По запросу
31
Гайка Polaris art. 7547332
от 4 494 ₽
32
RIVET-TUFLOK,.175-.187X.390 art. 7662124
По запросу
33
HARNESS-HEADLIGHT art. 2412227
По запросу
34
HARNESS-KEY,SWITCH art. 2412226
По запросу
35
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 2 шт.
Подписаться
36
TIE CABLE, 14 IN art. 7080761
По запросу
