модель 2015 года
- Модель Ranger Crew 570 Full-size
- Код модели RANGER 570 EFI FULL SIZE CREW (R15RUA57AA/E57AC)

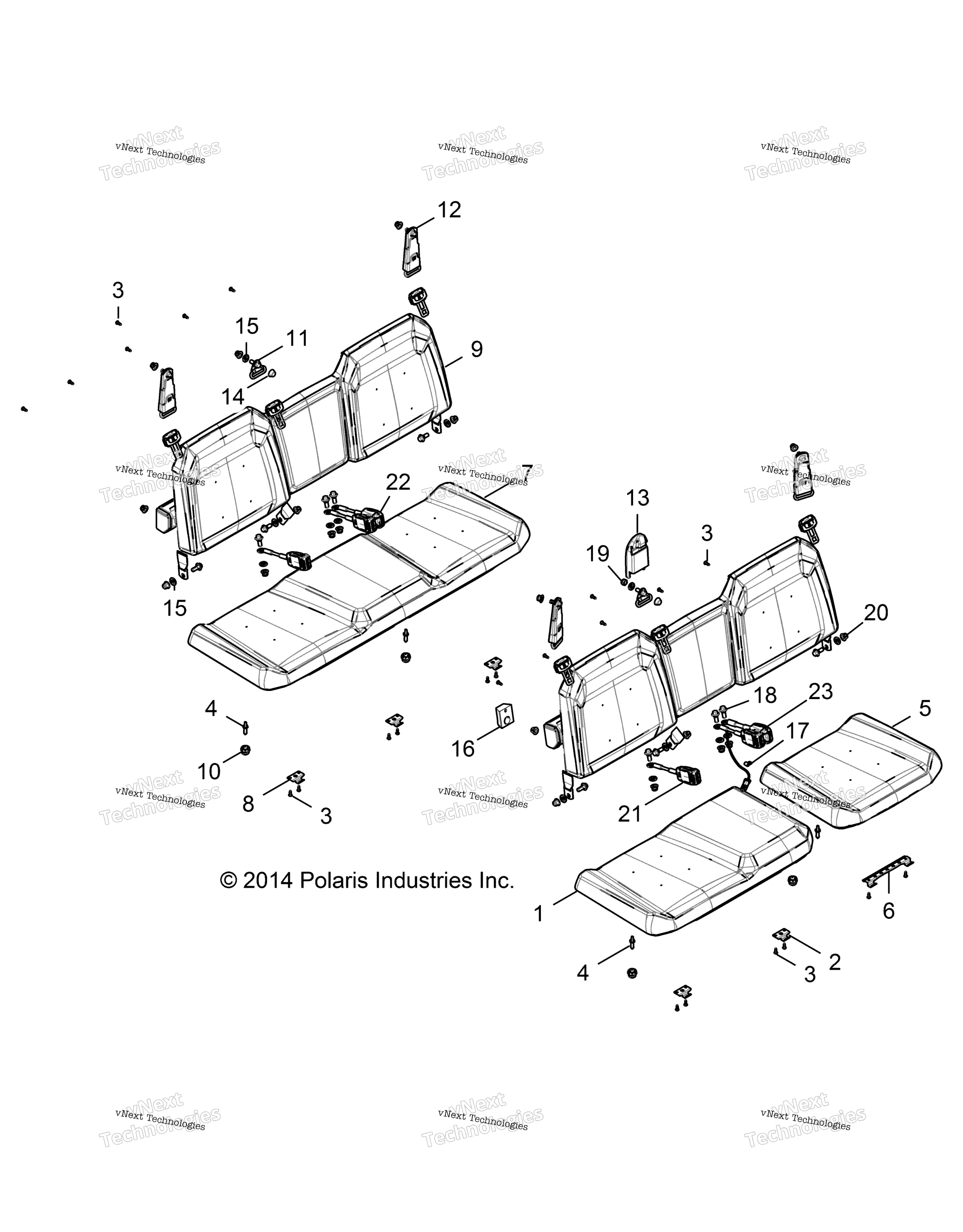

Схема кузова, сиденья для RANGER 570 EFI FULL SIZE CREW (R15RUA57AA/E57AC)
Схема
Детали
Номер
Наименование детали
Цена
1
BOTTOM SEAT ASSEMBLY, GLOSS BLA [INCL. QTY 2 OF 2, QTY 4 OF 3, QTY 1 OF 4] art. 2684965-070
По запросу
2
BRKT-SEAT HINGE,LONG art. 5274712
По запросу
3
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
4
SEAT LATCH PIN art. 5910404
По запросу
5
SEAT BOTTOM ASSEMBLY, GLOSS BLA [INCL. QTY 2 OF 2, QTY 1 OF 4,6] art. 2684966-070
По запросу
6
DOUBLE SEAT HINGE BRACKET art. 5259065
По запросу
7
SEAT BOTTOM BASE 3 PASS, GLOSS [INCL. QTY 6 OF 2, QTY 2 OF 4,8] art. 2685651-070
По запросу
8
SEAT HINGE BRACKET art. 5256836
По запросу
9
SEAT BACK, GLOSS BLACK art. 2685653-070
По запросу
10
GROMMET art. 5439179
По запросу
11
ASM-SEAT BELT,3PT,CENTER art. 2638784
По запросу
12
ASM-SEAT BELT,3PT art. 2638785
По запросу
13
COVER-SEAT BELT MOUNT art. 5415020
По запросу
14
BOLT HEAD CAP art. 5450708
По запросу
15
SEATBELT WASHER, RUBBER art. 5813829
По запросу
16
SEAT BASE PAD, REAR art. 5814036
По запросу
17
WIRE/TUMB CLAMP, .25 art. 7081246
По запросу
18
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
19
NUT, NYLOK, 12 MMX 1.5 MM art. 7540000
По запросу
20
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
21
PASSENGER SEATBELT BUCKLE, art. 2635235
По запросу
22
DRIVER SEATBELT BUCKLE, 9.6 art. 2635223
По запросу
23
SEATBELT BUCKLE SWITCH art. 2637304
По запросу
