модель 2015 года
- Модель Ranger Crew 570 Full-size
- Код модели RANGER 570 EFI FULL SIZE CREW (R15RUA57AA/E57AC)

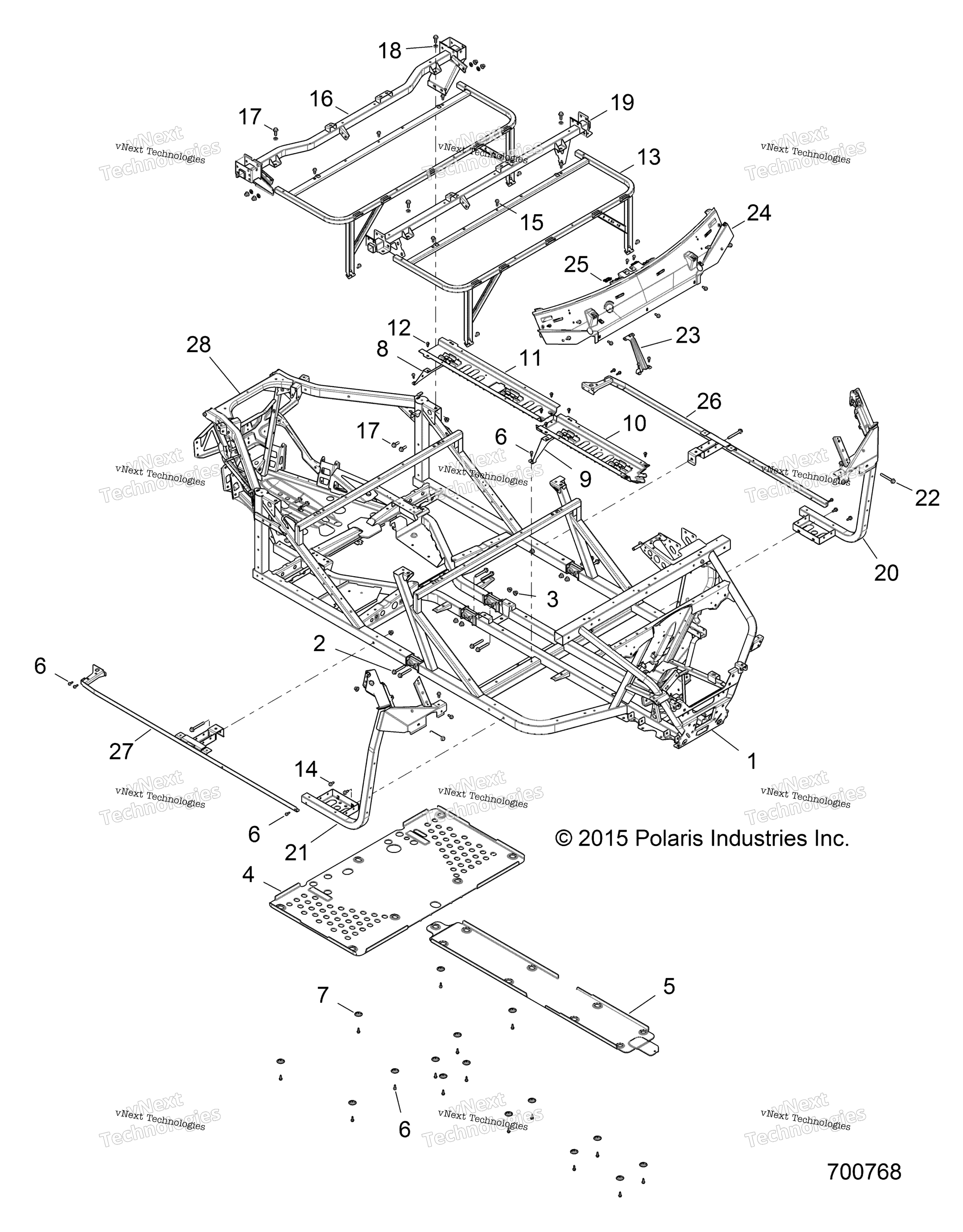

Схема Chassis, рамы для RANGER 570 EFI FULL SIZE CREW (R15RUA57AA/E57AC)
Схема
Детали
Номер
Наименование детали
Цена
1
MAIN FRAME WELD, FRONT, MATTE B art. 1020582-458
По запросу
2
BOLT-M10X1.25X70,HXFLG-OLIVE D art. 7518561
По запросу
3
Гайка Polaris art. 7547333
от 261 ₽
4
REAR SKID PLATE, GLOSS BLACK art. 5450336-070
По запросу
5
FRONT SKID PLATE, GLOSS BLACK art. 5450337-070
По запросу
6
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
7
SKID PLATE WASHER art. 7556065
По запросу
8
BRKT-ROUTING TRAY,BLK art. 5257333-329
По запросу
9
BRKT-ROUTING TRAY CTR,BLK art. 5257387-329
По запросу
10
TRAY-ROUTING,BLK art. 5450841-070
По запросу
11
TRAY-ROUTING,REAR,BLK art. 5450845-070
По запросу
12
Клипса Polaris art. 7661855
По запросу
13
CAB AND SEAT BASE WELD, BLACK art. 1019513-329
По запросу
14
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
15
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519156
По запросу
16
CAB SUPPORT WELD, REAR, BLACK art. 1020588-329
По запросу
17
HEX FLANGE SCREW 10 MM X 1.25 M art. 7519059
По запросу
18
Шайба Polaris art. 7556153
от 473 ₽
Аналог
4 500 ₽
Требуется 8 шт.
Подписаться
19
WELD-CAB SUPPORT,DSL,BLK art. 1020586-329
По запросу
20
FLOOR SUPPORT WELD, LEFT, MATTE art. 1020577-458
По запросу
21
SUPPORT FLOOR WELD, RIGHT, MATT art. 1020578-458
По запросу
22
HEX FLANGE SCREW 10 MM X 1.25 M art. 7519363
По запросу
23
BRKT-SUPPORT,WINDSHIELD art. 5257886
По запросу
24
WINDSHIELD MOUNT PLATE LOWER GL art. 5450344-070
По запросу
25
U-CLIP SPEED NUT art. 7081305
По запросу
26
ROCKER WELD, LEFT art. 1019498-329
По запросу
27
ROCKER WELD, RIGHT art. 1019500-329
По запросу
28
MAIN FRAME WELD, REAR, MATTE BL art. 1020584-458
По запросу
