модель 2015 года
- Модель Ranger Crew 570 Full-size
- Код модели RANGER 570 EFI FULL SIZE CREW (R15RUA57AA/E57AC)

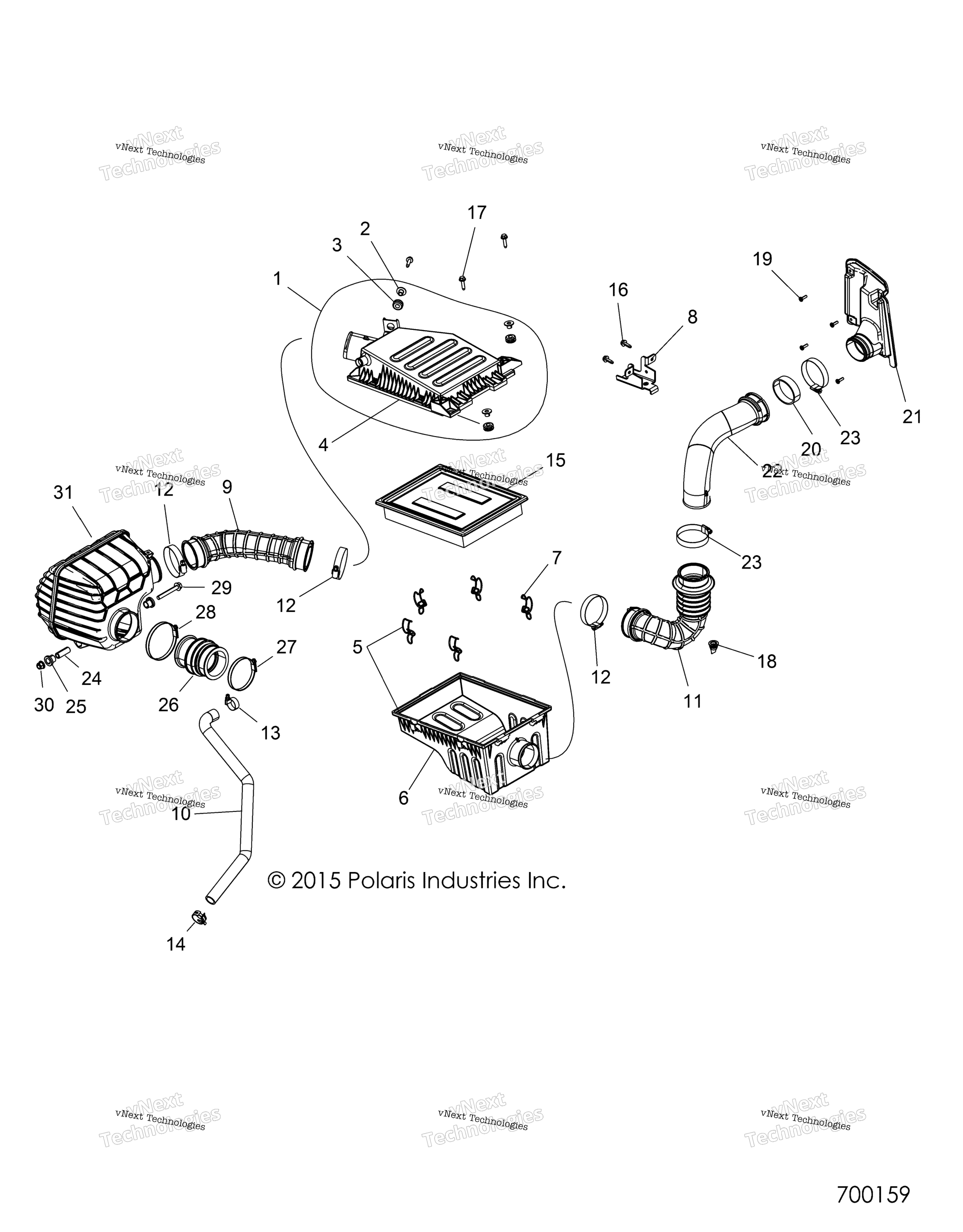

Схема двигателя, системы впуска для RANGER 570 EFI FULL SIZE CREW (R15RUA57AA/E57AC)
Схема
Детали
Номер
Наименование детали
Цена
1
AIRBOX LID ASSEMBLY [INCL. 1-4] art. 1240625
По запросу
2
BSHG-FLG,21X9.5X10.5 art. 5137652
По запросу
3
GROMMET-BASE,TOP art. 5414160
По запросу
4
AIRBOX LID ASSEMBLY art. 1240625
По запросу
5
MAIN AIRBOX ASSEMBLY [INCL. 6,7] art. 1240787
По запросу
6
AIRBOX BASE art. 5450722
По запросу
7
AIRBOX CLIP art. 7081707
По запросу
8
BRKT-AIRBOX MOUNT art. 5259687
По запросу
9
ENGINE INTAKE HOSE art. 5415594
По запросу
10
ENGINE VENT HOSE art. 5416706
По запросу
11
AIR BOX INTAKE HOSE art. 5414543
По запросу
12
CLAMP-HOSE, 2.75 -SS art. 7080446
По запросу
13
HOSE CLAMP art. 7080614
По запросу
14
SPRING HOSE CLAMP, .81 art. 7081026
По запросу
15
Фильтр воздушный Polaris art. 7081706
от 990 ₽
16
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
17
SCR-TFHFL-M6X1.0X25,ZOD art. 7519342
По запросу
18
DRAIN PLUG art. 5414472
По запросу
19
BOLT, 5/8 LONG TORX PAN HEAD, T art. 7518238
По запросу
20
INTAKE HOSE BOOT art. 5414542
По запросу
21
INTAKE FENDER, REAR, GLOSS BLAC art. 5439201-070
По запросу
22
AIR INTAKE DUCT art. 5439947
По запросу
23
HOSE CLAMP art. 7080439
По запросу
24
COMPRESSION SHAFT LIMITER, 34.4 art. 5138987
По запросу
25
BUSHING-MOUNT art. 5414719
По запросу
26
BOOT-THROTTLE BODY art. 5415201
По запросу
27
Хомут впускного патрубка Polaris art. 7080707
По запросу
28
NARROW BAND CLAMP, 70-90 MM art. 7081279
По запросу
29
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519298
По запросу
30
Гайка Polaris art. 7547332
от 3 980 ₽
31
INTAKE WELD, PLENUM art. 1240883
По запросу
