модель 2016 года
- Модель Ranger 570 Full-size
- Код модели RANGER 570 FULL SIZE (R16RTA57A1/A4/A9/B1/B4/B9/EAP/EBP)

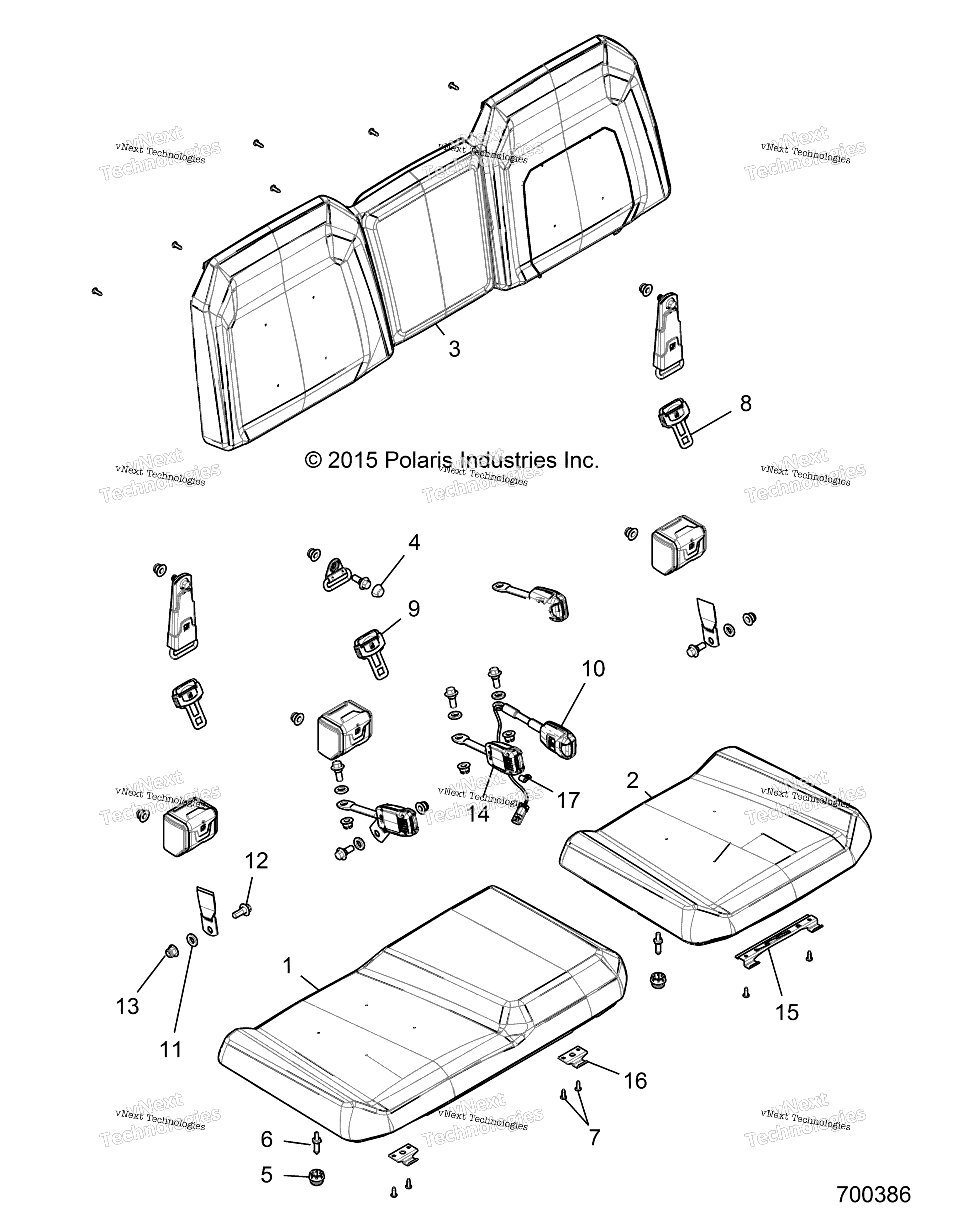

Схема кузова, сиденья 60/40 Full Back R16rta57a1/A4/A9/B1/B4/B9 для RANGER 570 FULL SIZE (R16RTA57A1/A4/A9/B1/B4/B9/EAP/EBP)
Схема
Детали
Номер
Наименование детали
Цена
1
BOTTOM SEAT ASSEMBLY, GLOSS BLA [INCL.16, QTY 4 OF 7] art. 2684965-070
По запросу
2
SEAT BOTTOM ASSEMBLY, GLOSS BLA [INCL. 15, QTY 2 OF 7] art. 2684966-070
По запросу
3
SEAT BACK, GLOSS BLACK art. 2685653-070
По запросу
4
ASM-SEAT,BACK,60,BLK/T.SLVR art. 2686367
По запросу
5
GROMMET art. 5439179
По запросу
5
BOLT HEAD CAP art. 5450708
По запросу
6
SEAT LATCH PIN art. 5910404
По запросу
7
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
8
ASM-SEAT BELT,3PT [INCL. 14] art. 2638785
По запросу
9
ASM-SEAT BELT,3PT,CENTER art. 2638784
По запросу
10
SEATBELT BUCKLE SWITCH art. 2637304
По запросу
11
SEATBELT WASHER, RUBBER art. 5813829
По запросу
12
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
13
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
14
PASSENGER SEATBELT BUCKLE, art. 2635235
По запросу
15
DOUBLE SEAT HINGE BRACKET art. 5259065
По запросу
16
BRKT-SEAT HINGE,LONG art. 5274712
По запросу
17
WIRE/TUMB CLAMP, .25 art. 7081246
По запросу
