модель 2016 года
- Модель Ranger 570 Full-size
- Код модели RANGER 570 FULL SIZE (R16RTA57A1/A4/A9/B1/B4/B9/EAP/EBP)

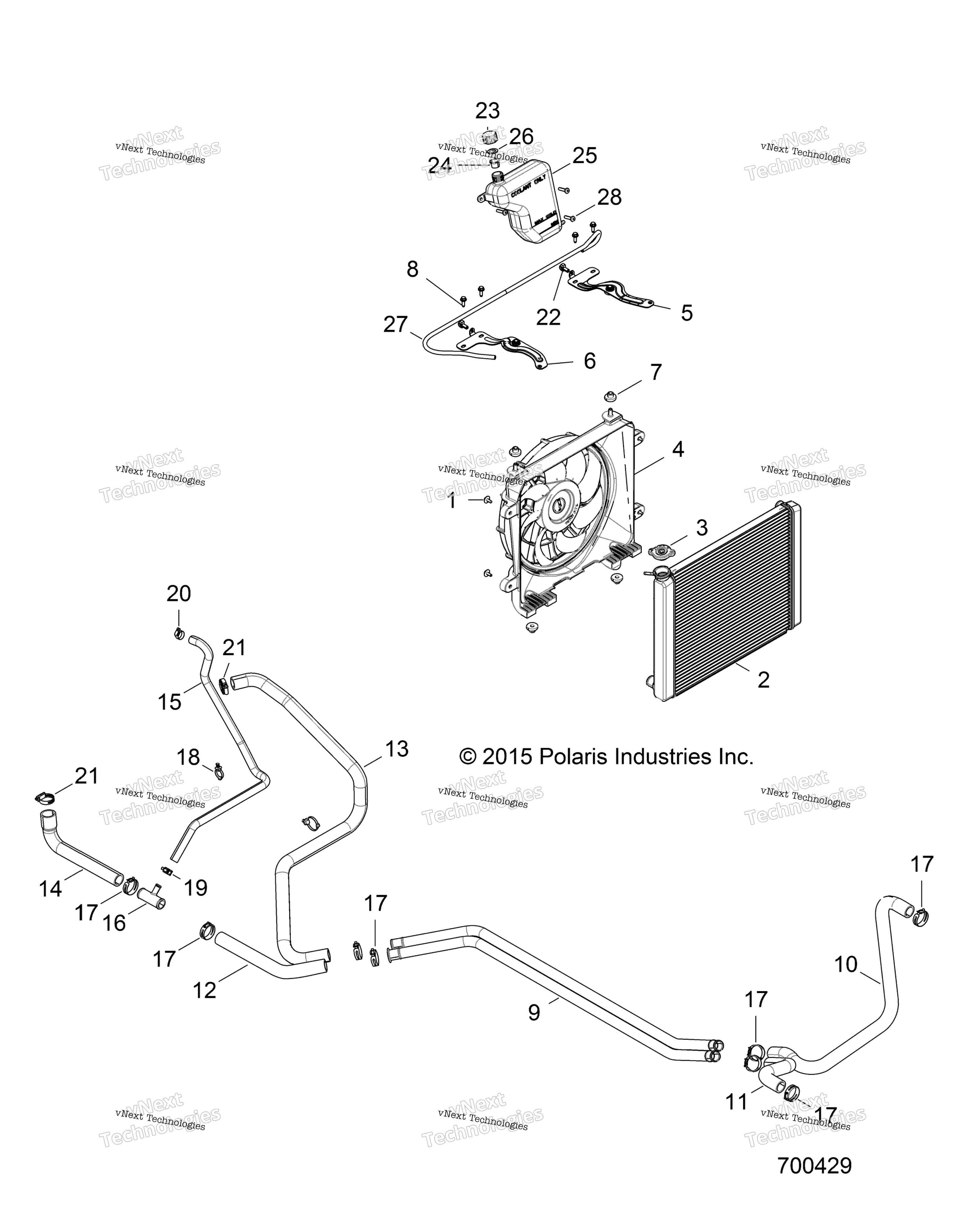

Схема двигателя, системы охлаждения для RANGER 570 FULL SIZE (R16RTA57A1/A4/A9/B1/B4/B9/EAP/EBP)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7516822
По запросу
2
RADIATOR ASSEMBLY art. 1240955
По запросу
3
PRESSURE CAP art. 1240899
По запросу
4
SHROUD FAN ASSEMBLY art. 2413196
По запросу
5
RADIATOR MOUNT BRACKET, LEFT, B art. 5256596-329
По запросу
6
RADIATOR MOUNT BRACKET, RIGHT, art. 5256597-329
По запросу
7
GROMMET art. 7052028
По запросу
8
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
9
COOLANT TUBE, 1 IN art. 5137818
По запросу
10
RADIUS HOSE, UPPER art. 5415596
По запросу
11
LOWER HOSE, RAD art. 5415595
По запросу
12
HOSE-ENG,IN art. 5415170
По запросу
13
ENGINE HOSE, OUT art. 5415171
По запросу
14
INLET AND BYPASS ENGINE HOSE art. 5415185
По запросу
15
HOSE-BYPASS art. 5415186
По запросу
16
TEE CONNECTOR, 1 X 1 X 0.5 art. 7052530
По запросу
17
Хомут Polaris art. 7080844
По запросу
18
ROUTING CLIP art. 7081496
По запросу
19
CLAMP-HOSE,SPRING,20MM art. 7081719
По запросу
20
HOSE CLAMP art. 7080474
По запросу
21
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
22
CLIP art. 7670102
По запросу
23
OVERFLOW CAP art. 5430743
По запросу
24
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
25
SURGE TANK art. 5439202
По запросу
26
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
27
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
28
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
