модель 2016 года
- Модель Ranger 570 Full-size
- Код модели RANGER 570 FULL SIZE (R16RTA57A1/A4/A9/B1/B4/B9/EAP/EBP)

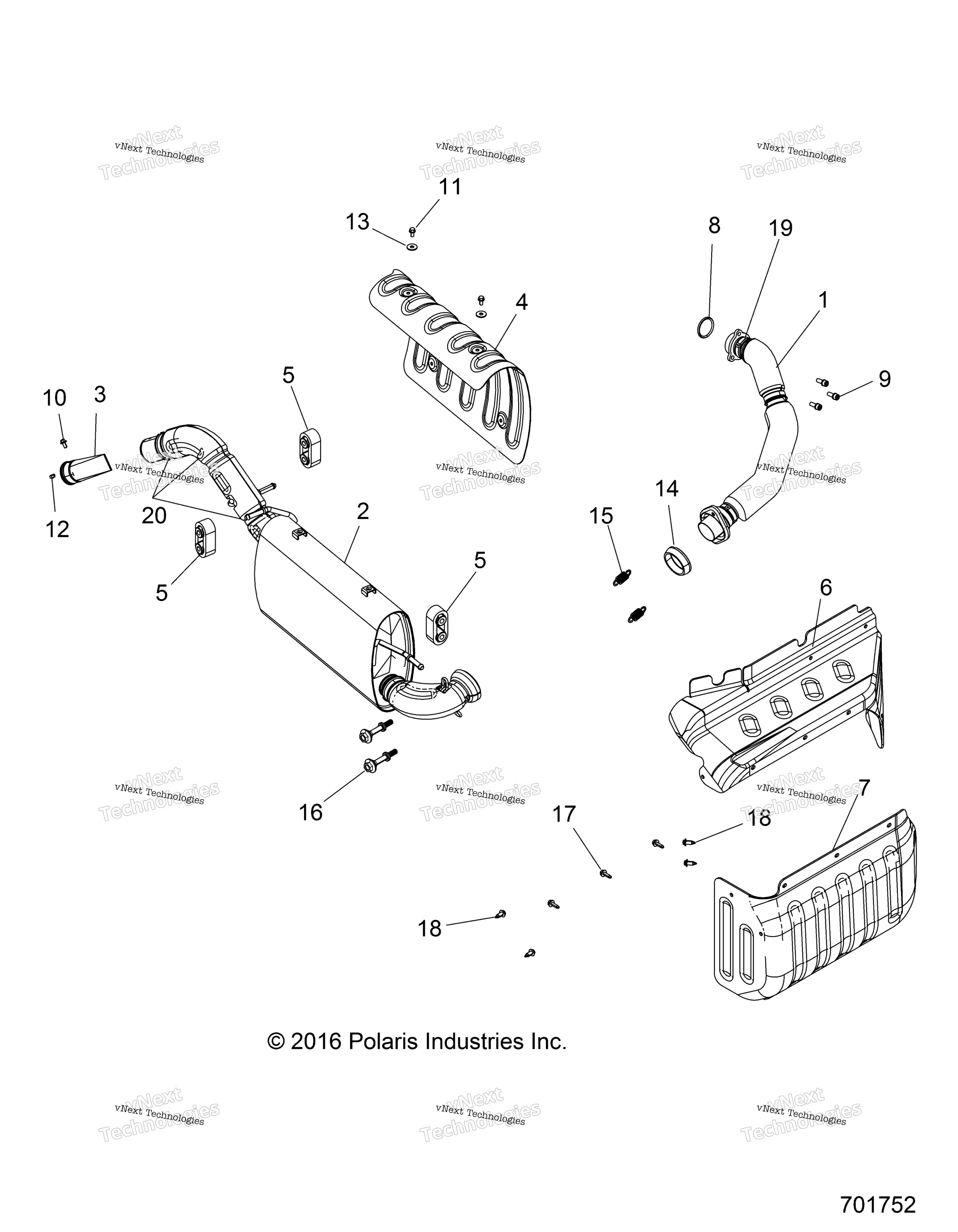

Схема двигателя, выхлопной системы для RANGER 570 FULL SIZE (R16RTA57A1/A4/A9/B1/B4/B9/EAP/EBP)
Схема
Детали
Номер
Наименование детали
Цена
1
HEADPIPE ASSEMBLY, RGR 570 [INCL. 19, HEADPIPE AND ALL SHIELDS AND CLAMPS] art. 1262696
По запросу
2
SILENCER ASSEMBLY, [INCL. 3-5,10-13, 20,ALL SHIELDS AND CLAMPS] art. 1262695
По запросу
3
SPARK ARRESTOR art. 1262123
По запросу
4
SILENCER SHIELD art. 5257719
По запросу
5
ISOLATOR MOUNT art. 5438965
По запросу
6
HEAT SHIELD FOIL, TOP art. 5813762
По запросу
7
HEAT SHIELD, FOIL, BOTTOM art. 5813763
По запросу
8
Прокладка выхлопной трубы Polaris art. 5253989
от 2 919 ₽
9
Болт 8X1.25PX22 мм Polaris art. 7518984
от 1 092 ₽
10
HEX FLANGE HD SCREW, 6 MM X 12 art. 7517257
По запросу
11
Болт Polaris art. 7518490
По запросу
12
NUT art. 7547120
По запросу
13
WASHER art. 7555935
По запросу
14
DOUBLE SPHERICAL GASKET, 2 IN art. 3610248
По запросу
15
SPHERICAL EXHAUST SPRING art. 7044274
По запросу
16
EXHAUST STUD, SPHERICAL art. 7520079
По запросу
17
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
18
Клипса Polaris art. 7661855
По запросу
19
HEAT SHIELD EXHAUST CLAMP art. 7081156
По запросу
20
EXHAUST HEAT SHIELD CLAMP art. 7081579
По запросу
