модель 2016 года
- Модель Ranger XP 900
- Код модели R16RT_87 RANGER 900 XP ALL OPTIONS R16RT_87 (R27)

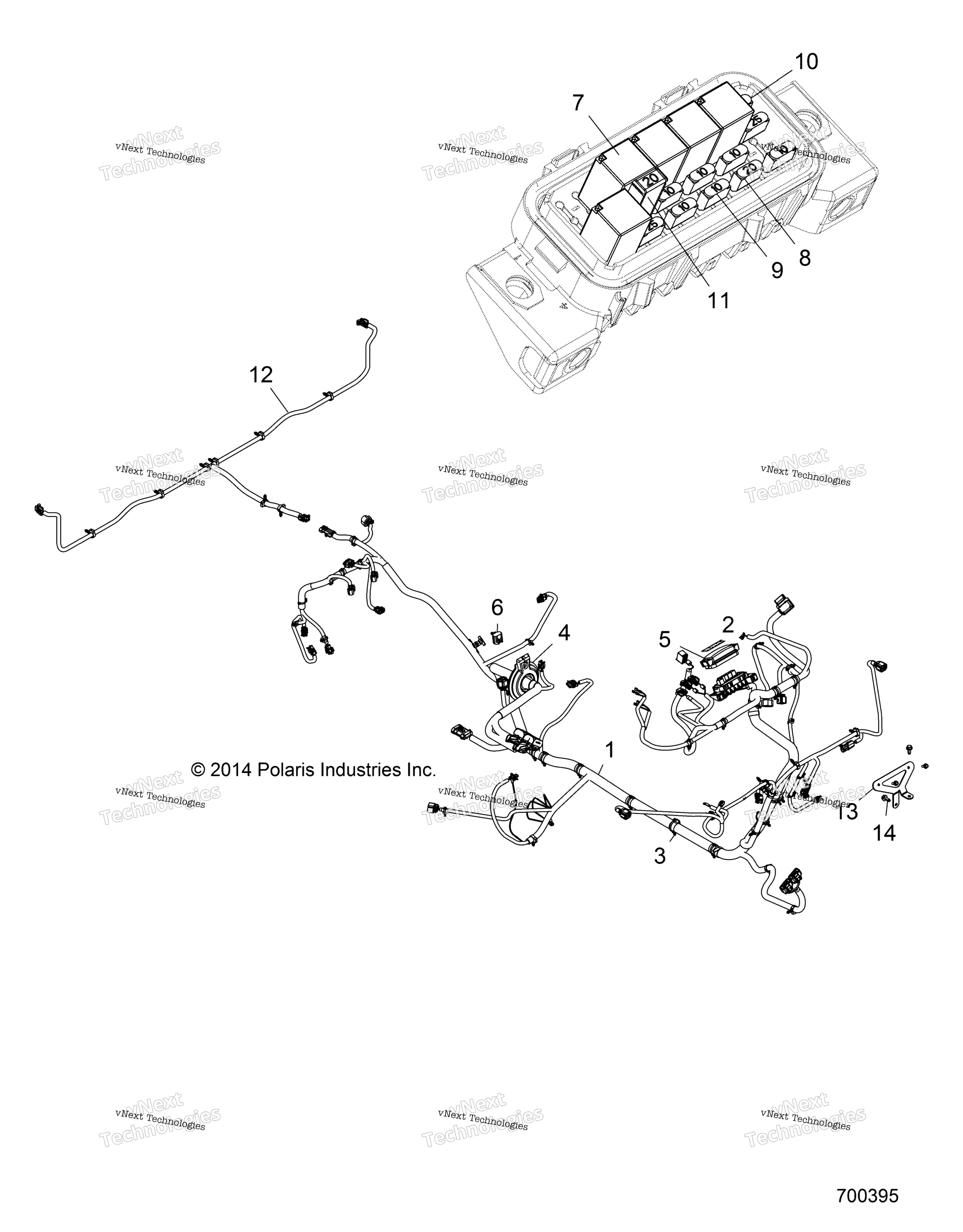

Схема электрооборудования, жгута проводов R16rtm87al для R16RT_87 RANGER 900 XP ALL OPTIONS R16RT_87 (R27)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS HARNESS, EPS, , MUD [INCL 2-11] art. 2413129
По запросу
2
DECAL, RELAY/FUSE BOX art. 7177866
По запросу
3
ROUTING CLIP art. 7081496
По запросу
4
GROMMET-CHASSIS HARNESS art. 5414435
По запросу
5
COVER-FUSEHOLDER art. 4012260
По запросу
6
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
7
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
8
FUSE, 20 AMP art. 4012811
По запросу
9
FUSE, 10 AMP art. 2434016
По запросу
10
MAIN FUSE, 30 AMP art. 2434015
По запросу
11
Реле 20А, 2 ножки Polaris art. 2410881
от 10 406 ₽
12
HARNESS BOX, art. 2411801
По запросу
13
BRKT-FUSE BOX MNT art. 5261800
По запросу
14
Болт кожуха Polaris art. 7518196
от 116 ₽
