модель 2016 года
- Модель Ranger XP 900
- Код модели R16RT_87 RANGER 900 XP ALL OPTIONS R16RT_87 (R27)

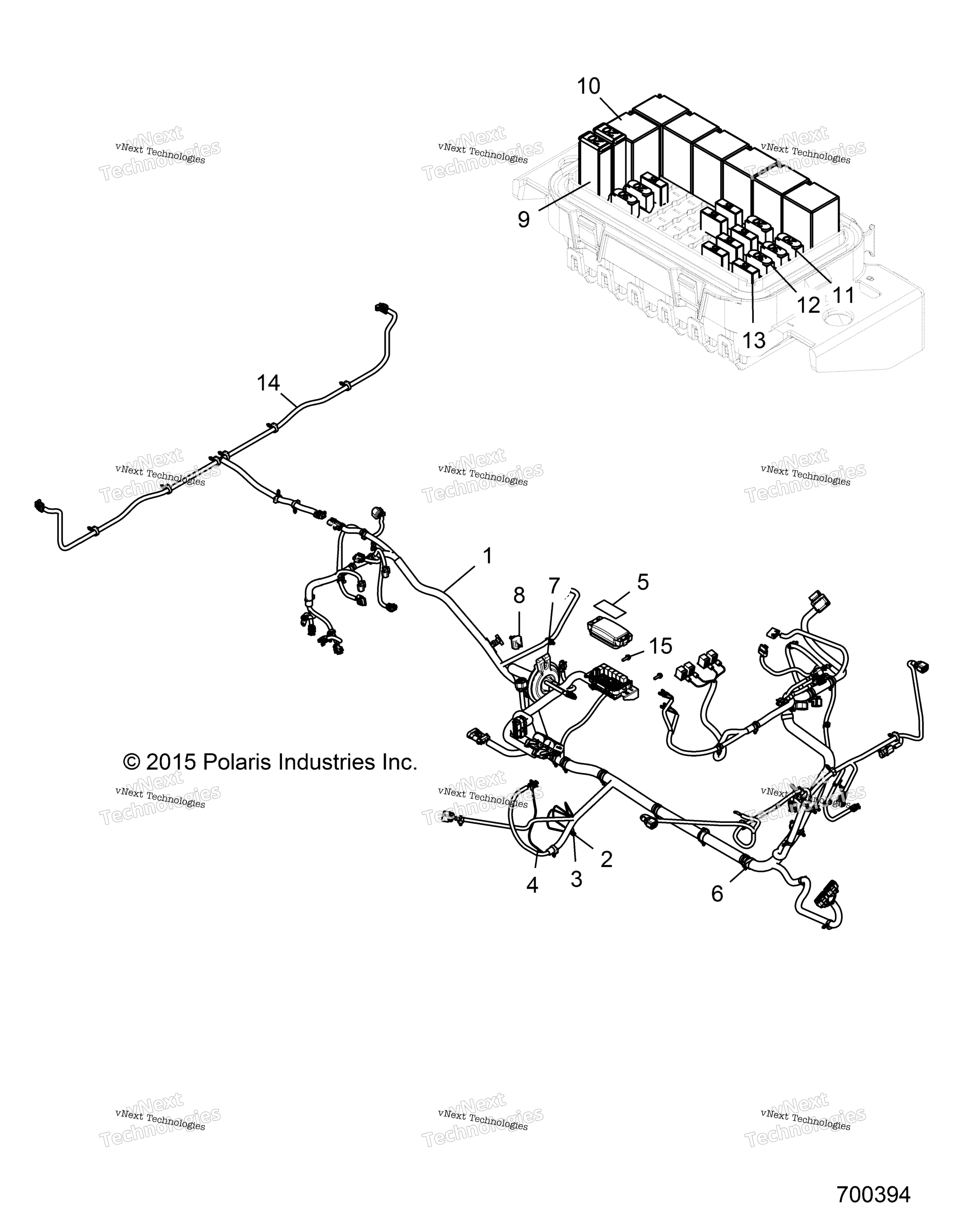

Схема электрооборудования, жгута проводов R16rtu87as для R16RT_87 RANGER 900 XP ALL OPTIONS R16RT_87 (R27)
Схема
Детали
Номер
Наименование детали
Цена
1
EPS CHASSIS HARNESS, NORTHSTAR [INCL 2-13] art. 2413127
По запросу
2
FUSIBLE KIT LINK, 2 MM, 6 MM, R art. 2203632
По запросу
3
FUSIBLE LINK KIT, 1.0 MM art. 2202670
По запросу
4
FUSIBLE LINK KIT, 0.8 MM art. 2202607
По запросу
5
DECAL-RELAY/FUSE BLK,N.STAR,LE art. 7183186
По запросу
6
ROUTING CLIP art. 7081496
По запросу
7
GROMMET-CHASSIS HARNESS art. 5414435
По запросу
8
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
9
Предохранитель 20А Polaris art. 4011372
По запросу
10
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
11
FUSE, 20 AMP art. 4012811
По запросу
12
MAIN FUSE, 30 AMP art. 2434015
По запросу
13
FUSE, 15 AMP art. 4010859
По запросу
14
HARNESS BOX, art. 2411801
По запросу
15
HEX FLANGE SCREW, 6 MM X 1.0 MM art. 7519121
По запросу
