модель 2017 года
- Модель Ace 150
- Код модели ACE 150 MD (A17HAA15N7)

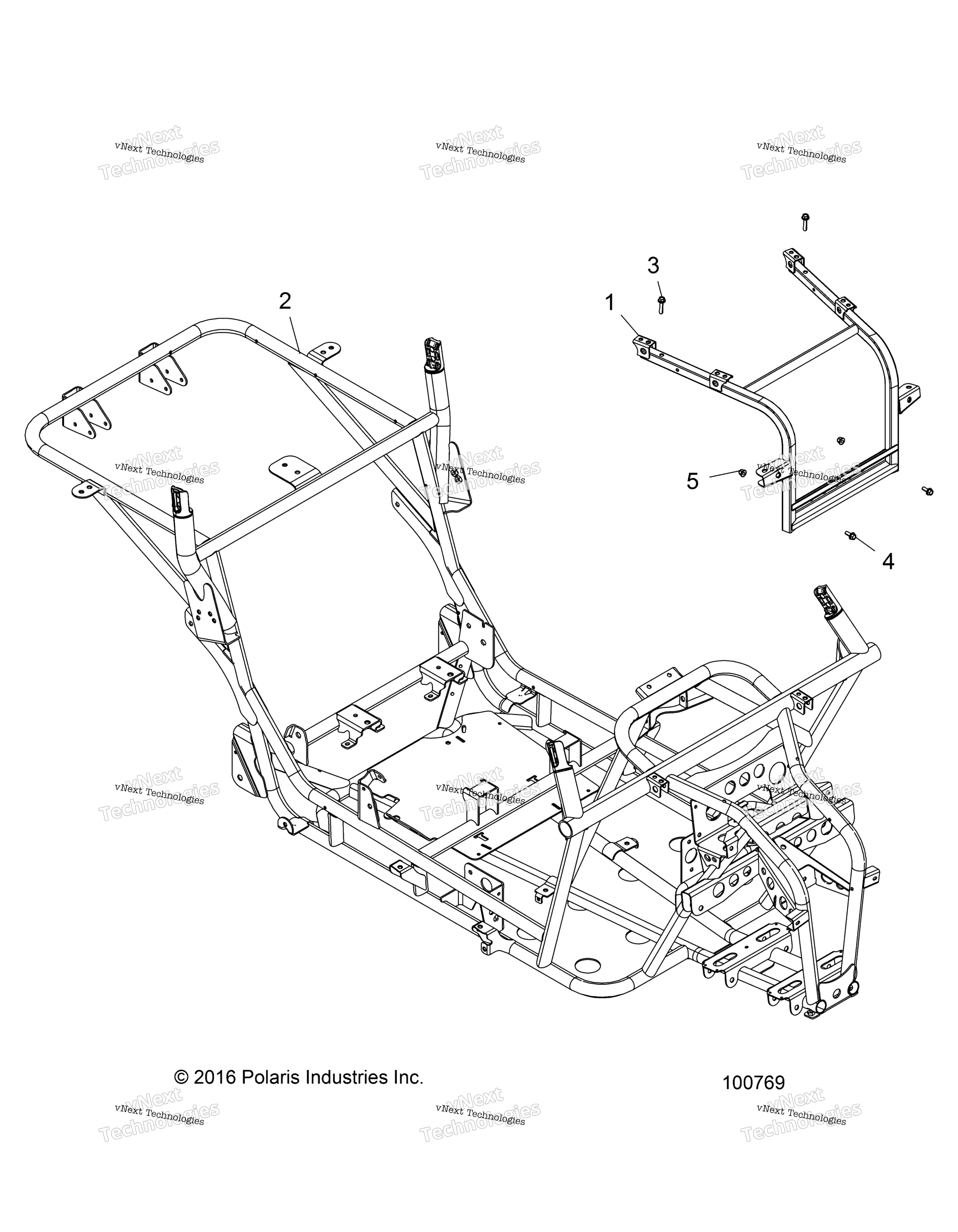

Схема шасси, основной рамы для ACE 150 MD (A17HAA15N7)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS WELD, FRONT, MATTE BLAC art. 1022687-458
По запросу
2
MAIN FRAME WELD, MATTE BLACK art. 1022688-458
По запросу
3
SCR-M6X1.0X30 8.8 HXFL ZOD art. 7518993
По запросу
4
HEX FLANGE SCREW, 6 MM X 16 MM art. 7518548
По запросу
5
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
