модель 2017 года
- Модель Ace 150
- Код модели ACE 150 MD (A17HAA15N7)

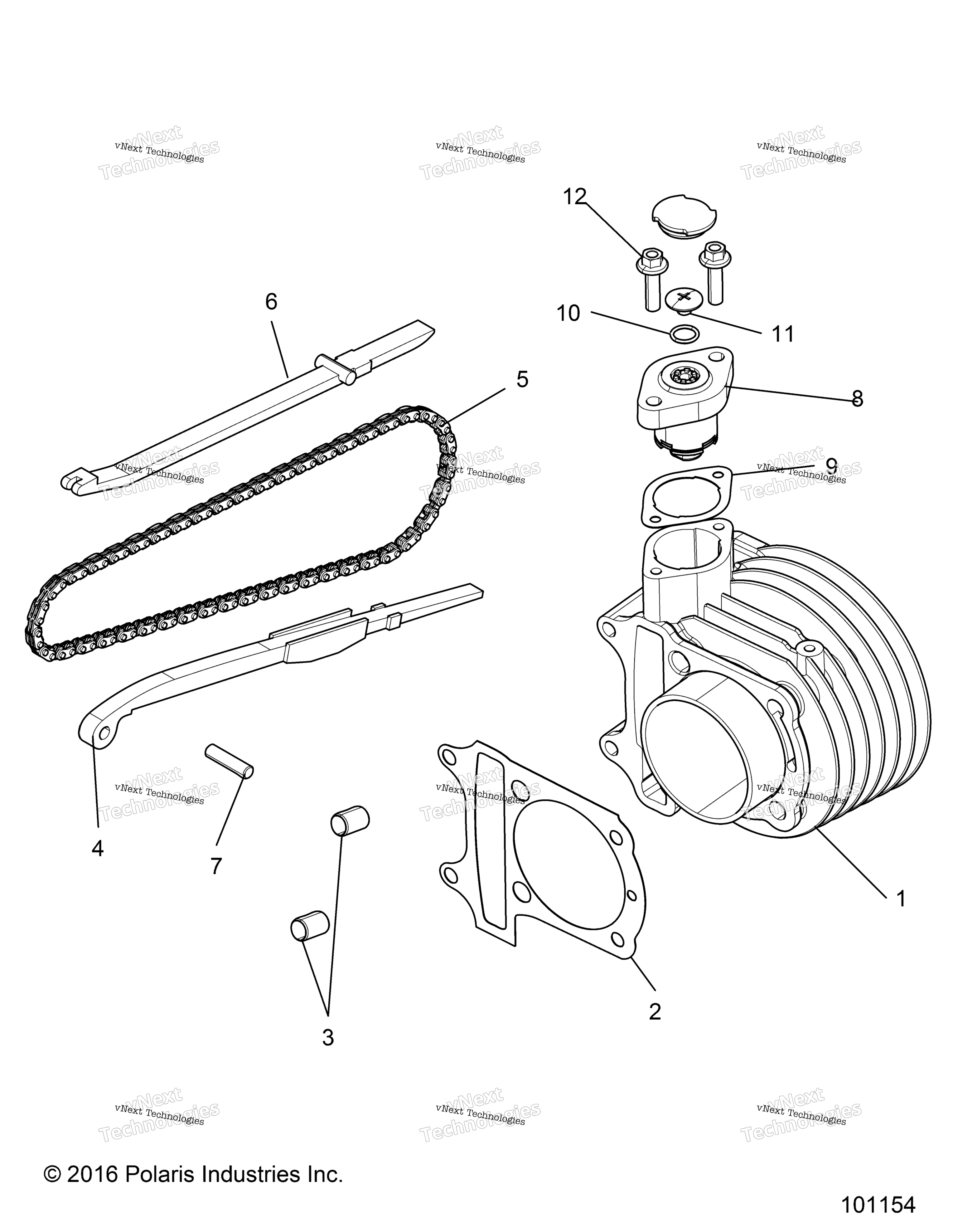

Схема двигателя, цилиндра Comp для ACE 150 MD (A17HAA15N7)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER BLOCK art. 3050055
По запросу
2
CYLINDER HEAD GASKET art. 3050355
По запросу
3
DOWEL PIN 10X16 art. 3050047
По запросу
4
PLATE-CHAIN GUIDE art. 3050058
По запросу
5
TIMING CHAIN art. 3050059
По запросу
6
TENSION PLATE art. 3050060
По запросу
7
TENSION ROD FIXED PIN art. 3050061
По запросу
8
ASM TENSIONER art. 3050062
По запросу
9
GASKET-TENSIONER art. 3050347
По запросу
10
O-RING 9.5X1.5 art. 3050064
По запросу
11
BOLT-TENSION PLATE art. 3050065
По запросу
12
BOLT M6X22 art. 3050331
По запросу
