модель 2017 года
- Модель Ace 150
- Код модели ACE 150 MD (A17HAA15N7)

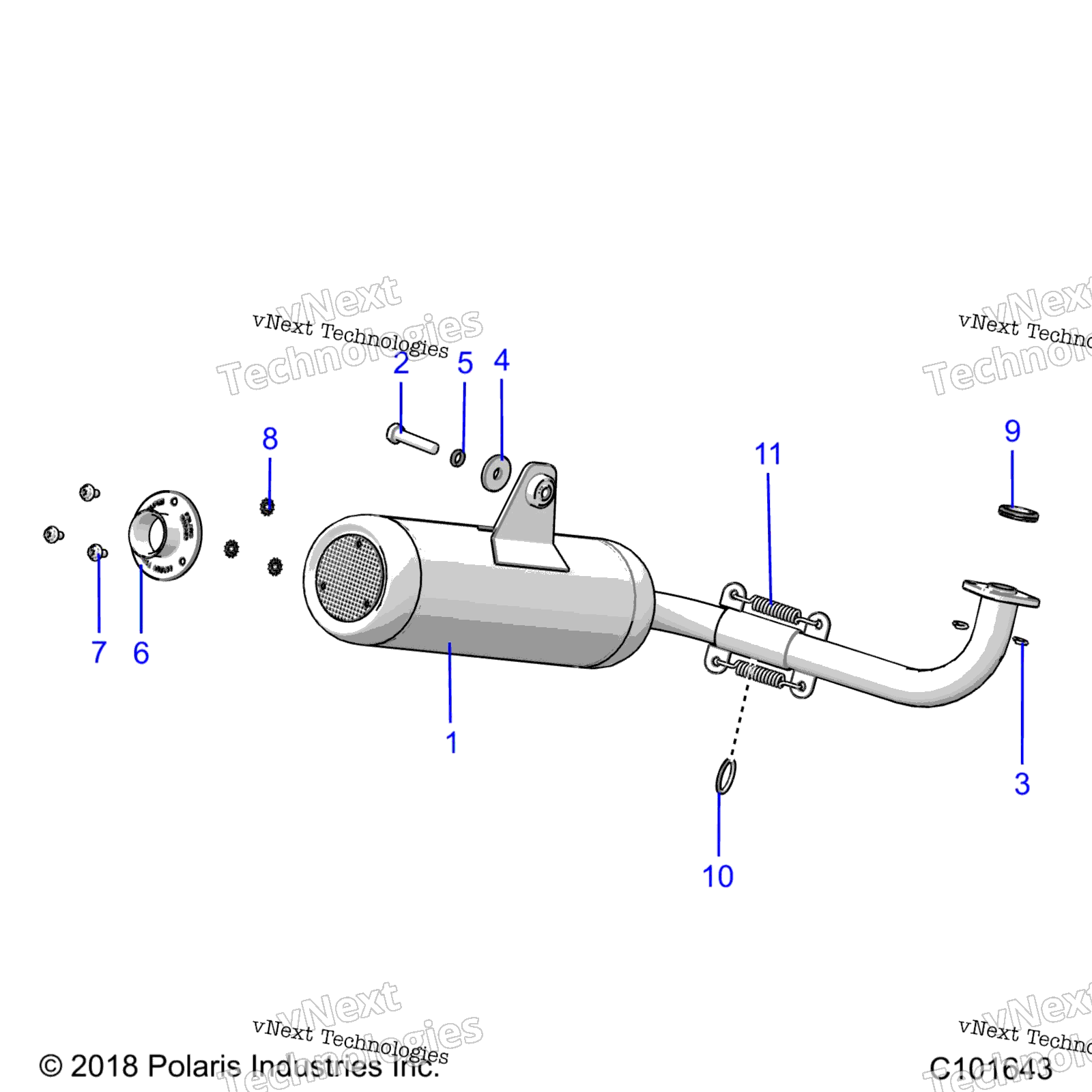

Схема двигателя, выхлопной системы для ACE 150 MD (A17HAA15N7)
Схема
Детали
Номер
Наименование детали
Цена
1
SILENCER ASSEMBLY [INCL.6,7,8] art. 1263021
По запросу
2
SCR-M8X1.25X40 HX/CP SS art. 7518258
По запросу
3
WASHER, SPLIT LOCK art. 7552804
По запросу
4
WASHER,RETAINING,8.5X28X3 art. 7555982
По запросу
5
Контршайба Polaris art. 7556111
По запросу
6
WELD-SPARK ARRESTOR,150 art. 1263023
По запросу
7
SCR-HXFLTX-M5X.8X10 8.8ZOD TDF art. 7519068
По запросу
8
WASHER art. 7571602
По запросу
9
EXHAUST SEAL, GASKET [TO 9/1/2017] art. 3050354
По запросу
10
METAL GASKET, EXHAUST, SLIPJOIN art. 5142182
По запросу
11
SPRING-EXHAUST art. 7045687
По запросу
