модель 2017 года
- Модель Ace 570
- Код модели ACE 570 EFI EURO (A17DAA57F5)

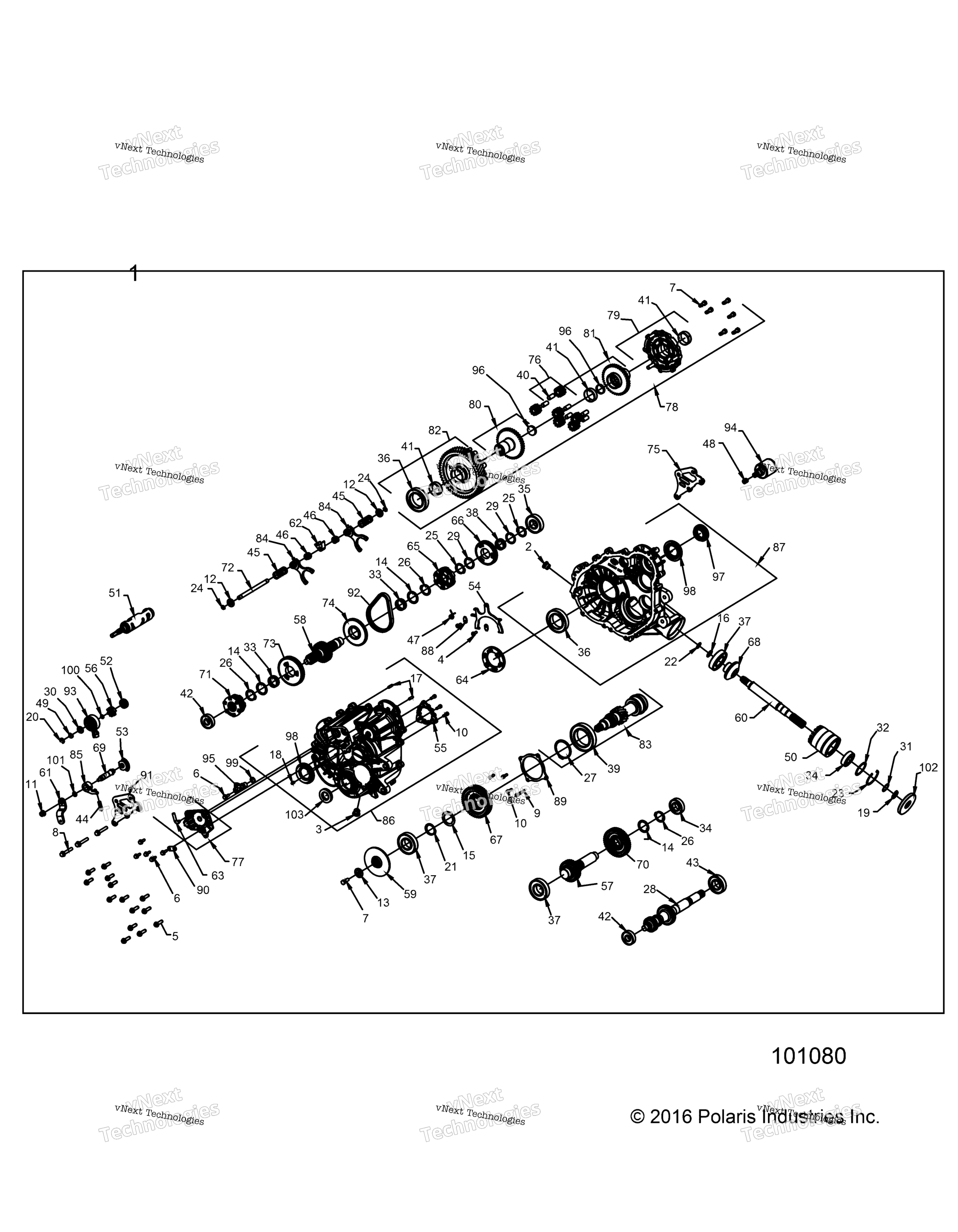

Схема трансмиссии, главного редуктора для ACE 570 EFI EURO (A17DAA57F5)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-GEARCASE,30MM BTD,EU,PB [INCL. ALL] art. 1333733
По запросу
2
Пробка заливная Polaris art. 3234755
По запросу
3
SOCKET HEAD W/ MAG PLUG 18 MM X art. 3234756
По запросу
4
SCREW, TORX PAN HD M6 X 1 X 16 art. 3234309
По запросу
5
HEX HEAD FLANGE SCREW 8MMX1.25M art. 3234898
По запросу
6
SCREW art. 3235206
По запросу
7
SCREW CAP, 8 MM X 1.25 MM X 20 art. 3236169
По запросу
8
SCREW art. 3235207
По запросу
9
SCREW, 6 MM X 1.0 MM 40 MM art. 3235208
По запросу
10
SOCKET HEAD SCREW, 6 MM X 1 MM art. 3235332
По запросу
11
HEXFLANGE NUT, NYLON, 8 MM X 1. art. 3235210
По запросу
12
Шайба Polaris art. 3234091
По запросу
13
WASHER-FENDER,5/16-1.25 art. 3234952
По запросу
14
WASHER art. 3235211
По запросу
15
WASHER art. 3235212
По запросу
16
WASHER art. 3235213
По запросу
17
PIN, DOWEL, 6 X 20 art. 3234330
По запросу
18
SPRING-SLOTTED PIN,6MM art. 7043746
По запросу
19
SNAP RING art. 3233106
По запросу
20
RETAINING RING art. 3233834
По запросу
21
RETAINING RING art. 3233364
По запросу
22
EXTERNAL RETAINING RING art. 3234318
По запросу
23
RING,RETAININGBASICINTRNL2.047 art. 3234269
По запросу
24
Стопорное кольцо Polaris art. 3234090
По запросу
25
Стопорное кольцо Polaris art. 3234205
По запросу
26
Стопорное кольцо КПП Polaris art. 3235214
По запросу
27
RETAINING RING art. 3235216
По запросу
28
INPUT SHAFT art. 3235763
По запросу
29
Шайба КПП Polaris art. 3233378
По запросу
30
THRUST WASHER, .446 X .88 X .02 art. 3234642
По запросу
31
SHIM 1.180 X .995 art. 3234272
По запросу
32
SHIM, 2.040 OD X 1.630 ID art. 3234273
По запросу
33
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
34
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 2 шт.
35
Подшипник КПП Polaris art. 3233020
По запросу
36
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
37
Подшипник Polaris art. 3234065
от 6 426 ₽
Аналог
18 820 ₽
Требуется 3 шт.
38
Подшипник КПП игольчатый Polaris art. 3233384
По запросу
39
Подшипник Polaris art. 3235218
от 7 907 ₽
40
PLAIN BEARING, 10 X 12 X 25 art. 3234239
По запросу
41
PLAIN BEARING, 40 X 44 X 15 art. 3234241
По запросу
42
Подшипник КПП Polaris art. 3234652
По запросу
43
Подшипник КПП Polaris art. 3235496
По запросу
44
Пружина КПП Polaris art. 3233830
По запросу
45
Пружина КПП Polaris art. 3234078
По запросу
46
COMPRESSION SPRING art. 3234089
По запросу
47
Пружина Polaris art. 3234276
По запросу
48
SPRING,COMPRSSN.54ODX.44IDX.05 art. 3234277
По запросу
49
SPRING WASHER art. 3235327
По запросу
50
Натяжная гайка выходного вала КППП Polaris art. 3234278
По запросу
51
SHIFT DRUM art. 3235463
По запросу
52
Шестерня переключения КПП Polaris art. 3233839
По запросу
53
Шестерня переключения передач Polaris art. 3233832
По запросу
54
Вилка переключения Polaris art. 3235455
По запросу
55
PARK PLATE art. 3235456
По запросу
56
DETENT STAR art. 3235603
По запросу
57
Шестерня КПП 29 зубьев Polaris art. 3235223
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
58
Вал КПП Polaris art. 3235224
По запросу
59
DISC BRAKE art. 3235372
По запросу
60
Вал Polaris art. 3235394
По запросу
61
BELLCRANK art. 3235629
По запросу
62
Муфта КПП Polaris art. 3234073
По запросу
63
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
64
ENGAGEMENT DOG art. 3234928
По запросу
65
Муфта КПП Polaris art. 3235233
По запросу
66
Звезда КПП 53 зуба Polaris art. 3235234
По запросу
67
STAGE 3 GEAR, 46 TOOTH art. 3235236
По запросу
68
Шестерня 13 зубьев Polaris art. 3235237
По запросу
69
SHIFT SHAFT art. 3235238
По запросу
70
STAGE 2 GEAR, 44 TOOTH art. 3235229
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
71
Собачка переключения Polaris art. 3235457
По запросу
72
Вал КПП Polaris art. 3235542
По запросу
73
GEAR, 64T art. 3235774
По запросу
74
Шестерня реверса 48 зубьев Polaris art. 3235755
По запросу
75
WELD-BKT,MNT,RR(422042/422100) art. 3235527
По запросу
76
GEAR SUBASSEMBLY (INCLUDES BUSHING) art. 3234469
По запросу
77
SECTOR GEARS COVER (INCLUDES ALL HARDWARE) art. 3235713
По запросу
78
LOCKING DIFFERENTIAL art. 3235373
По запросу
79
COVER SUBASSEMBLY (INCLUDES PLUG,BUSHING) art. 3235376
По запросу
80
Шестерня КПП 39 зубьев Polaris art. 3235374
По запросу
81
Шестерня КПП 39 зубьев Polaris art. 3235375
По запросу
82
GEAR SUBASSEMBLY, 53 TOOTH (INCL. PINS, BUSHING, BEARING) art. 3235378
По запросу
83
PINION SUBASSEMBLY (INCL. BEARING, RET. RING) art. 3235371
По запросу
84
Вилка переключения Polaris art. 3235454
от 12 485 ₽
85
ROLLER PAWL art. 3235452
По запросу
86
CASE SUBASSEMBLY, RIGHT (INCLUDES ALL HARDWARE) art. 3235832
По запросу
87
CASE SUBASSEMBLY, LEFT (INCLUDES ALL HARDWARE) art. 3235863
По запросу
88
Стопор вилки Polaris art. 3234934
По запросу
89
CENTER DRIVE BEARING COVER (CENTER DRIVE) art. 3235241
По запросу
90
BRKT-MOUNT(430592) art. 3235350
По запросу
91
BRKT-MNT,REAR (422042/422100) art. 3235528
По запросу
92
Цепь КПП Polaris art. 3234737
По запросу
93
Датчик КПП Polaris art. 7661999
По запросу
94
Соленоид включения заднего дифференциала Polaris art. 3235478
от 35 333 ₽
95
TRANSMISSION SPEED SENSOR art. 4013908
от 2 000 ₽
96
EXPANSION PLUG, 1 1/4 art. 3234249
По запросу
97
Сальник КПП Polaris art. 3235495
По запросу
98
Сальник 40 X 70 X 7/12.5 мм Polaris art. 3235830
По запросу
99
Кольцо уплотнительное Polaris art. 3234302
от 1 187 ₽
100
O-RING art. 3233836
По запросу
101
O-RING art. 3233828
По запросу
102
Сальник Polaris art. 3234113
от 5 156 ₽
Аналог
18 820 ₽
Требуется 1 шт.
103
Сальник Polaris art. 3234892
от 5 000 ₽
