модель 2017 года
- Модель Ace 570
- Код модели ACE 570 EFI EURO (A17DAA57F5)

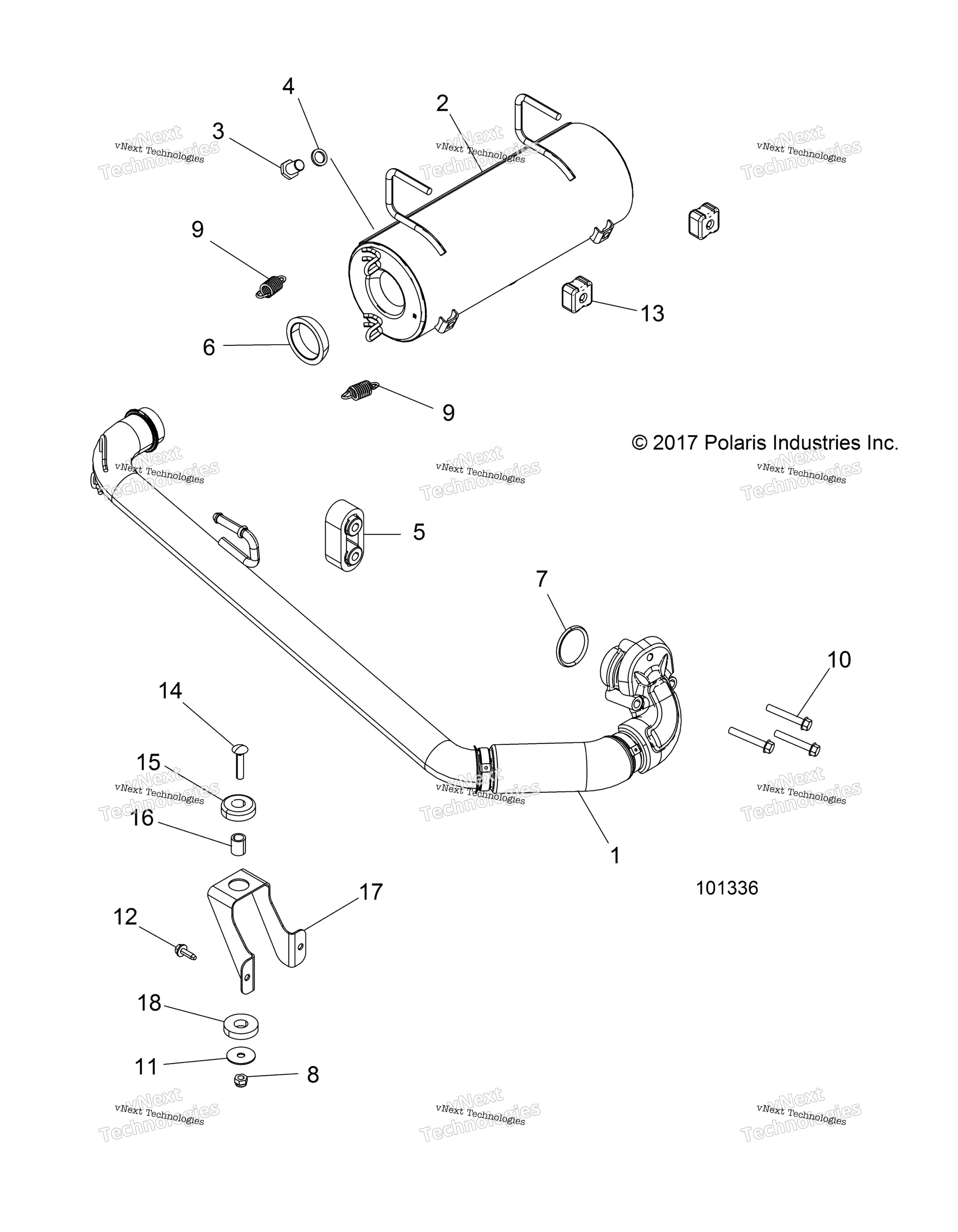

Схема двигателя, выхлопной системы для ACE 570 EFI EURO (A17DAA57F5)
Схема
Детали
Номер
Наименование детали
Цена
1
EXHAUST PIPE ASSEMBLY art. 1262488
По запросу
2
EXHST SILENCER WELD HGH TMP PWD art. 1262487-489
По запросу
3
Болт Polaris art. 7512666
По запросу
4
Шайба Polaris art. 7556230
По запросу
5
ISOLATOR MOUNT art. 5438965
По запросу
6
Кольцо выхлопной трубы Polaris art. 3610181
от 4 179 ₽
7
Прокладка выхлопной трубы Polaris art. 5253989
от 2 919 ₽
8
Гайка Polaris art. 7542324
от 160 ₽
9
Пружина глушителя Polaris art. 7041789
от 1 092 ₽
10
M8X60 HEX FLANGE BOLT art. 7520828
По запросу
11
Шайба Polaris art. 7555716
от 250 ₽
12
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
13
Демпфер глушителя Polaris art. 5413383
По запросу
14
Болт Polaris art. 7515316
По запросу
15
VIBRATION DAMPER art. 5414946
По запросу
16
Втулка крепления глушителя Polaris art. 5010192
от 450 ₽
17
MOUNT-EXHAUST,LOWER art. 5258177
По запросу
18
WASHER, 15.4 X 38.1 X 7.9, RUBB art. 5414945
По запросу
