модель 2017 года
- Модель Ace 570
- Код модели ACE 570 EFI EURO (A17DAA57F5)

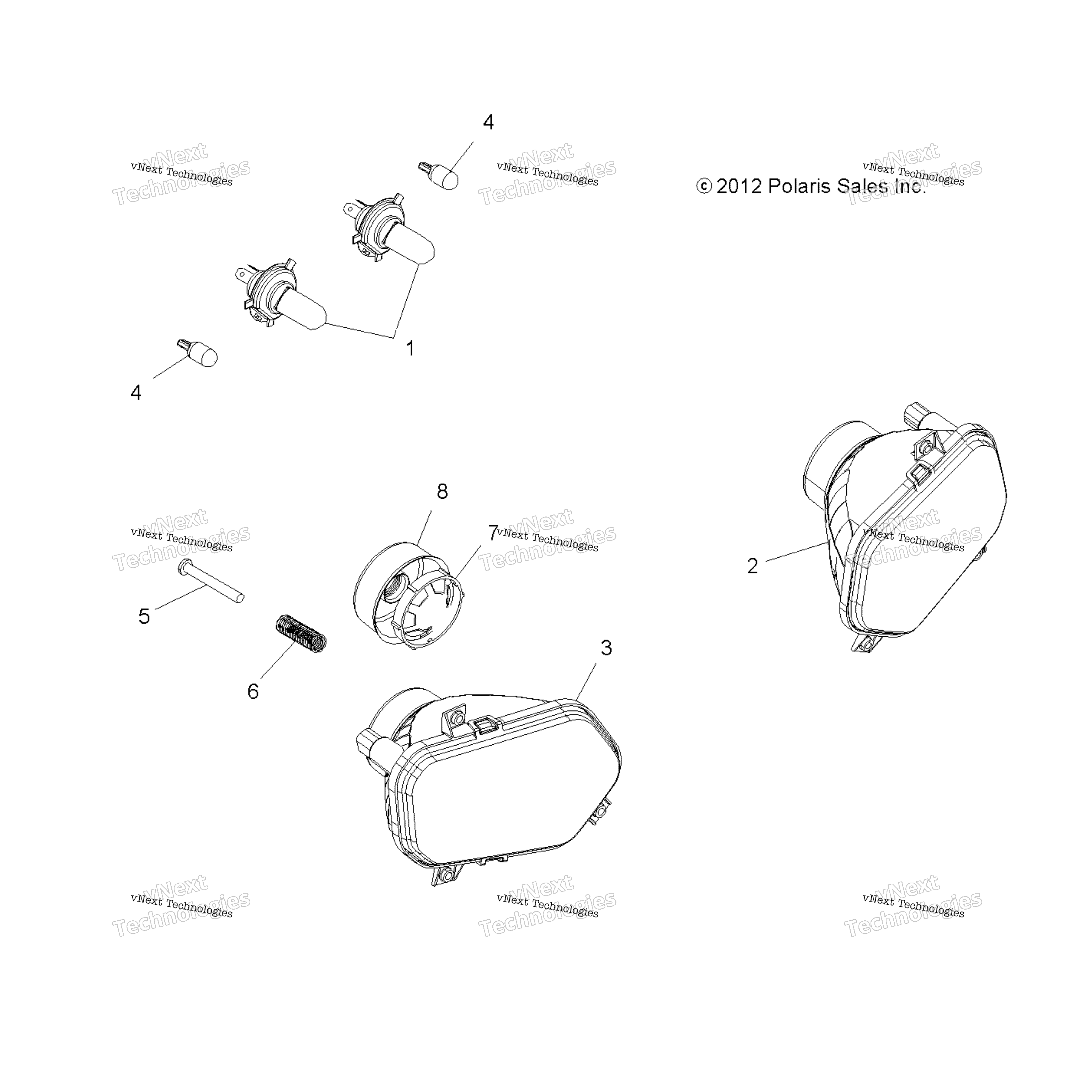

Схема electrical, фары для ACE 570 EFI EURO (A17DAA57F5)
Схема
Детали
Номер
Наименование детали
Цена
1
HEADLIGHT BULB, 55/60 WATT art. 4011524
По запросу
2
HEADLIGHT ASSEMBLY, LEFT [INCL. 6, BULB] art. 2411142
По запросу
3
HEADLIGHT ASSEMBLY, RIGHT [INCL. 6, BULB] art. 2411143
По запросу
4
TAILLIGHT BULB art. 4010340
По запросу
5
SCREW, 1.12 art. 7512078
По запросу
6
HEADLIGHT SPRING art. 7043816
По запросу
7
COLLAR LOCK art. 4032077
По запросу
8
HEADLIGHT BOOT art. 5411120
По запросу
