модель 2018 года
- Модель Ace 570
- Код модели ACE 570 (A18DAE57B2)

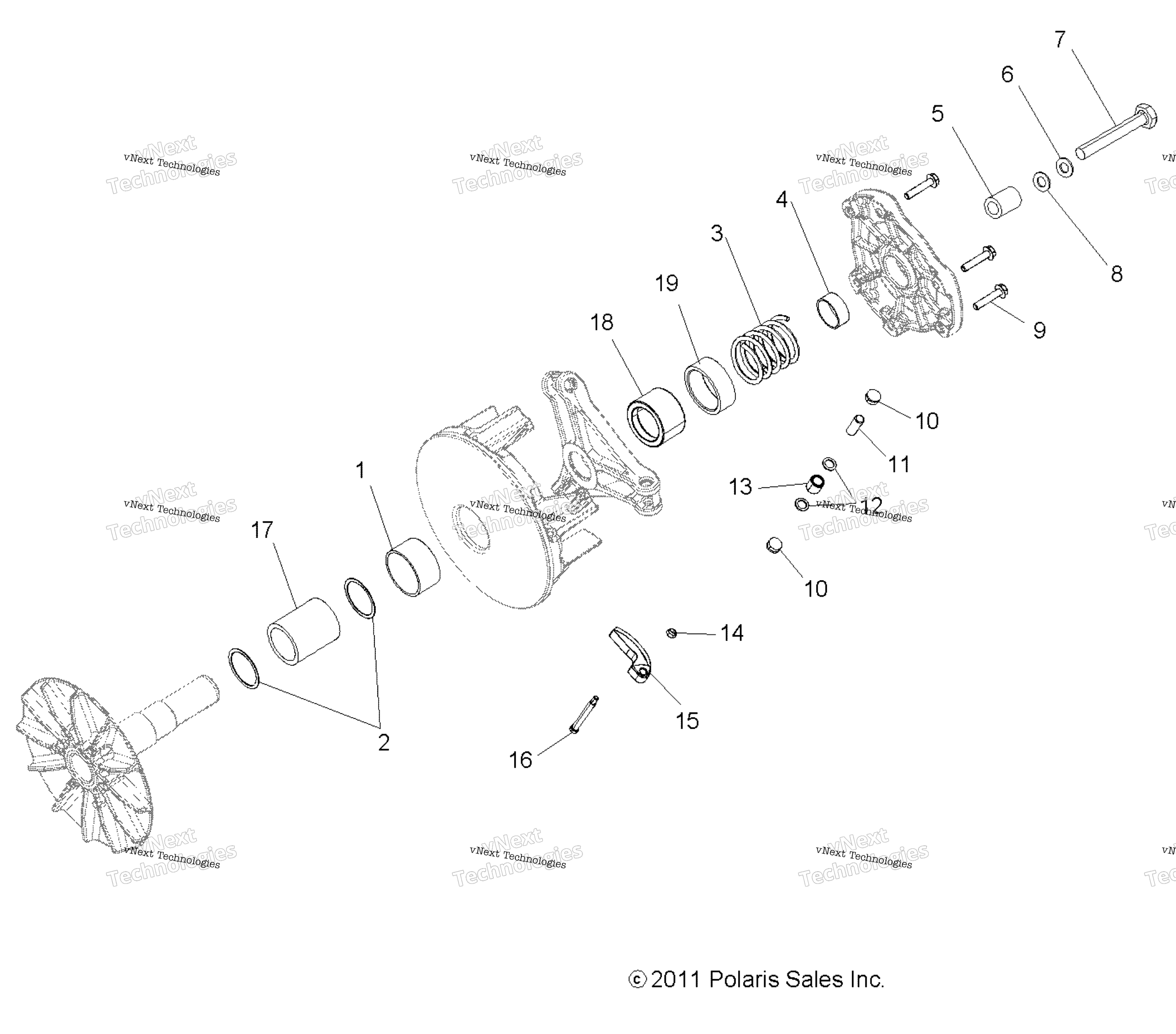

Схема трансмиссии, первичного сцепления для ACE 570 (A18DAE57B2)
Схема
Детали
Номер
Наименование детали
Цена
0
Вариатор ведущий Polaris art. 1323255
от 3 990 ₽
Аналог
3 990 ₽
Требуется 1 шт.
1
Втулка ведущего вариатора Polaris art. 3514492
от 2 310 ₽
2
Шайба-прокладка Polaris art. 7556335
от 450 ₽
3
SPRING CLUTCH 35-240 art. 7043594
По запросу
4
Втулка ведущего вариатора Polaris art. 3514684
от 1 596 ₽
5
Втулка Polaris art. 5430261
По запросу
6
Шайба Polaris art. 7575202
от 263 ₽
7
Болт ведущего вариатора Polaris art. 7519287
от 5 775 ₽
8
Шайба Polaris art. 5210748
По запросу
9
SCR-1/4-20X1.25 HX/FL GR5 art. 7518062
По запросу
10
Слайдер вариатора Polaris art. 5439254
от 4 694 ₽
Аналог
13 545 ₽
Требуется 6 шт.
Аналог
24 948 ₽
Требуется 6 шт.
11
Палец роллера вариатора Polaris art. 5020422
от 882 ₽
Аналог
24 948 ₽
Требуется 3 шт.
12
Шайба втулки вариатора Polaris art. 5438247
от 12 695 ₽
Аналог
13 545 ₽
Требуется 6 шт.
Аналог
22 869 ₽
Требуется 6 шт.
Аналог
12 695 ₽
Требуется 6 шт.
Аналог
24 948 ₽
Требуется 6 шт.
13
Ролик вариатора Polaris art. 1321457
от 5 208 ₽
Аналог
13 545 ₽
Требуется 3 шт.
14
Гайка оси грузика вариатора Polaris art. 7541906
от 1 300 ₽
Аналог
1 701 ₽
Требуется 3 шт.
Аналог
2 100 ₽
Требуется 3 шт.
15
Грузик вариатора Polaris art. 5632409
По запросу
16
Ось грузика вариатора Polaris art. 7512266
от 788 ₽
Аналог
1 701 ₽
Требуется 3 шт.
Аналог
24 948 ₽
Требуется 3 шт.
17
Подшипник игольчатый Polaris art. 3514609
от 2 490 ₽
18
Втулка обгонной муфты ведущего вариатора Polaris 5632328 art. 5633000
По запросу
19
SPACER CLUTCH LIMITER art. 5438823
По запросу
