модель 2018 года
- Модель Ace 570
- Код модели ACE 570 (A18DAE57B2)

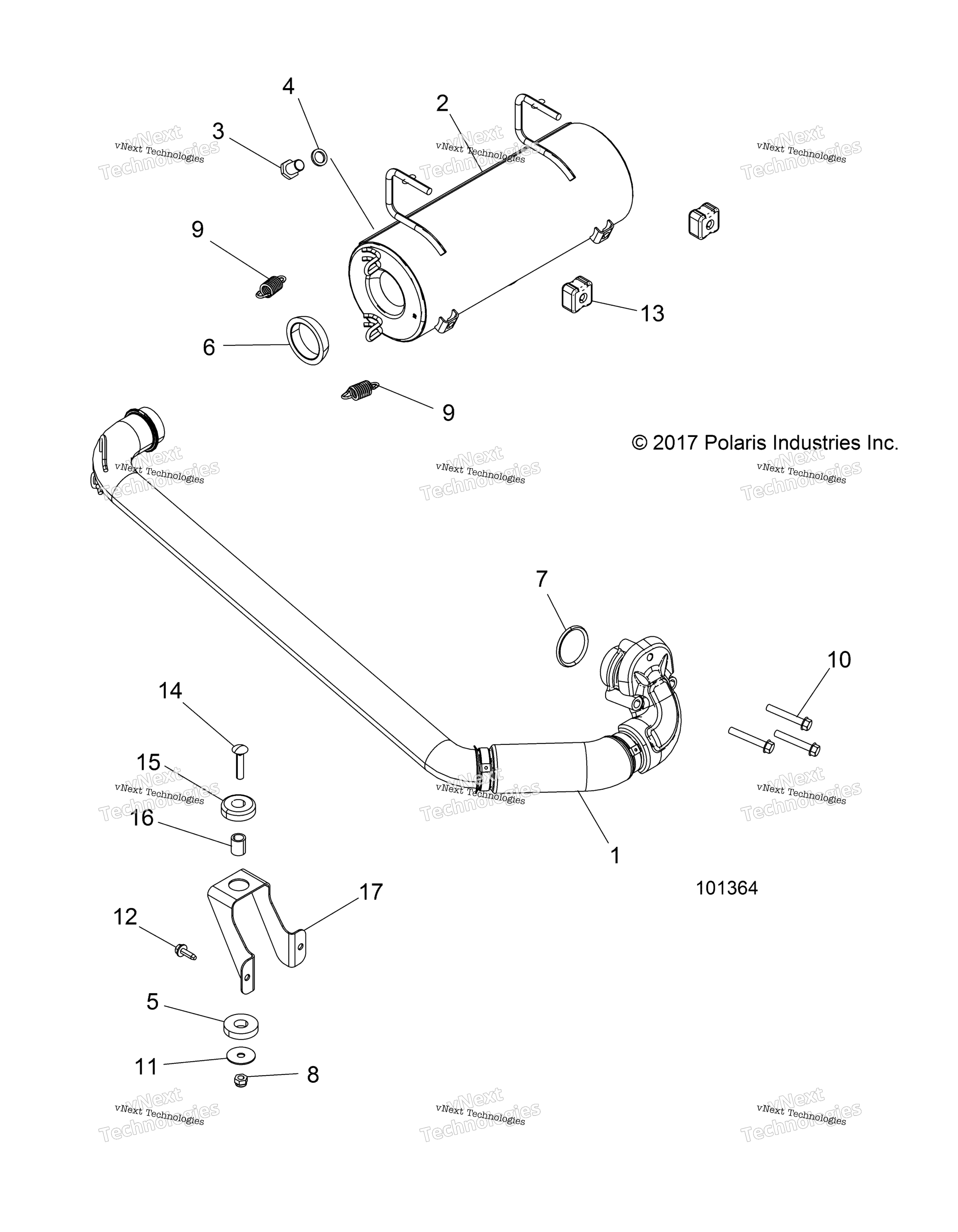

Схема двигателя, выхлопной системы для ACE 570 (A18DAE57B2)
Схема
Детали
Номер
Наименование детали
Цена
1
EXHAUST PIPE ASSEMBLY art. 1263115
По запросу
2
WELD-EXHAUST SILENCER [INCL. 2,3] art. 1263118
По запросу
3
BOLT-1/2-13 X5/8 HHCS 304 SS art. 7520756
По запросу
4
WASHER-CLEAN OUT .51X75X.09 art. 7557077
По запросу
5
WASHER, 15.4 X 38.1 X 7.9, RUBB art. 5414945
По запросу
6
Кольцо выхлопной трубы Polaris art. 3610181
от 4 179 ₽
7
Прокладка выхлопной трубы Polaris art. 5253989
от 2 919 ₽
8
Гайка Polaris art. 7542324
от 160 ₽
9
Пружина глушителя Polaris art. 7041789
от 1 092 ₽
10
M8X60 HEX FLANGE BOLT art. 7520828
По запросу
11
Шайба Polaris art. 7555716
от 250 ₽
12
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
13
Демпфер глушителя Polaris art. 5413383
По запросу
14
Болт Polaris art. 7515316
от 310 ₽
15
VIBRATION DAMPER art. 5414946
По запросу
16
Втулка крепления глушителя Polaris art. 5010192
от 450 ₽
17
MOUNT-EXHAUST,LOWER art. 5258177
По запросу
