модель 2018 года
- Модель Ace 570
- Код модели ACE 570 (A18DAE57B2)

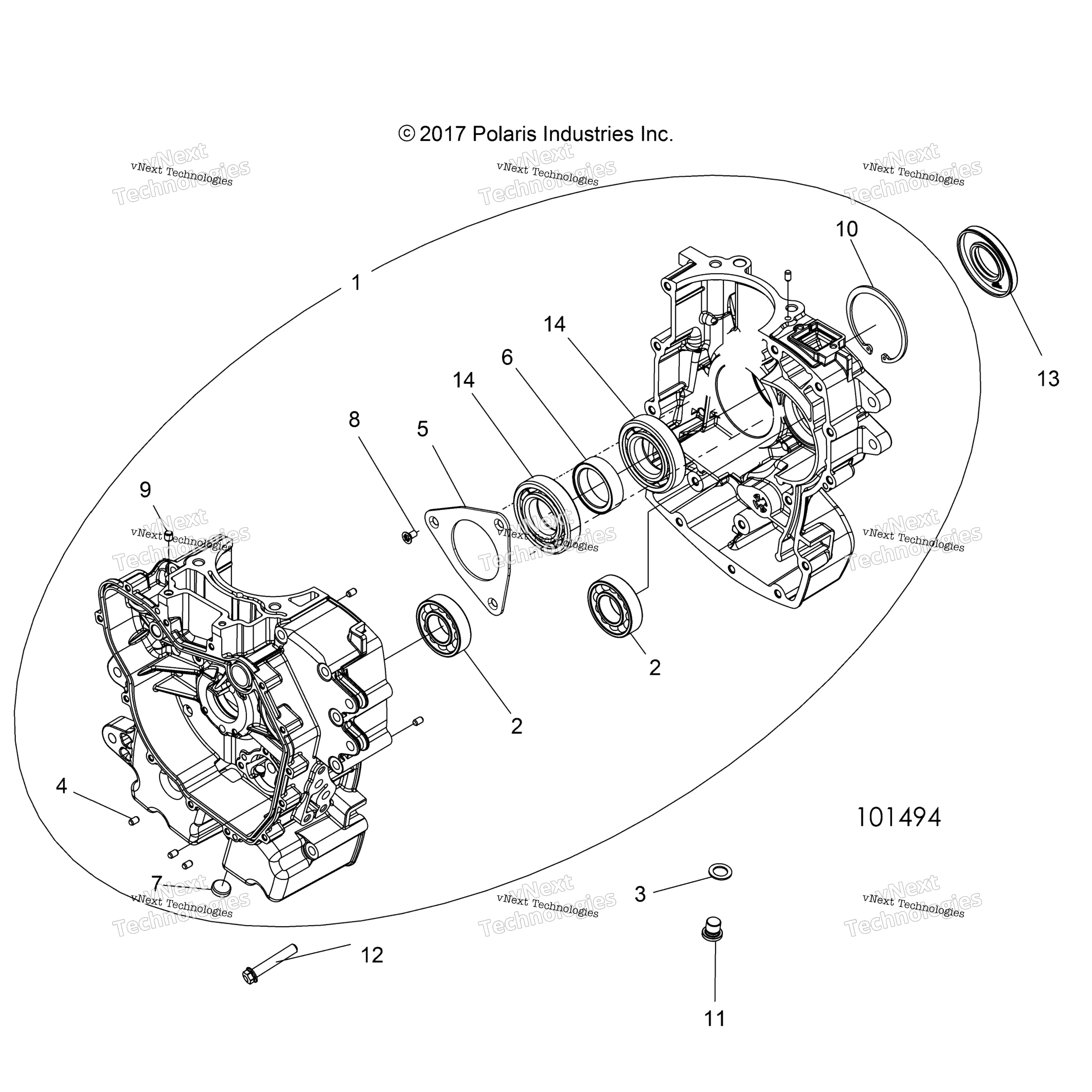

Схема двигателя, картера для ACE 570 (A18DAE57B2)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE KIT, 570 [INCL. 1-10,12,14, JET - COOLING, GUIDE - CAM DRIVE, LOWER] art. 2206362
По запросу
2
Подшипник Polaris art. 3514426
от 2 100 ₽
3
Уплотнительная шайба Polaris art. 5812232
от 578 ₽
4
DOWEL PIN, 6 MM X 10 MM art. 5132835
По запросу
5
BEARING RETAINER PLATE art. 5256915
По запросу
6
SPACER-BRG,MACH art. 5144728
По запросу
7
EXPANSION PLUG, 19 MM art. 7051530
По запросу
8
Болт Polaris art. 7517598
По запросу
9
DWL-HOL,M8X10 art. 7661977
По запросу
10
RING-SNAP,80X2.5 art. 7710660
По запросу
11
Пробка сливная M12x1,5 Polaris art. 7052306
от 1 901 ₽
12
SCREW, 8 MM X 1.25 MM X 90 MM art. 7520104
По запросу
13
Сальник коленвала Polaris art. 3610171
от 7 000 ₽
14
Подшипник Polaris art. 3514389
По запросу
