модель 2021 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 TX (R21RRF99AK)

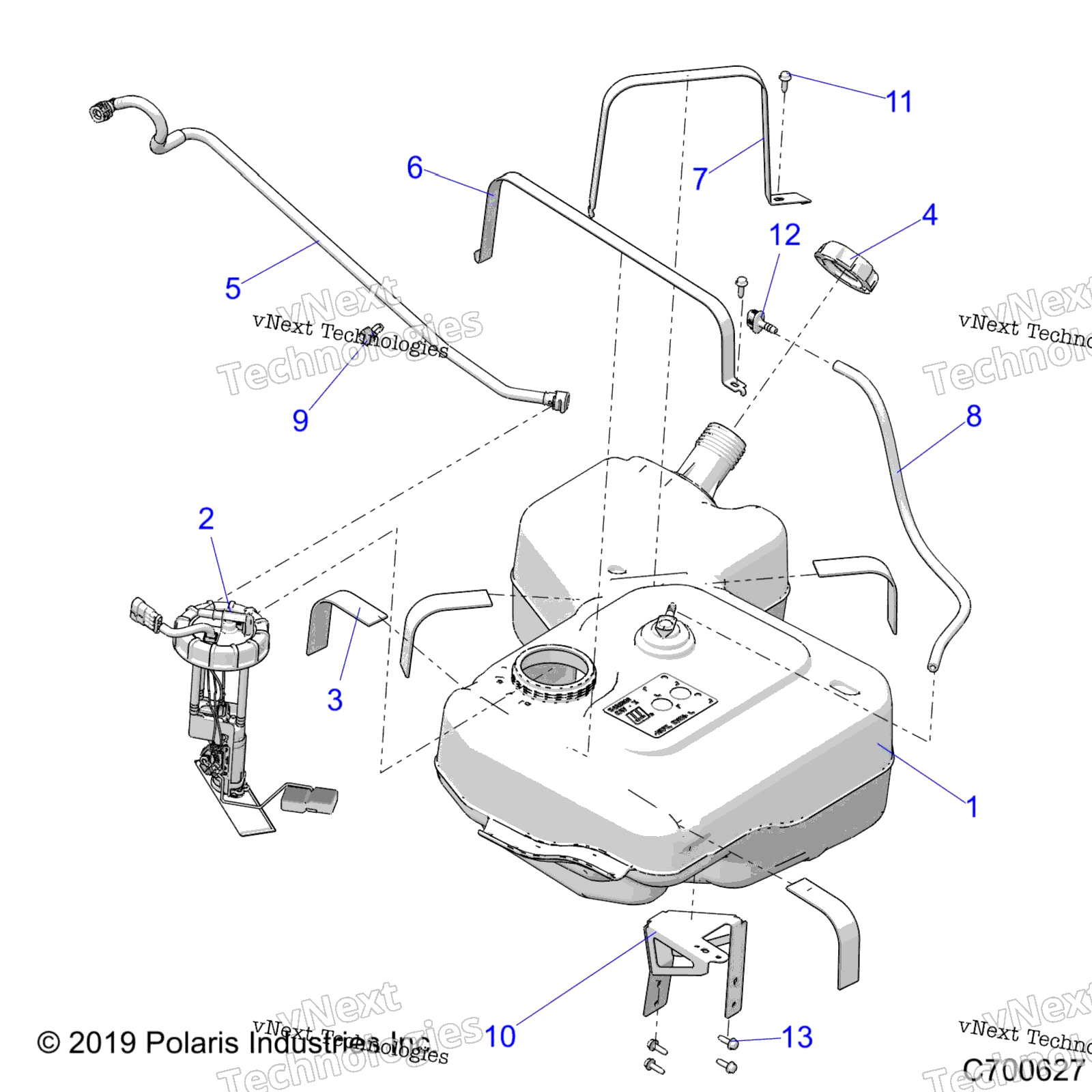

Схема кузова, топливного бака для RANGER XP 1000 TX (R21RRF99AK)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK [INCLS. PUMP, GASKET & NUT] art. 2522714
По запросу
2
K-FUEL PUMP,RANGER art. 2211908
По запросу
3
BATTERY PAD art. 5810290
По запросу
4
CAP-GAS TANK,TETHER art. 2521937
По запросу
5
ASM-FUEL LINE [INCL. 9] art. 2522564
По запросу
6
BRKT-TANK,STRAP,INSIDE,GALV art. 5258203
По запросу
7
BRKT-TANK,STRAP,OUTSIDE,GALV art. 5258204
По запросу
8
FUEL LINE-54 CENTIMETRS art. 8450040-54
По запросу
9
CLIP-EDGE,SIDE W/STRAP art. 7081876
По запросу
10
BRKT-FUEL TANK,SUPPORT,BLK art. 5269953-329
По запросу
11
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
12
FITTING-VENT LINE art. 5453465
По запросу
13
BOLT art. 7519650
По запросу
