модель 2021 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 TX (R21RRF99AK)

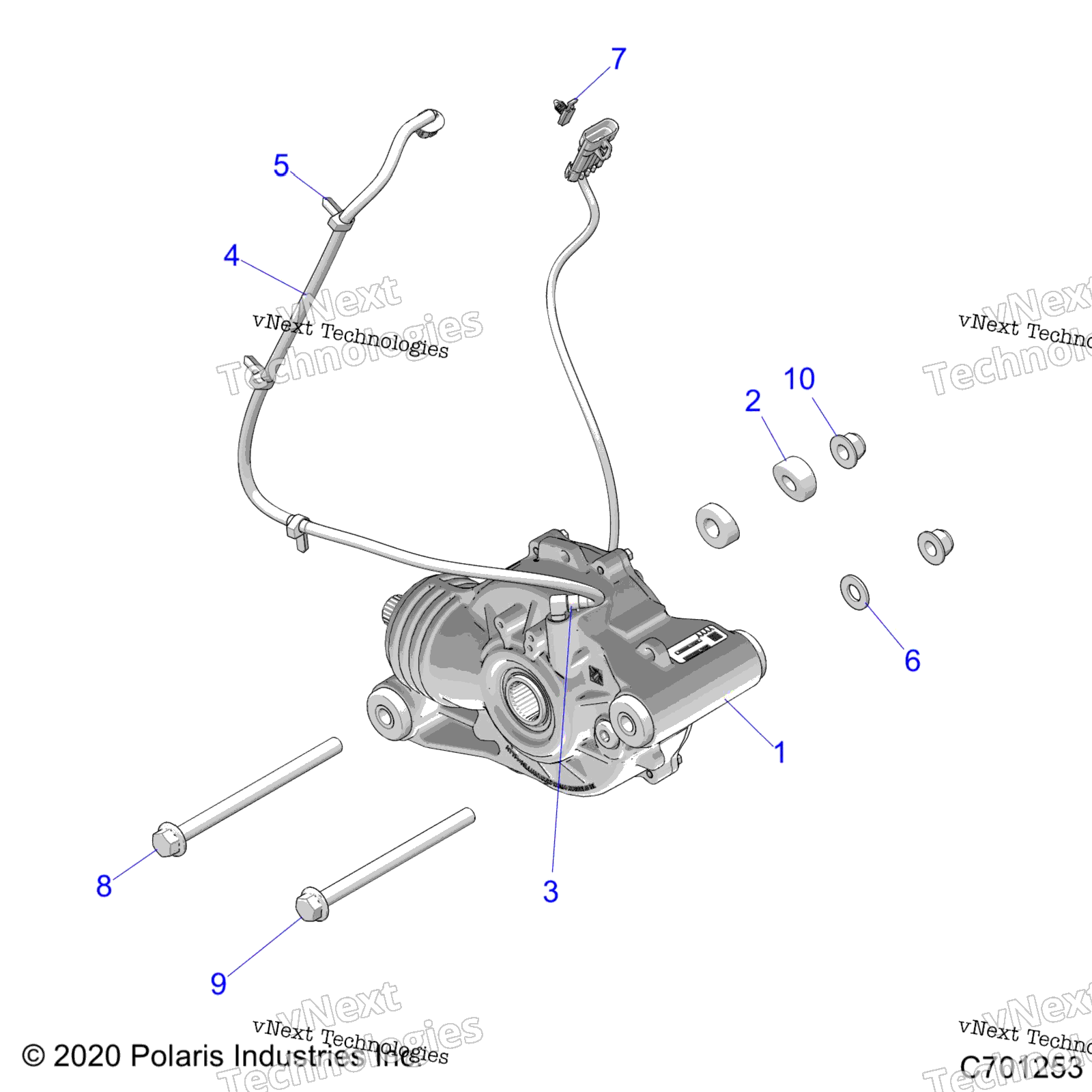

Схема трансмиссии, переднего редуктора Mounting для RANGER XP 1000 TX (R21RRF99AK)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-GRCASE,FRT,ISO,3.23,AL art. 1334603
По запросу
2
ANCHOR-WEDGE LOCK [TO 3/15/2021] art. 5634473
По запросу
2
ANCHOR-WEDGE LOCK [FRM 3/15/2021] art. 5639193
По запросу
3
HOSE CLAMP art. 7080307
По запросу
4
LINE-BOOST,3/16 ID,82CM art. 8450153-82
По запросу
5
CLIP art. 7670102
По запросу
6
WASHER-FLAT,.531X1.063X.094-Y art. 7556333
По запросу
7
CLIP-CONNECTOR,6.35MM HOLE art. 7082134
По запросу
8
HEX FLANGE SCREW, 12 MM X 1.5 M [TO 3/15/2021] art. 7520294
По запросу
8
SCR-HXFL-M12X1.5X170X40 10.9 Z [FRM 3/15/2021] art. 7527892
По запросу
9
SCR-HXFL-M12X1.5X160 10.9ZTBSP [TO 3/15/2021] art. 7521310
По запросу
10
Гайка Polaris art. 7547334
По запросу
