модель 2021 года
- Модель Ranger XP 1000
- Код модели RANGER XP 1000 TX (R21RRF99AK)

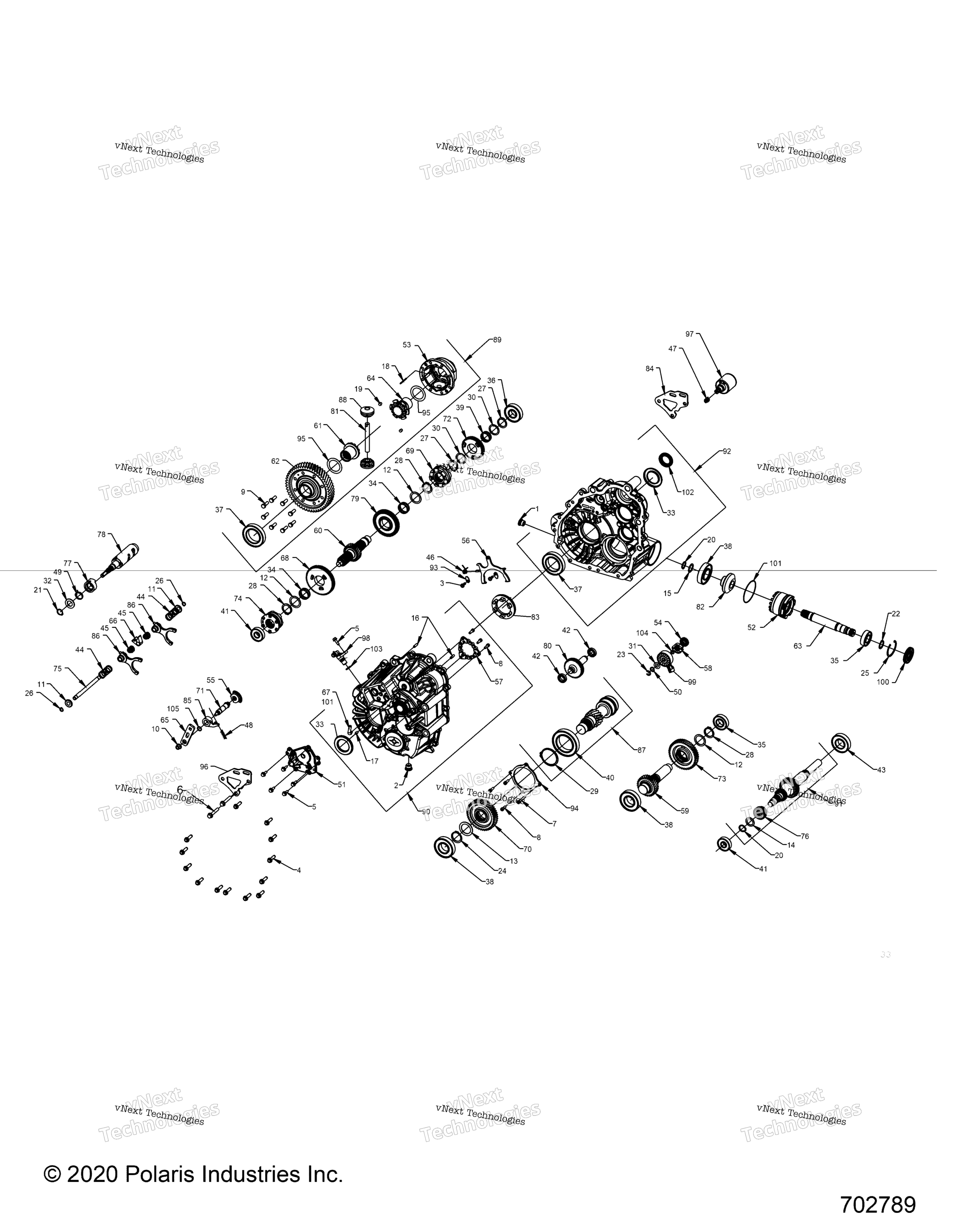

Схема трансмиссии, внутренностей главного редуктора для RANGER XP 1000 TX (R21RRF99AK)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-GEARCASE,REAR,DIFF (INCL. ALL) art. 1334423
По запросу
1
Пробка заливная Polaris art. 3234755
По запросу
2
SOCKET HEAD W/ MAG PLUG 18 MM X art. 3234756
По запросу
3
SCREW, TORX PAN HD M6 X 1 X 16 art. 3234309
По запросу
4
HEX HEAD FLANGE SCREW 8MMX1.25M art. 3234898
По запросу
5
SCREW art. 3235206
По запросу
6
SCREW art. 3235207
По запросу
7
SCREW, 6 MM X 1.0 MM 40 MM art. 3235208
По запросу
8
SOCKET HEAD SCREW, 6 MM X 1 MM art. 3235332
По запросу
9
SCREW CAP, 8 MM X 1.25 MM X 20 art. 3236169
По запросу
10
HEXFLANGE NUT, NYLON, 8 MM X 1. art. 3235210
По запросу
11
Шайба Polaris art. 3234091
По запросу
12
WASHER art. 3235211
По запросу
13
WASHER art. 3235212
По запросу
14
WASHER 22.7 X 32 X 1.5 art. 3235991
По запросу
15
WASHER 22.5 X 30 X 1.5 art. 3236410
По запросу
16
PIN, DOWEL, 6 X 20 art. 3234330
По запросу
17
SPRING-SLOTTED PIN,6MM art. 7043746
По запросу
18
DOWEL PIN, 3 X 40 art. 3236286
По запросу
19
PIN,DOWEL 6X10 art. 3236295
По запросу
20
Стопорное кольцо КПП Polaris art. 7710434
По запросу
21
RETAINING RING art. 3233045
По запросу
22
SNAP RING art. 3233106
По запросу
23
RETAINING RING art. 3233834
По запросу
24
RETAINING RING art. 3233364
По запросу
25
RING,RETAININGBASICINTRNL2.047 art. 3234269
По запросу
26
Стопорное кольцо Polaris art. 3234090
По запросу
27
Стопорное кольцо Polaris art. 3234205
По запросу
28
Стопорное кольцо КПП Polaris art. 3235214
По запросу
29
RETAINING RING art. 3235216
По запросу
30
Шайба КПП Polaris art. 3233378
По запросу
31
THRUST WASHER, .446 X .88 X .02 art. 3234642
По запросу
32
SPACER, 19.4 X 34.0 X 2 art. 3235883
По запросу
33
Сальник редуктора боковой Polaris art. 3235052
от 3 728 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
34
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
35
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 2 шт.
36
Подшипник КПП Polaris art. 3233020
По запросу
37
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
38
Подшипник Polaris art. 3234065
от 6 426 ₽
Аналог
18 820 ₽
Требуется 3 шт.
39
Подшипник КПП игольчатый Polaris art. 3233384
По запросу
40
Подшипник Polaris art. 3235218
от 7 907 ₽
41
Подшипник КПП Polaris art. 3234652
По запросу
42
Подшипник КПП Polaris art. 3235807
от 5 208 ₽
43
BALL BEARING art. 3236118
По запросу
44
Пружина КПП Polaris art. 3234078
По запросу
45
COMPRESSION SPRING art. 3234089
По запросу
46
Пружина Polaris art. 3234276
По запросу
47
SPRING,COMPRSSN.54ODX.44IDX.05 art. 3234277
По запросу
48
Пружинка КПП Polaris art. 3234578
По запросу
49
SPRING TORSION art. 3235885
По запросу
50
SPRING WASHER art. 3235327
По запросу
51
COVER-SECTOR GEARS,MACH art. 3235809
По запросу
52
SNORKLE TUBE, MACHINED art. 3236120
По запросу
53
DIFFERENTIAL CARRIER, MACHINED art. 3236287
По запросу
54
Шестерня переключения КПП Polaris art. 3233839
По запросу
55
Шестерня переключения передач Polaris art. 3233832
По запросу
56
Вилка переключения Polaris art. 3235455
По запросу
57
PARK PLATE art. 3235456
По запросу
58
DETENT STAR art. 3235982
По запросу
59
Шестерня КПП 29 зубьев Polaris art. 3235223
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
60
REVERSE SHAFT 25T art. 3235451
По запросу
61
GEAR,OUTPUT 14T MACH art. 3236290
По запросу
62
GEAR,53T OUTPUT art. 3236291
По запросу
63
OUTPUT SHAFT, FRONT art. 3236411
По запросу
64
GEAR,OUTPUT 14T DISCONNECT MAC art. 3236289
По запросу
65
BELLCRANK, ZEUS art. 3236238
По запросу
66
Муфта КПП Polaris art. 3234073
По запросу
67
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
68
Шестерня КПП 67 зубьев Polaris art. 3235232
По запросу
69
Муфта КПП Polaris art. 3235233
По запросу
70
STAGE 3 GEAR, 46 TOOTH art. 3235236
По запросу
71
SHIFT SHAFT art. 3235238
По запросу
72
GEAR-52T(355200) art. 3236435
По запросу
73
GEAR, 48 TOOTH art. 3235450
По запросу
74
Собачка переключения Polaris art. 3235457
По запросу
75
Вал КПП Polaris art. 3235542
По запросу
76
GEAR, LOW, 25 TOOTH art. 3236132
По запросу
77
PARK CAM art. 3235983
По запросу
78
SHIFT DRUM, MACHINED art. 3235984
По запросу
79
REVERSE GEAR, 56 TOOTH art. 3235985
По запросу
80
IDLER GEAR, 39T art. 3235986
По запросу
81
DIFFERENTIAL PIN art. 3236292
По запросу
82
SNORKEL GEAR, 13 TOOTH art. 3236412
По запросу
83
DOG, ENGAGEMENT art. 3236293
По запросу
84
MOUNT BRACKET WELD, REAR art. 3236342
По запросу
85
ROLLER PAWL art. 3235452
По запросу
86
Вилка КПП Polaris art. 3235920
По запросу
87
PINION SHAFT, 11 TOOTH art. 3236140
По запросу
88
BEVEL PINION, 10T art. 3236288
По запросу
89
Дифференциал Polaris art. 3236285
По запросу
90
SUBASSEMBLY,RH,GEARCASE art. 3236693
По запросу
91
SHAFT,INPUT 43T/22T/25T art. 3236691
По запросу
92
SUBASSEMBLY,LH CASE art. 3236714
По запросу
93
Стопор вилки Polaris art. 3234934
По запросу
94
CENTER DRIVE BEARING COVER art. 3235241
По запросу
95
WASHER,THRUST 40.83X56.25X0.38 art. 3236294
По запросу
96
MOUNT BRACKET, REAR art. 3236343
По запросу
97
Соленоид включения заднего дифференциала Polaris art. 3235478
от 35 333 ₽
98
TRANSMISSION SPEED SENSOR art. 4013908
от 2 000 ₽
99
Датчик КПП Polaris art. 7662299
По запросу
100
SEAL, TRIPLE LIP, 25 X 55 X 8 art. 3236135
По запросу
101
O-RING, 2.989 X .070 art. 3236136
По запросу
102
VITRON TRIPLE LIP SEAL, 32 X 49 art. 3236141
По запросу
103
Кольцо уплотнительное Polaris art. 3234302
от 1 187 ₽
104
O-RING art. 3233836
По запросу
105
O-RING art. 3233828
По запросу
