модель 2004 года
- Модель Rhino 660
- Код модели RHINO 660 (YXR660FAS)

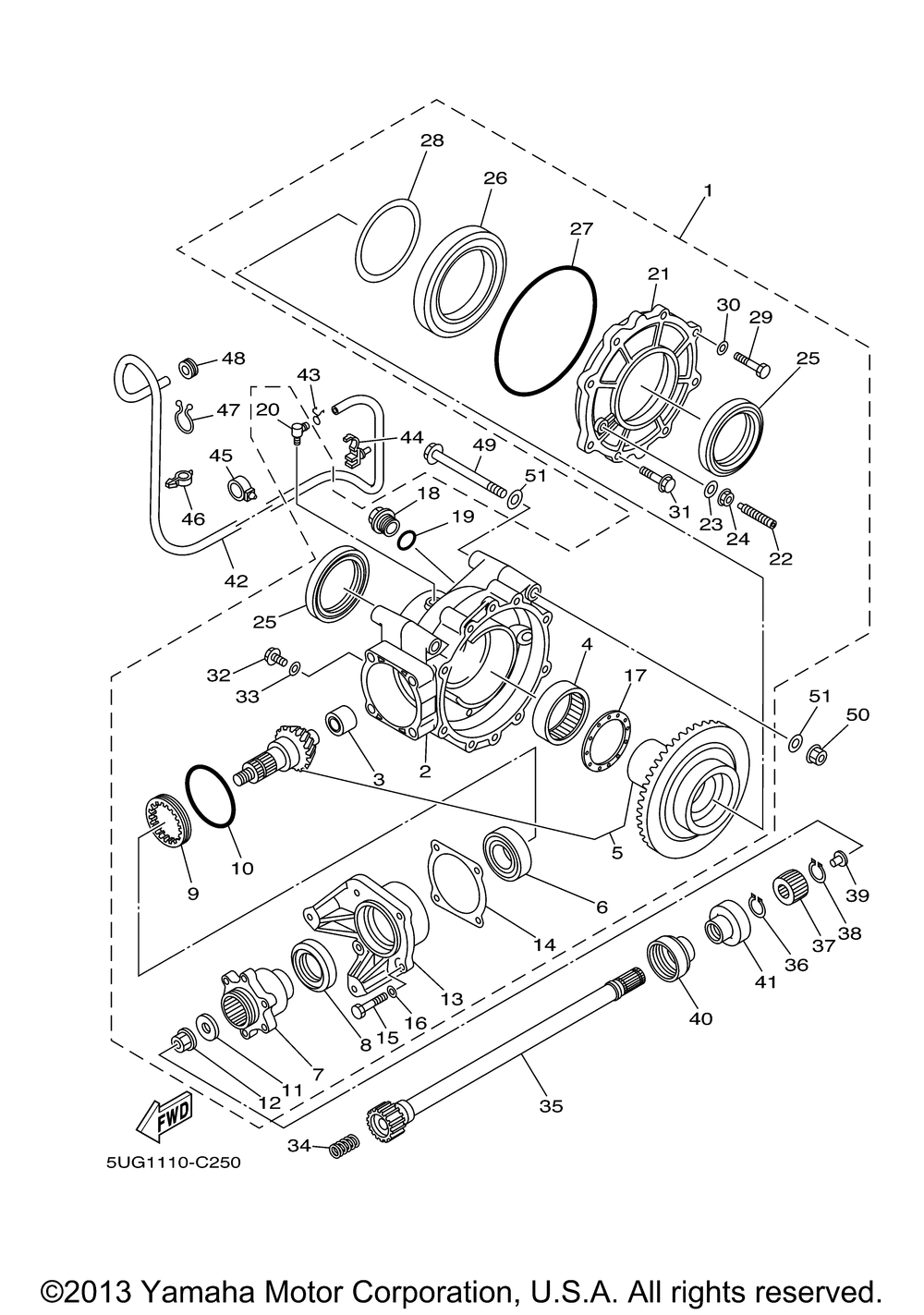

Схема приводного вала для RHINO 660 (YXR660FAS)
Схема
Детали
Номер
Наименование детали
Цена
1
REAR AXLE GEAR CASE art. 5UG-46101-01-00
По запросу
2
HOUSING, DRIVE SHA(replaces 5UG-46151-00-00) art. 5UG-46151-01-00
По запросу
3
Подшипник хвостовика заднего редуктора Yamaha art. 5KM-46102-00-00
от 790 ₽
OEM
Подшипник хвостовика заднего редуктора Yamaha
art. 5KM-46102-00-00
3 024 ₽
Требуется 1 шт.
Подписаться
Аналог
20 530 ₽
Требуется 1 шт.
Аналог
Подшипник игольчатый (со втулкой) 17х30х18 хвостовика заднего редуктора 500-A/2A/X5/X6/X8
art. NA5903
790 ₽
Требуется 1 шт.
4
Подшипник заднего редуктора Yamaha art. 93317-85569-00
от 9 590 ₽
Аналог
20 530 ₽
Требуется 1 шт.
5
RING GEAR SET art. 5UG-Y4612-00-00
По запросу
6
Подшипник Yamaha art. 93306-30574-00
от 4 851 ₽
Аналог
20 530 ₽
Требуется 1 шт.
7
Муфта редуктора Yamaha art. 5UG-46212-00-00
По запросу
8
Сальник заднего редуктора Yamaha art. 93102-35009-00
от 1 901 ₽
Аналог
1 810 ₽
Требуется 1 шт.
Подписаться
Аналог
Комплект сальников заднего редуктора Yamaha Grizzly 660 ( 93102-35009-00 + 93102-65004-00 - 2шт)
art. 25-2045-5
3 010 ₽
Требуется 1 шт.
Аналог
2 006 ₽
Требуется 1 шт.
9
NUT,SPEC'L SHAPE art. 90179-65305-00
По запросу
10
Уплотнительное кольцо Yamaha art. 93210-626A7-00
от 1 701 ₽
11
Шайба Yamaha art. 90201-12191-00
По запросу
12
Гайка Yamaha art. 90179-12325-00
По запросу
13
HOUSING, PINION BEAR art. 5UG-46144-00-00
По запросу
14
Шайба регулировочная (шим) 0.40Т Yamaha art. 2HR-46127-00-40
от 1 638 ₽
14
Шайба регулировочная (шим) 0.30Т art. 2HR-46127-00-30
По запросу
14
Шайба регулировочная (шим) 0.50Т art. 2HR-46127-00-50
По запросу
15
Болт art. 97017-08035-00
По запросу
16
Шайба, пластина art. 92907-08600-00
По запросу
17
Шайба регулировочная 1.8Т art. 24W-46118-00-18
По запросу
17
Шайба регулировочная 1.2Т art. 24W-46118-00-12
По запросу
17
Шайба регулировочная 1.4Т art. 24W-46118-00-14
По запросу
17
Шайба регулировочная 1.6Т art. 24W-46118-00-16
По запросу
17
Шайба регулировочная 2.0Т art. 24W-46118-00-20
По запросу
18
Пробка редуктора заливная Yamaha art. 90340-20143-00
от 3 266 ₽
19
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
20
Сапун art. 5UG-15371-00-00
По запросу
21
Корпус подшипника art. 5KM-46152-00-00
По запросу
22
Стопор, кольцевая передача art. 2HR-46156-00-00
По запросу
23
Шайба Yamaha art. 90201-08087-00
от 578 ₽
24
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
25
Сальник заднего редуктора Yamaha art. 93102-65008-00
от 5 231 ₽
26
Подшипник Yamaha art. 93316-01701-00
от 13 545 ₽
Аналог
20 530 ₽
Требуется 1 шт.
27
Уплотнительное кольцо Yamaha art. 93211-54698-00
По запросу
28
Кольцо регулировочное 0.30Т art. 22U-46117-00-30
По запросу
28
Кольцо регулировочное (шим) 0.25Т art. 22U-46117-00-25
По запросу
28
Кольцо регулировочное 0.40Т art. 22U-46117-00-40
По запросу
29
Болт art. 97017-08025-00
По запросу
30
Шайба, пластина art. 92907-08600-00
По запросу
31
BOLT,FLANGE (3GD)(replaces 95817-10025-00) This item has been discontinued and may not be available. Contact us for more information. art. 95811-10025-00
По запросу
32
BOLT,SMALL FLANGE art. 95027-10016-00
По запросу
33
GASKET art. 90430-10171-00
По запросу
34
Пружина карданного вала Yamaha art. 90501-200A0-00
от 326 ₽
35
Задний кардан Yamaha Rhino art. 5UG-G6172-00-00
По запросу
36
Стопорное кольцо Yamaha art. 99009-19400-00
от 578 ₽
37
Муфта кардана Yamaha art. 5KM-46126-00-00
от 6 279 ₽
38
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
39
Фиксатор Yamaha art. 5KM-46559-00-00
По запросу
40
Пыльник карданного вала Yamaha art. 5KM-46137-00-00
По запросу
41
Пыльник карданного вала Yamaha art. 5KM-46136-00-00
от 1 290 ₽
42
Шланг картерных газов Yamaha art. 90445-070G6-00
По запросу
43
Зажим art. 90467-07029-00
По запросу
44
CLAMP art. 90464-12830-00
По запросу
45
CLAMP art. 90464-19815-00
По запросу
46
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
47
CLAMP art. 90464-20804-00
По запросу
48
GROMMET art. 90480-10517-00
По запросу
49
BOLT,WASHER BASED(replaces 90105-10052-00) art. 90109-101A0-00
По запросу
50
NUT,SELF-LOCKING(replaces 9560P-10200-00) art. 90185-10154-00
По запросу
51
Шайба, пластина art. 90201-101J1-00
По запросу
