модель 2004 года
- Модель Rhino 660
- Код модели RHINO 660 (YXR660FAS)

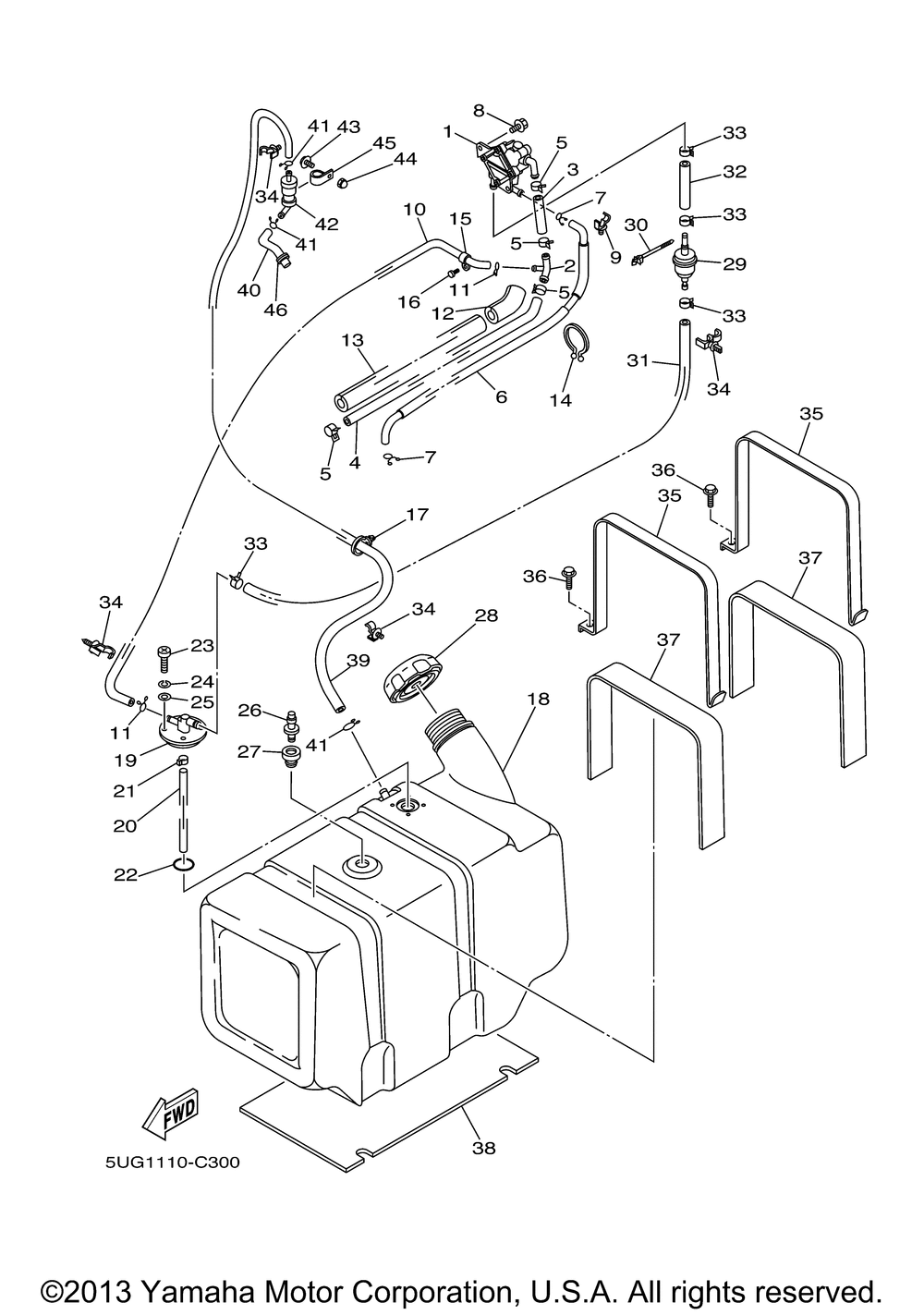

Схема топливного бака для RHINO 660 (YXR660FAS)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL PUMP ASSY(replaces 5UG-13910-00-00) art. 5UG-13910-01-00
от 1 620 ₽
2
WAY 3 art. 90413-09001-00
По запросу
3
HOSE art. 5UG-14294-00-00
По запросу
4
PIPE, FUEL art. 5UG-14295-00-00
По запросу
5
CLIP,SCISSOR(replaces 90467-12053-00) art. 90467-11044-00
По запросу
6
HOSE, AIRThis item has been discontinued and may not be available. Contact us for more information. art. 5UG-E3895-00-00
По запросу
7
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
8
Болт с фланцем art. 90105-06696-00
По запросу
9
CLAMP art. 90464-12830-00
По запросу
10
PIPE art. 5UG-14298-00-00
По запросу
11
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
12
INSULATOR art. 5UG-14271-00-00
По запросу
13
INSULATOR art. 5UG-14271-50-00
По запросу
14
CLAMP(replaces 90464-23041-00) art. 90464-25267-00
По запросу
15
CLAMPThis item has been discontinued and may not be available. Contact us for more information. art. 90464-11803-00
По запросу
16
PLUG art. 90338-05834-00
По запросу
17
CLAMP art. 90464-19815-00
По запросу
18
TANK, FUEL(replaces 5UG-F4111-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4111-01-00
По запросу
19
Клапан Yamaha art. 5UG-24461-00-00
По запросу
20
PIPE(replaces JN3-F4313-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UG-E4298-10-00
По запросу
21
CLIP,SCISSOR art. 90467-07815-00
По запросу
22
O-RING art. 93210-228C4-00
По запросу
23
SCREW, PAN art. 98507-05014-00
По запросу
24
WASHER(3SX) art. 92907-05100-00
По запросу
25
WASHER (1RW) art. 92907-05600-00
По запросу
26
RELEASE VALVE ASSY art. J24-24460-01-00
По запросу
27
GROMMET art. J10-21773-00-00
По запросу
28
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
29
FILTER , FUEL INLINE art. JN6-F4560-00-00
По запросу
30
CLAMP art. 90464-38800-00
По запросу
31
PIPE, FUEL 1 art. 5UG-F4311-00-00
По запросу
32
PIPE 3This item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4313-00-00
По запросу
33
CLIP,SCISSOR(replaces 90467-12053-00) art. 90467-11044-00
По запросу
34
CLAMP art. 90464-12830-00
По запросу
35
STAY, FUEL TANK 1 art. 5UG-F4157-00-00
По запросу
36
BOLT, FLANGE(replaces 90105-08878-00) art. 90105-088B0-00
По запросу
37
DAMPER, PLATE 1 art. 5UG-F414H-00-00
По запросу
38
DAMPER, PLATE 2 art. 5UG-F414J-00-00
По запросу
39
PIPE 2(replaces 5UG-24312-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4312-00-00
По запросу
40
PIPE 4(replaces 5UG-24313-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 5UG-F4314-00-00
По запросу
41
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
42
ROLL OVER VALVE ASSY art. 5RB-24180-00-00
По запросу
43
SCREW,BINDING art. 98907-05010-00
По запросу
44
NUT,CROWN art. 90176-05054-00
По запросу
45
Зажим Yamaha art. 90464-15014-00
По запросу
46
GROMMET art. 90480-15058-00
По запросу
