модель 2014 года
- Модель Viking 700
- Код модели VIKING 700 EPS (YXM700PER)

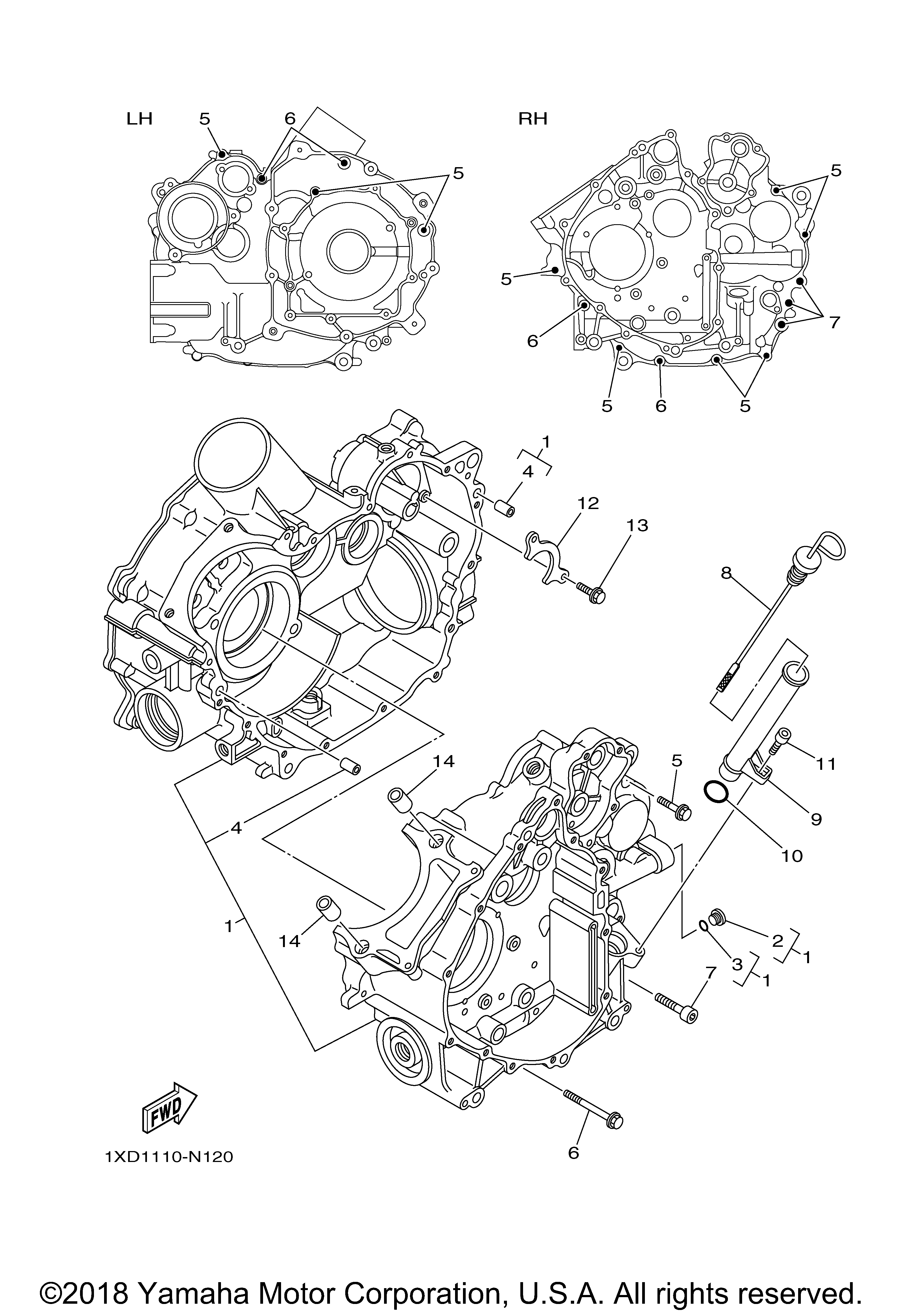

Схема картера для VIKING 700 EPS (YXM700PER)
Схема
Детали
Номер
Наименование детали
Цена
1
Картер двигателя Yamaha art. 3B4-15100-27-00
По запросу
2
PLUG art. 36Y-15189-00-00
от 1 901 ₽
3
O-RING art. 93210-16325-00
По запросу
4
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
5
Болт Yamaha art. 95022-06030-00
от 221 ₽
6
BOLT, FLANGE art. 95022-06060-00
По запросу
7
.BOLT, HEXAGON SOCKET HEAD(replaces 91312-08040-00) art. 91314-08040-00
По запросу
8
PLUG, OIL LEVEL art. 5B4-15362-00-00
По запросу
9
PIPE, OIL art. 5B4-15112-00-00
По запросу
10
Кольцо резиновое Yamaha art. 93210-21631-00
По запросу
11
Болт Yamaha art. 91317-06012-00
По запросу
12
Пластина картера Yamaha art. 3B4-15388-00-00
По запросу
13
Болт Yamaha art. 95022-06020-00
По запросу
14
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
Другие схемы модели
Картер
