модель 2014 года
- Модель Viking 700
- Код модели VIKING 700 EPS (YXM700PER)

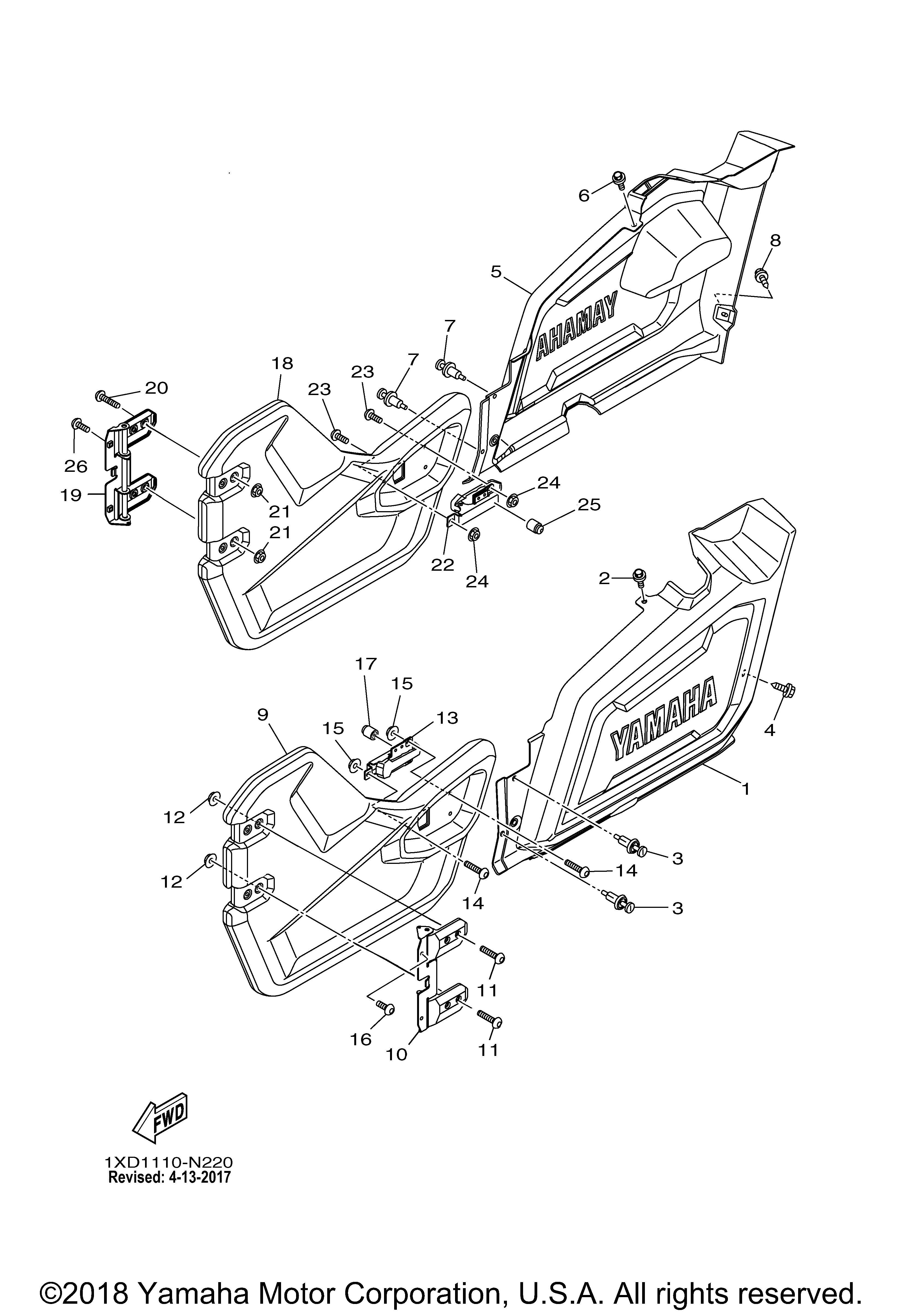

Схема боковой крышки для VIKING 700 EPS (YXM700PER)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, SIDE 2 art. 1XD-F1721-00-00
По запросу
2
BOLT, WITH WASHER art. 90119-06226-00
По запросу
3
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
4
BOLT, WITH WASHER art. 90119-06226-00
По запросу
5
Пластик боковой Yamaha art. 1XD-F1731-00-00
По запросу
6
BOLT, WITH WASHER art. 90119-06226-00
По запросу
7
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
8
BOLT, WITH WASHER art. 90119-06226-00
По запросу
9
Дверь левая Yamaha art. 1XD-K8557-00-00
от 9 377 ₽
10
Петли дверей Yamaha art. 1XD-F4772-00-00
от 5 208 ₽
11
BOLT art. 90109-06897-00
По запросу
12
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
13
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
14
BOLT,HEX. SOCKET BUT art. 90111-06086-00
По запросу
15
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
16
BOLT 2 art. 5B4-F1722-00-00
По запросу
17
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
18
Дверь левая Yamaha art. 1XD-K8557-00-00
от 9 377 ₽
19
Петли дверей Yamaha art. 1XD-F4772-00-00
от 5 208 ₽
20
BOLT art. 90109-06897-00
По запросу
21
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
22
Ручка двери Yamaha art. 1XD-K7171-10-00
По запросу
23
BOLT,HEX. SOCKET BUT art. 90111-06086-00
По запросу
24
NUT-U(replaces 95602-06200-00) art. 95604-06200-00
По запросу
25
Подушка упорная Yamaha art. 1XD-F8378-00-00
По запросу
26
BOLT 2 art. 5B4-F1722-00-00
По запросу
