модель 2014 года
- Модель Viking 700
- Код модели VIKING 700 EPS (YXM700PER)

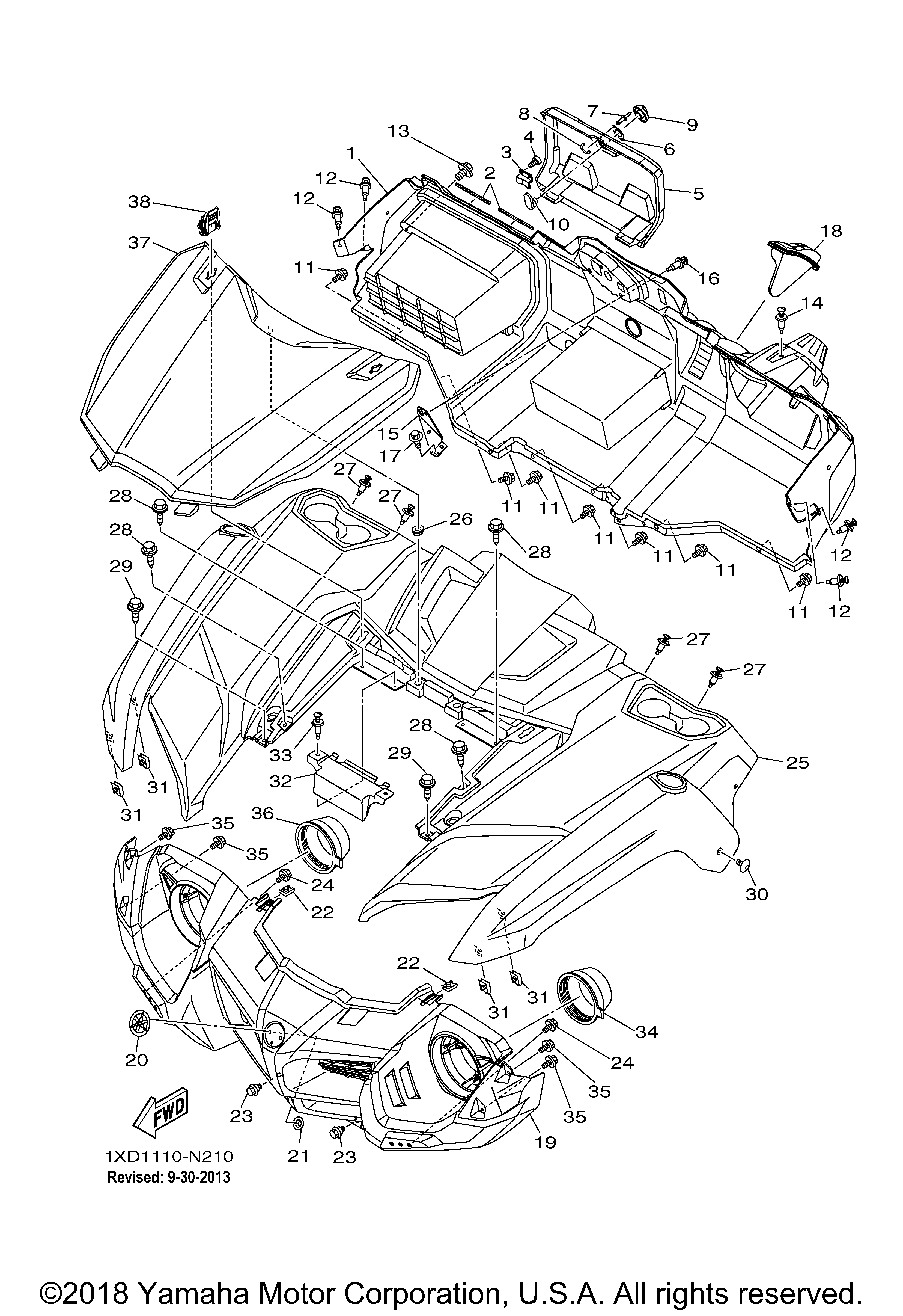

Схема переднего крыла для VIKING 700 EPS (YXM700PER)
Схема
Детали
Номер
Наименование детали
Цена
1
PANEL, INSTRUMENT art. 1XD-K7711-00-00
По запросу
2
DAMPER 1 art. 1XD-F1541-00-00
По запросу
3
BRACKET, COVER art. 1XD-F139T-00-00
По запросу
4
SCREW, TAPPING (GLOV art. 90164-04800-00
По запросу
5
Крышка Yamaha art. 1XD-F160F-00-00
от 3 119 ₽
6
Шайба ручки замка Yamaha art. 1XD-F1515-00-00
По запросу
7
Заклепка замка Yamaha art. 90267-24143-00
По запросу
8
Скоба фиксатора Yamaha art. 1XD-F1516-00-00
По запросу
9
Ручка замка крышки бардачка Yamaha art. 1XD-2837G-00-00
По запросу
10
Фиксатор замка крышки бардачка Yamaha art. 1XD-2837H-00-00
По запросу
11
BOLT, WITH WASHER art. 90119-06226-00
По запросу
12
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
13
BOLT, WITH WASHER art. 90119-06226-00
По запросу
14
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
15
BRACKET, DASH UPPE art. 1XD-F258G-00-00
По запросу
16
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
17
BOLT, FLANGE(replaces 95822-06012-00) art. 95812-06012-00
По запросу
18
COVER, HANDLE LEVE art. 1XD-F6372-00-00
По запросу
19
Передняя решетка Yamaha art. 1XD-F8309-00-00
По запросу
20
TUNING FORK MARK(replaces 1XD-F175B-00-00) art. 1XD-F175B-01-00
По запросу
21
Гайка art. 90183-06071-00
По запросу
22
NUT, SPRING art. 90183-060A6-00
По запросу
23
Болт Yamaha art. 90109-06202-00
от 882 ₽
24
BOLT,WITH WASHER(replaces 90119-06215-00) art. 90119-06018-00
По запросу
25
FENDER, FRONT art. 1XD-F1511-20-00
По запросу
25
FENDER, FRONT art. 1XD-F1511-00-00
По запросу
26
Втулка Yamaha art. 90480-01558-00
По запросу
27
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
28
BOLT, WITH WASHER art. 90119-06226-00
По запросу
29
BOLT, WITH WASHER art. 90119-06226-00
По запросу
30
SCREW,SPEC’L SHAPE art. 90149-06280-00
По запросу
31
NUT, SPRING art. 90183-060A6-00
По запросу
32
COVER,REAR FENDER(replaces 1XD-F163A-00-00) art. 1XD-F163A-01-00
По запросу
33
RIVET,SPEC’L SHAPE(replaces 90269-07803-00) art. 90269-07805-00
По запросу
34
Крышка фары Yamaha art. 3B4-28349-00-00
от 2 100 ₽
35
BOLT, WITH WASHER art. 90119-06226-00
По запросу
36
Крышка фары Yamaha art. 3B4-28349-00-00
от 2 100 ₽
37
HOOD 1 art. 1XD-F1982-20-00
По запросу
37
HOOD 1 art. 1XD-F1982-00-00
По запросу
38
Замок капота Yamaha Viking art. 1XD-2175K-10-00
По запросу
