модель 2017 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS (YXZ10YEXHO)

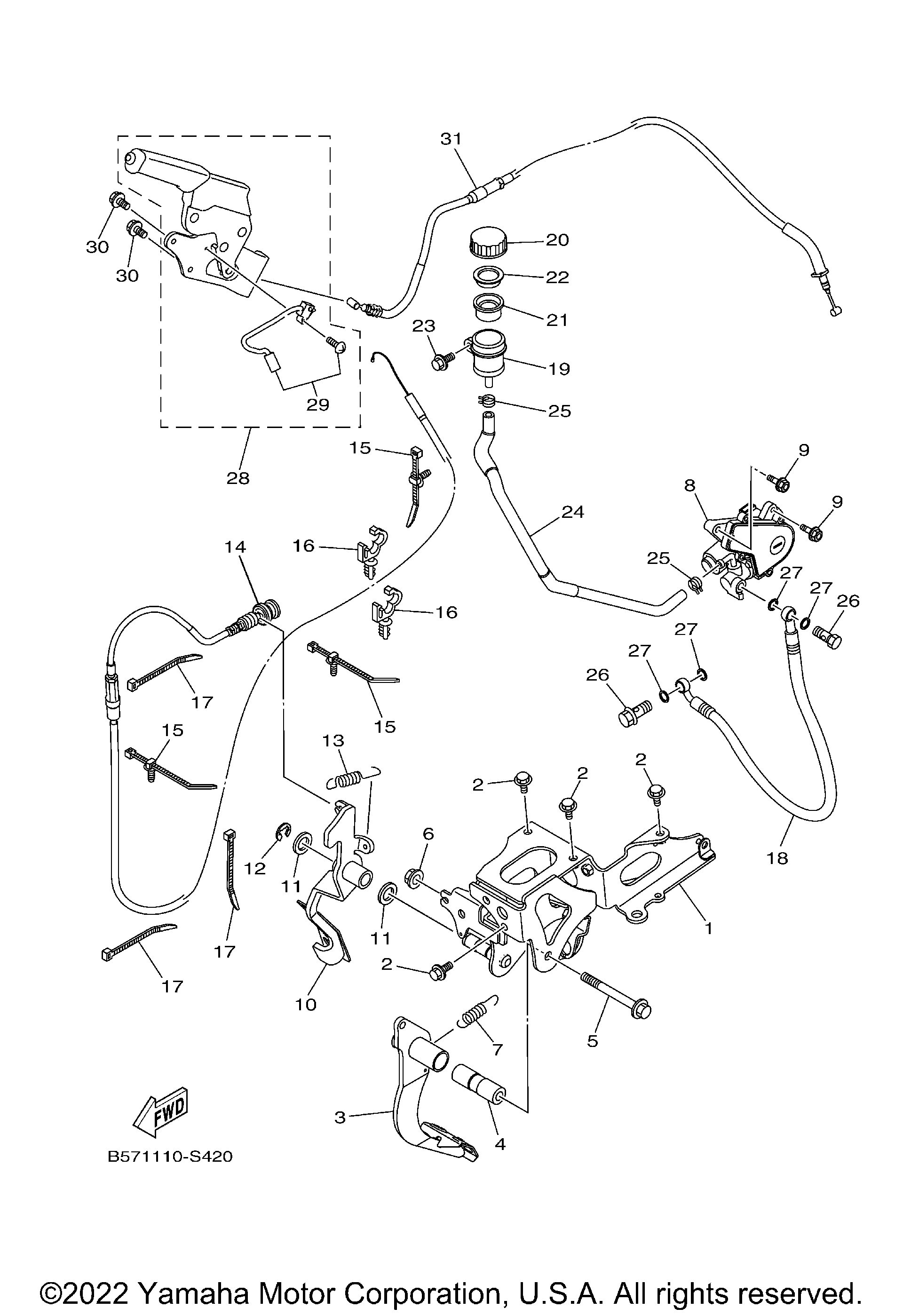

Схема педаль провод для YXZ1000R EPS SS (YXZ10YEXHO)
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET, PEDAL SUPPORT(replaces B57-F2548-00-00) art. B57-F2548-01-00
По запросу
2
Болт с фланцем art. 95817-08016-00
По запросу
3
PEDAL, BRAKE art. 2HC-F7200-00-00
По запросу
4
COLLAR art. 90387-10843-00
По запросу
5
Болт с фланцем Yamaha art. 95817-10090-00
от 935 ₽
6
Гайка Yamaha art. 95602-10200-00
По запросу
7
SPRING, TENSION art. 90506-20192-00
По запросу
8
CLUTCH ACTUATOR ASSY(replaces B57-82460-00-00) art. B57-82460-01-00
По запросу
9
BOLT, FLANGE art. 90105-08211-00
По запросу
10
ACCEL PEDAL ASSY art. 2HC-F7801-01-00
По запросу
11
WASHER, PLATE art. 90201-15018-00
По запросу
12
CIRCLIP art. 93430-12008-00
По запросу
13
SPRING, TENSION art. 90506-20192-00
По запросу
14
CABLE, THROTTLE 1(replaces 2HC-26311-11-00) art. 2HC-26311-12-00
По запросу
15
CLAMP art. 5B4-F1338-00-00
По запросу
16
CLAMP - d: 12mm art. 90464-12830-00
По запросу
17
CLAMP art. 90464-48800-00
По запросу
18
HOSE, CLUTCH 1 art. B57-26472-00-00
По запросу
19
TANK, RESERVOIR art. 5JJ-25894-01-00
По запросу
20
CAP, RESERVOIR art. 3XP-25852-50-00
По запросу
21
DIAPHRAGM, RESERVOIR art. 2VN-25854-00-00
По запросу
22
BUSH,DIAPHRAGM art. 2VN-25855-00-00
По запросу
23
Болт Yamaha art. 90119-06137-00
По запросу
24
HOSE, RESERVOIR art. B57-25895-00-00
По запросу
25
CLIP(replaces 90467-12191-00) art. 90467-11044-00
По запросу
26
BOLT, UNION art. 90401-10172-00
По запросу
27
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
28
PARKING LEVER ASSY(replaces 1XD-F5690-00-00) art. 1XD-F5690-01-00
По запросу
29
. .SWITCH COMP. art. 5UG-H251S-00-00
По запросу
30
BOLT, FLANGE art. 95812-06012-00
По запросу
31
WIRE, BRAKE 1(replaces 2HC-26341-00-00) art. 2HC-26341-01-00
По запросу
