модель 2017 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS (YXZ10YEXHO)

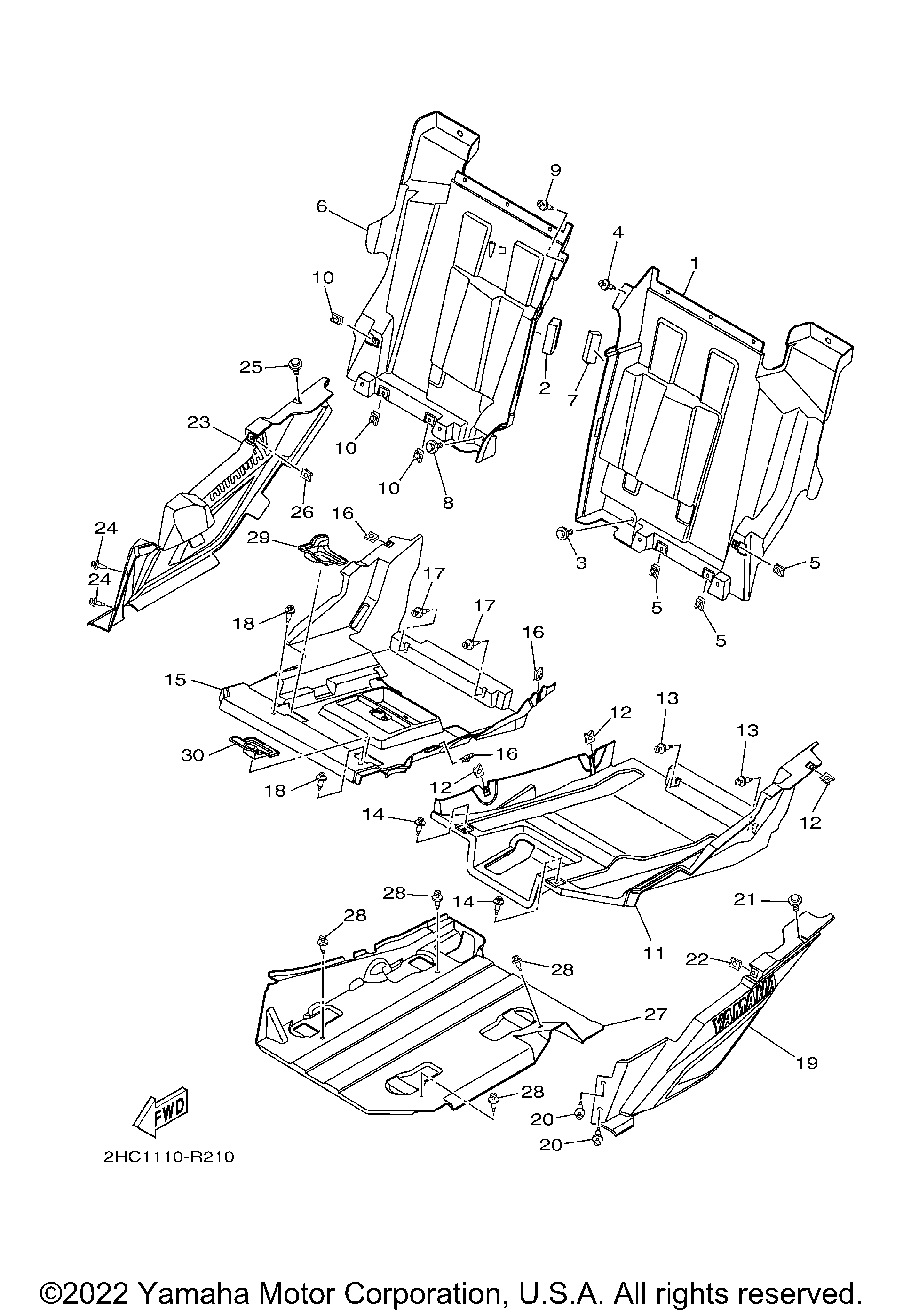

Схема боковой крышки для YXZ1000R EPS SS (YXZ10YEXHO)
Схема
Детали
Номер
Наименование детали
Цена
1
MUD GUARD 1 art. 2HC-F2327-01-00
По запросу
2
DAMPER, PLATE art. 90520-20007-00
По запросу
3
BOLT, WITH WASHER art. 90119-06226-00
По запросу
4
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
5
NUT, SPRING art. 90183-060A6-00
По запросу
6
MUD GUARD 2 art. 2HC-F2328-01-00
По запросу
7
DAMPER, PLATE art. 90520-20006-00
По запросу
8
BOLT, WITH WASHER art. 90119-06226-00
По запросу
9
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
10
NUT, SPRING art. 90183-060A6-00
По запросу
11
PLATE, UNDER 1 art. 2HC-F84A3-00-00
По запросу
12
NUT, SPRING art. 90183-060A6-00
По запросу
13
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
14
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
15
PLATE, UNDER 2 art. 2HC-F84A4-00-00
По запросу
16
NUT, SPRING art. 90183-060A6-00
По запросу
17
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
18
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
19
COVER, SIDE 3 art. 2HC-F1731-00-00
По запросу
20
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
21
BOLT, WITH WASHER art. 90119-06226-00
По запросу
22
NUT, SPRING art. 90183-060A6-00
По запросу
23
COVER, SIDE 4 art. 2HC-F1741-00-00
По запросу
24
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
25
BOLT, WITH WASHER art. 90119-06226-00
По запросу
26
NUT, SPRING art. 90183-060A6-00
По запросу
27
PLATE, UNDER 3 art. 2HC-F84A5-00-00
По запросу
28
RIVET(replaces 90269-07803-00) art. 90269-07805-00
По запросу
29
PLATE, RUBBER 1 art. 2HC-F8483-00-00
По запросу
30
PLATE, RUBBER 2 art. 2HC-F8484-00-00
По запросу
