модель 2017 года
- Модель YXZ1000
- Код модели YXZ1000R EPS SS (YXZ10YEXHO)

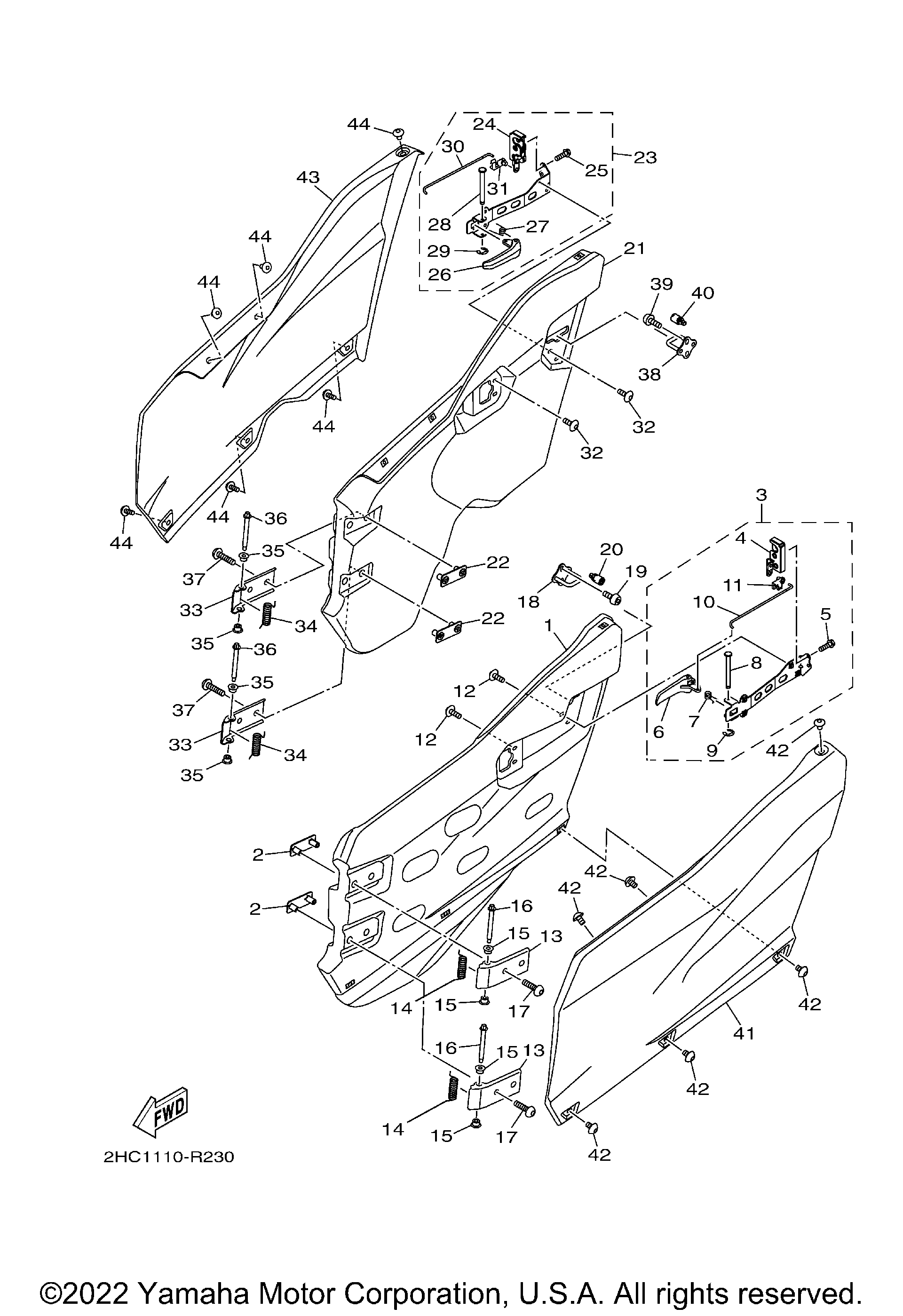

Схема боковой крышки 3 для YXZ1000R EPS SS (YXZ10YEXHO)
Схема
Детали
Номер
Наименование детали
Цена
1
PNL., DOOR FR. LH(replaces 2HC-K8557-00-00) art. 2HC-K8557-01-00
По запросу
2
NUT,PLATE art. 2HC-F1736-00-00
По запросу
3
BODY, LATCH 1 art. 2HC-K7171-00-00
По запросу
4
. .LOCK ASSY art. 2HC-F16A0-00-00
По запросу
5
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
6
. .LEVER, LATCH 1 art. 2HC-F17N1-00-00
По запросу
7
. .SPRING art. 2HC-F1742-00-00
По запросу
8
. .PIN art. 90249-05801-00
По запросу
9
. .CIRCLIP(replaces 99002-04600-00) art. 99080-04600-00
По запросу
10
. .ROD 1 art. 2HC-F7247-00-00
По запросу
11
. .CLIP, CABLE art. 2HC-F2805-00-00
По запросу
12
BOLT,HEX. SOCKET BUTTON art. 90111-06086-00
По запросу
13
STAY, FR. DOOR 1 art. 2HC-K8554-00-00
По запросу
14
SPRG., HINGE art. 2HC-F463G-01-00
По запросу
15
COLLAR art. 2HC-F1748-00-00
По запросу
16
BOLT art. 90109-068A8-00
По запросу
17
BOLT art. 90109-08856-00
По запросу
18
LOCK art. 2HC-F178J-00-00
По запросу
19
BOLT, BUTTON HEAD art. 92012-08012-00
По запросу
20
PAD art. 2MB-F8378-00-00
По запросу
21
PNL., DOOR FR. RH(replaces 2HC-K8558-00-00) art. 2HC-K8558-01-00
По запросу
22
NUT,PLATE art. 2HC-F1736-00-00
По запросу
23
BODY, LATCH 2 art. 2HC-K7172-00-00
По запросу
24
. .LOCK ASSY 2 art. 2HC-F16B0-00-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
26
. .LEVER, LATCH 1 art. 2HC-F17N1-00-00
По запросу
27
. .SPRING art. 2HC-F1742-00-00
По запросу
28
. .PIN art. 90249-05801-00
По запросу
29
. .CIRCLIP(replaces 99002-04600-00) art. 99080-04600-00
По запросу
30
. .ROD 2 art. 2HC-F7248-00-00
По запросу
31
. .CLIP, CABLE art. 2HC-F2805-00-00
По запросу
32
BOLT,HEX. SOCKET BUTTON art. 90111-06086-00
По запросу
33
STAY, FR. DOOR 1 art. 2HC-K8554-00-00
По запросу
34
SPRG., HINGE art. 2HC-F463G-01-00
По запросу
35
COLLAR art. 2HC-F1748-00-00
По запросу
36
BOLT art. 90109-068A8-00
По запросу
37
BOLT art. 90109-08856-00
По запросу
38
LOCK art. 2HC-F178J-00-00
По запросу
39
BOLT, BUTTON HEAD art. 92012-08012-00
По запросу
40
PAD art. 2MB-F8378-00-00
По запросу
41
COVER, SIDE 1 - UR FOR VYRS4 art. 2HC-F1711-10-00
По запросу
41
COVER, SIDE 1 - UR FOR DPBSE(replaces 2HC-F1711-00-00) art. 2HC-F1711-01-00
По запросу
42
BOLT, HEXAGON SOCKET HEAD art. 90110-06102-00
По запросу
43
COVER, SIDE 2 - UR FOR DPBSE(replaces 2HC-F1721-00-00) art. 2HC-F1721-01-00
По запросу
43
COVER, SIDE 2 - UR FOR VYRS4 art. 2HC-F1721-10-00
По запросу
44
BOLT, HEXAGON SOCKET HEAD art. 90110-06102-00
По запросу
